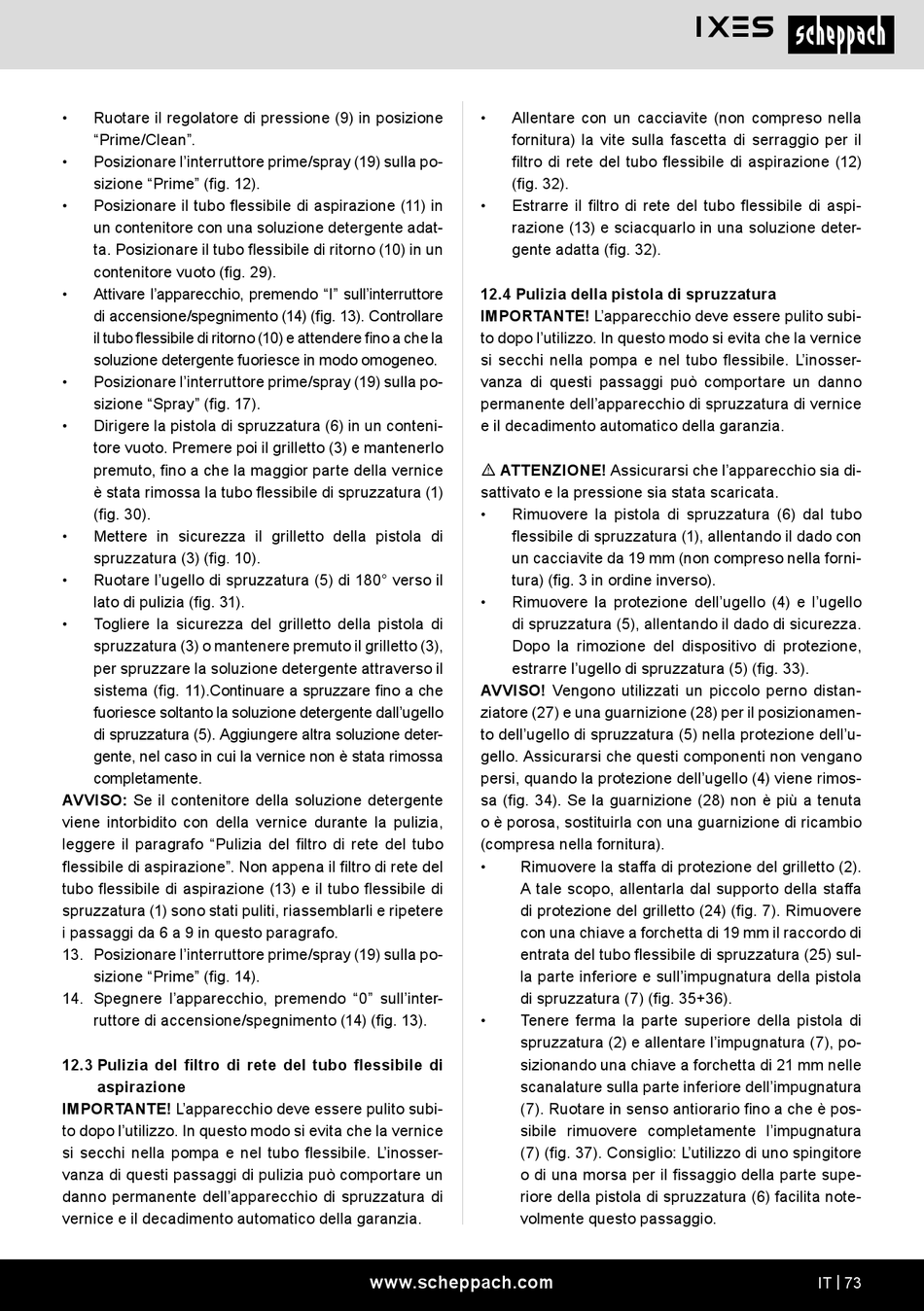

Ruotare il regolatore di pressione (9) in posizione
"Prime/Clean".
•
Posizionare l'interruttore prime/spray (19) sulla po-
sizione "Prime" (fig. 12).
•
Posizionare il tubo flessibile di aspirazione (11) in
un contenitore con una soluzione detergente adat-
ta. Posizionare il tubo flessibile di ritorno (10) in un
contenitore vuoto (fig. 29).
•
Attivare l'apparecchio, premendo "I" sull'interruttore
di accensione/spegnimento (14) (fig. 13). Controllare
il tubo flessibile di ritorno (10) e attendere fino a che la
soluzione detergente fuoriesce in modo omogeneo.
•
Posizionare l'interruttore prime/spray (19) sulla po-
sizione "Spray" (fig. 17).
•
Dirigere la pistola di spruzzatura (6) in un conteni-
tore vuoto. Premere poi il grilletto (3) e mantenerlo
premuto, fino a che la maggior parte della vernice
è stata rimossa la tubo flessibile di spruzzatura (1)
(fig. 30).
•
Mettere in sicurezza il grilletto della pistola di
spruzzatura (3) (fig. 10).
•
Ruotare l'ugello di spruzzatura (5) di 180° verso il
lato di pulizia (fig. 31).
•
Togliere la sicurezza del grilletto della pistola di
spruzzatura (3) o mantenere premuto il grilletto (3),
per spruzzare la soluzione detergente attraverso il
sistema (fig. 11).Continuare a spruzzare fino a che
fuoriesce soltanto la soluzione detergente dall'ugello
di spruzzatura (5). Aggiungere altra soluzione deter-
gente, nel caso in cui la vernice non è stata rimossa
completamente.
AVVISO: Se il contenitore della soluzione detergente
viene intorbidito con della vernice durante la pulizia,
leggere il paragrafo "Pulizia del filtro di rete del tubo
flessibile di aspirazione". Non appena il filtro di rete del
tubo flessibile di aspirazione (13) e il tubo flessibile di
spruzzatura (1) sono stati puliti, riassemblarli e ripetere
i passaggi da 6 a 9 in questo paragrafo.
13. Posizionare l'interruttore prime/spray (19) sulla po-
sizione "Prime" (fig. 14).
14. Spegnere l'apparecchio, premendo "0" sull'inter-
ruttore di accensione/spegnimento (14) (fig. 13).
12.3 Pulizia del filtro di rete del tubo flessibile di
aspirazione
IMPORTANTE! L'apparecchio deve essere pulito subi-
to dopo l'utilizzo. In questo modo si evita che la vernice
si secchi nella pompa e nel tubo flessibile. L'inosser-
vanza di questi passaggi di pulizia può comportare un
danno permanente dell'apparecchio di spruzzatura di
vernice e il decadimento automatico della garanzia.
•
Allentare con un cacciavite (non compreso nella
fornitura) la vite sulla fascetta di serraggio per il
filtro di rete del tubo flessibile di aspirazione (12)
(fig. 32).
•
Estrarre il filtro di rete del tubo flessibile di aspi-
razione (13) e sciacquarlo in una soluzione deter-
gente adatta (fig. 32).
12.4 Pulizia della pistola di spruzzatura
IMPORTANTE! L'apparecchio deve essere pulito subi-
to dopo l'utilizzo. In questo modo si evita che la vernice
si secchi nella pompa e nel tubo flessibile. L'inosser-
vanza di questi passaggi può comportare un danno
permanente dell'apparecchio di spruzzatura di vernice
e il decadimento automatico della garanzia.
m ATTENZIONE! Assicurarsi che l'apparecchio sia di-
sattivato e la pressione sia stata scaricata.
•
Rimuovere la pistola di spruzzatura (6) dal tubo
flessibile di spruzzatura (1), allentando il dado con
un cacciavite da 19 mm (non compreso nella forni-
tura) (fig. 3 in ordine inverso).
•
Rimuovere la protezione dell'ugello (4) e l'ugello
di spruzzatura (5), allentando il dado di sicurezza.
Dopo la rimozione del dispositivo di protezione,
estrarre l'ugello di spruzzatura (5) (fig. 33).
AVVISO! Vengono utilizzati un piccolo perno distan-
ziatore (27) e una guarnizione (28) per il posizionamen-
to dell'ugello di spruzzatura (5) nella protezione dell'u-
gello. Assicurarsi che questi componenti non vengano
persi, quando la protezione dell'ugello (4) viene rimos-
sa (fig. 34). Se la guarnizione (28) non è più a tenuta
o è porosa, sostituirla con una guarnizione di ricambio
(compresa nella fornitura).
•
Rimuovere la staffa di protezione del grilletto (2).
A tale scopo, allentarla dal supporto della staffa
di protezione del grilletto (24) (fig. 7). Rimuovere
con una chiave a forchetta di 19 mm il raccordo di
entrata del tubo flessibile di spruzzatura (25) sul-
la parte inferiore e sull'impugnatura della pistola
di spruzzatura (7) (fig. 35+36).
•
Tenere ferma la parte superiore della pistola di
spruzzatura (2) e allentare l'impugnatura (7), po-
sizionando una chiave a forchetta di 21 mm nelle
scanalature sulla parte inferiore dell'impugnatura
(7). Ruotare in senso antiorario fino a che è pos-
sibile rimuovere completamente l'impugnatura
(7) (fig. 37). Consiglio: L'utilizzo di uno spingitore
o di una morsa per il fissaggio della parte supe-
riore della pistola di spruzzatura (6) facilita note-
volmente questo passaggio.
www.scheppach.com
IT | 73
