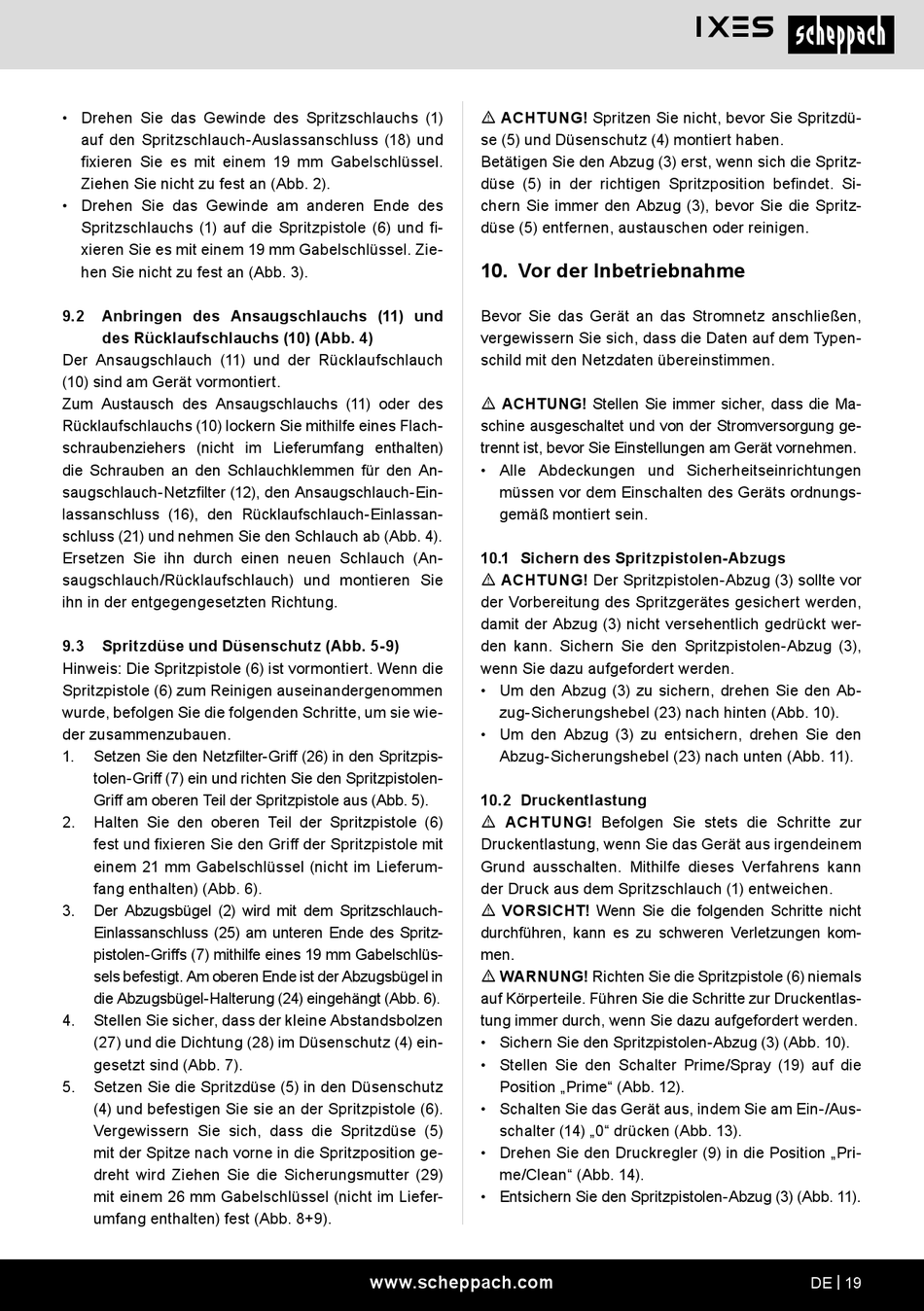

• Drehen Sie das Gewinde des Spritzschlauchs (1)
auf den Spritzschlauch-Auslassanschluss (18) und
fixieren Sie es mit einem 19 mm Gabelschlüssel.
Ziehen Sie nicht zu fest an (Abb. 2).
• Drehen Sie das Gewinde am anderen Ende des
Spritzschlauchs (1) auf die Spritzpistole (6) und fi-
xieren Sie es mit einem 19 mm Gabelschlüssel. Zie-
hen Sie nicht zu fest an (Abb. 3).
9.2
Anbringen des Ansaugschlauchs (11) und
des Rücklaufschlauchs (10) (Abb. 4)
Der Ansaugschlauch (11) und der Rücklaufschlauch
(10) sind am Gerät vormontiert.
Zum Austausch des Ansaugschlauchs (11) oder des
Rücklaufschlauchs (10) lockern Sie mithilfe eines Flach-
schraubenziehers (nicht im Lieferumfang enthalten)
die Schrauben an den Schlauchklemmen für den An-
saugschlauch-Netzfilter (12), den Ansaugschlauch-Ein-
lassanschluss (16), den Rücklaufschlauch-Einlassan-
schluss (21) und nehmen Sie den Schlauch ab (Abb. 4).
Ersetzen Sie ihn durch einen neuen Schlauch (An-
saugschlauch/Rücklaufschlauch) und montieren Sie
ihn in der entgegengesetzten Richtung.
9.3
Spritzdüse und Düsenschutz (Abb. 5-9)
Hinweis: Die Spritzpistole (6) ist vormontiert. Wenn die
Spritzpistole (6) zum Reinigen auseinandergenommen
wurde, befolgen Sie die folgenden Schritte, um sie wie-
der zusammenzubauen.
1.
Setzen Sie den Netzfilter-Griff (26) in den Spritzpis-
tolen-Griff (7) ein und richten Sie den Spritzpistolen-
Griff am oberen Teil der Spritzpistole aus (Abb. 5).
2.
Halten Sie den oberen Teil der Spritzpistole (6)
fest und fixieren Sie den Griff der Spritzpistole mit
einem 21 mm Gabelschlüssel (nicht im Lieferum-
fang enthalten) (Abb. 6).
3.
Der Abzugsbügel (2) wird mit dem Spritzschlauch-
Einlassanschluss (25) am unteren Ende des Spritz-
pistolen-Griffs (7) mithilfe eines 19 mm Gabelschlüs-
sels befestigt. Am oberen Ende ist der Abzugsbügel in
die Abzugsbügel-Halterung (24) eingehängt (Abb. 6).
4.
Stellen Sie sicher, dass der kleine Abstandsbolzen
(27) und die Dichtung (28) im Düsenschutz (4) ein-
gesetzt sind (Abb. 7).
5.
Setzen Sie die Spritzdüse (5) in den Düsenschutz
(4) und befestigen Sie sie an der Spritzpistole (6).
Vergewissern Sie sich, dass die Spritzdüse (5)
mit der Spitze nach vorne in die Spritzposition ge-
dreht wird Ziehen Sie die Sicherungsmutter (29)
mit einem 26 mm Gabelschlüssel (nicht im Liefer-
umfang enthalten) fest (Abb. 8+9).
m ACHTUNG! Spritzen Sie nicht, bevor Sie Spritzdü-
se (5) und Düsenschutz (4) montiert haben.
Betätigen Sie den Abzug (3) erst, wenn sich die Spritz-
düse (5) in der richtigen Spritzposition befindet. Si-
chern Sie immer den Abzug (3), bevor Sie die Spritz-
düse (5) entfernen, austauschen oder reinigen.
10. Vor der Inbetriebnahme
Bevor Sie das Gerät an das Stromnetz anschließen,
vergewissern Sie sich, dass die Daten auf dem Typen-
schild mit den Netzdaten übereinstimmen.
m ACHTUNG! Stellen Sie immer sicher, dass die Ma-
schine ausgeschaltet und von der Stromversorgung ge-
trennt ist, bevor Sie Einstellungen am Gerät vornehmen.
• Alle Abdeckungen und Sicherheitseinrichtungen
müssen vor dem Einschalten des Geräts ordnungs-
gemäß montiert sein.
10.1 Sichern des Spritzpistolen-Abzugs
m ACHTUNG! Der Spritzpistolen-Abzug (3) sollte vor
der Vorbereitung des Spritzgerätes gesichert werden,
damit der Abzug (3) nicht versehentlich gedrückt wer-
den kann. Sichern Sie den Spritzpistolen-Abzug (3),
wenn Sie dazu aufgefordert werden.
• Um den Abzug (3) zu sichern, drehen Sie den Ab-
zug-Sicherungshebel (23) nach hinten (Abb. 10).
• Um den Abzug (3) zu entsichern, drehen Sie den
Abzug-Sicherungshebel (23) nach unten (Abb. 11).
10.2 Druckentlastung
m ACHTUNG! Befolgen Sie stets die Schritte zur
Druckentlastung, wenn Sie das Gerät aus irgendeinem
Grund ausschalten. Mithilfe dieses Verfahrens kann
der Druck aus dem Spritzschlauch (1) entweichen.
m VORSICHT! Wenn Sie die folgenden Schritte nicht
durchführen, kann es zu schweren Verletzungen kom-
men.
m WARNUNG! Richten Sie die Spritzpistole (6) niemals
auf Körperteile. Führen Sie die Schritte zur Druckentlas-
tung immer durch, wenn Sie dazu aufgefordert werden.
• Sichern Sie den Spritzpistolen-Abzug (3) (Abb. 10).
• Stellen Sie den Schalter Prime/Spray (19) auf die
Position „Prime" (Abb. 12).
• Schalten Sie das Gerät aus, indem Sie am Ein-/Aus-
schalter (14) „0" drücken (Abb. 13).
• Drehen Sie den Druckregler (9) in die Position „Pri-
me/Clean" (Abb. 14).
• Entsichern Sie den Spritzpistolen-Abzug (3) (Abb. 11).
