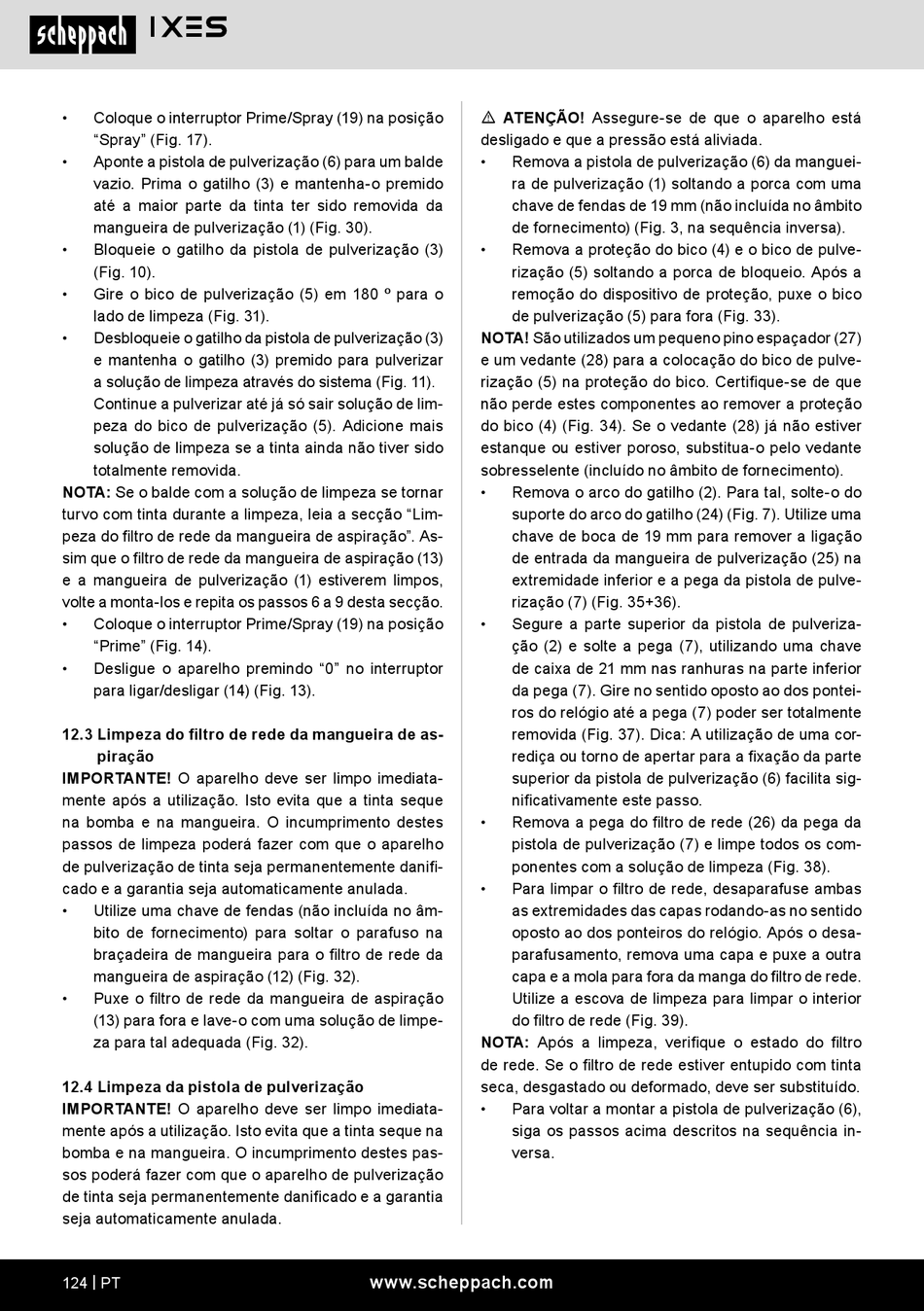

Coloque o interruptor Prime/Spray (19) na posição
"Spray" (Fig. 17).
•
Aponte a pistola de pulverização (6) para um balde
vazio. Prima o gatilho (3) e mantenha-o premido
até a maior parte da tinta ter sido removida da
mangueira de pulverização (1) (Fig. 30).
•
Bloqueie o gatilho da pistola de pulverização (3)
(Fig. 10).
•
Gire o bico de pulverização (5) em 180 º para o
lado de limpeza (Fig. 31).
•
Desbloqueie o gatilho da pistola de pulverização (3)
e mantenha o gatilho (3) premido para pulverizar
a solução de limpeza através do sistema (Fig. 11).
Continue a pulverizar até já só sair solução de lim-
peza do bico de pulverização (5). Adicione mais
solução de limpeza se a tinta ainda não tiver sido
totalmente removida.
NOTA: Se o balde com a solução de limpeza se tornar
turvo com tinta durante a limpeza, leia a secção "Lim-
peza do filtro de rede da mangueira de aspiração". As-
sim que o filtro de rede da mangueira de aspiração (13)
e a mangueira de pulverização (1) estiverem limpos,
volte a monta-los e repita os passos 6 a 9 desta secção.
•
Coloque o interruptor Prime/Spray (19) na posição
"Prime" (Fig. 14).
•
Desligue o aparelho premindo "0" no interruptor
para ligar/desligar (14) (Fig. 13).
12.3 Limpeza do filtro de rede da mangueira de as-
piração
IMPORTANTE! O aparelho deve ser limpo imediata-
mente após a utilização. Isto evita que a tinta seque
na bomba e na mangueira. O incumprimento destes
passos de limpeza poderá fazer com que o aparelho
de pulverização de tinta seja permanentemente danifi-
cado e a garantia seja automaticamente anulada.
•
Utilize uma chave de fendas (não incluída no âm-
bito de fornecimento) para soltar o parafuso na
braçadeira de mangueira para o filtro de rede da
mangueira de aspiração (12) (Fig. 32).
•
Puxe o filtro de rede da mangueira de aspiração
(13) para fora e lave-o com uma solução de limpe-
za para tal adequada (Fig. 32).
12.4 Limpeza da pistola de pulverização
IMPORTANTE! O aparelho deve ser limpo imediata-
mente após a utilização. Isto evita que a tinta seque na
bomba e na mangueira. O incumprimento destes pas-
sos poderá fazer com que o aparelho de pulverização
de tinta seja permanentemente danificado e a garantia
seja automaticamente anulada.
124 | PT
m ATENÇÃO! Assegure-se de que o aparelho está
desligado e que a pressão está aliviada.
•
Remova a pistola de pulverização (6) da manguei-
ra de pulverização (1) soltando a porca com uma
chave de fendas de 19 mm (não incluída no âmbito
de fornecimento) (Fig. 3, na sequência inversa).
•
Remova a proteção do bico (4) e o bico de pulve-
rização (5) soltando a porca de bloqueio. Após a
remoção do dispositivo de proteção, puxe o bico
de pulverização (5) para fora (Fig. 33).
NOTA! São utilizados um pequeno pino espaçador (27)
e um vedante (28) para a colocação do bico de pulve-
rização (5) na proteção do bico. Certifique-se de que
não perde estes componentes ao remover a proteção
do bico (4) (Fig. 34). Se o vedante (28) já não estiver
estanque ou estiver poroso, substitua-o pelo vedante
sobresselente (incluído no âmbito de fornecimento).
•
Remova o arco do gatilho (2). Para tal, solte-o do
suporte do arco do gatilho (24) (Fig. 7). Utilize uma
chave de boca de 19 mm para remover a ligação
de entrada da mangueira de pulverização (25) na
extremidade inferior e a pega da pistola de pulve-
rização (7) (Fig. 35+36).
•
Segure a parte superior da pistola de pulveriza-
ção (2) e solte a pega (7), utilizando uma chave
de caixa de 21 mm nas ranhuras na parte inferior
da pega (7). Gire no sentido oposto ao dos pontei-
ros do relógio até a pega (7) poder ser totalmente
removida (Fig. 37). Dica: A utilização de uma cor-
rediça ou torno de apertar para a fixação da parte
superior da pistola de pulverização (6) facilita sig-
nificativamente este passo.
•
Remova a pega do filtro de rede (26) da pega da
pistola de pulverização (7) e limpe todos os com-
ponentes com a solução de limpeza (Fig. 38).
•
Para limpar o filtro de rede, desaparafuse ambas
as extremidades das capas rodando-as no sentido
oposto ao dos ponteiros do relógio. Após o desa-
parafusamento, remova uma capa e puxe a outra
capa e a mola para fora da manga do filtro de rede.
Utilize a escova de limpeza para limpar o interior
do filtro de rede (Fig. 39).
NOTA: Após a limpeza, verifique o estado do filtro
de rede. Se o filtro de rede estiver entupido com tinta
seca, desgastado ou deformado, deve ser substituído.
•
Para voltar a montar a pistola de pulverização (6),
siga os passos acima descritos na sequência in-
versa.
