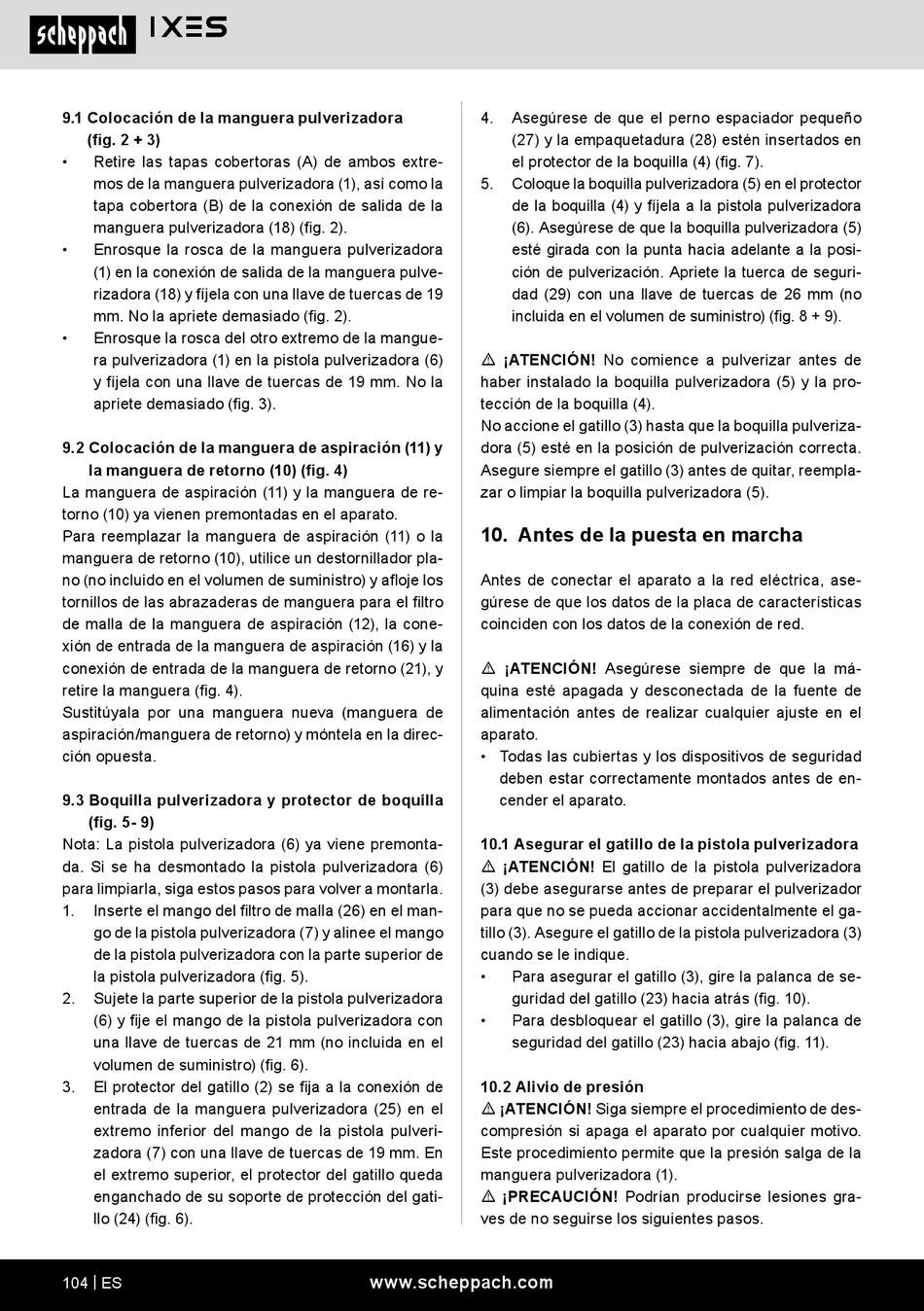

9.1 Colocación de la manguera pulverizadora
(fig. 2 + 3)
•
Retire las tapas cobertoras (A) de ambos extre-
mos de la manguera pulverizadora (1), así como la
tapa cobertora (B) de la conexión de salida de la
manguera pulverizadora (18) (fig. 2).
•
Enrosque la rosca de la manguera pulverizadora
(1) en la conexión de salida de la manguera pulve-
rizadora (18) y fíjela con una llave de tuercas de 19
mm. No la apriete demasiado (fig. 2).
•
Enrosque la rosca del otro extremo de la mangue-
ra pulverizadora (1) en la pistola pulverizadora (6)
y fíjela con una llave de tuercas de 19 mm. No la
apriete demasiado (fig. 3).
9.2 Colocación de la manguera de aspiración (11) y
la manguera de retorno (10) (fig. 4)
La manguera de aspiración (11) y la manguera de re-
torno (10) ya vienen premontadas en el aparato.
Para reemplazar la manguera de aspiración (11) o la
manguera de retorno (10), utilice un destornillador pla-
no (no incluido en el volumen de suministro) y afloje los
tornillos de las abrazaderas de manguera para el filtro
de malla de la manguera de aspiración (12), la cone-
xión de entrada de la manguera de aspiración (16) y la
conexión de entrada de la manguera de retorno (21), y
retire la manguera (fig. 4).
Sustitúyala por una manguera nueva (manguera de
aspiración/manguera de retorno) y móntela en la direc-
ción opuesta.
9.3 Boquilla pulverizadora y protector de boquilla
(fig. 5- 9)
Nota: La pistola pulverizadora (6) ya viene premonta-
da. Si se ha desmontado la pistola pulverizadora (6)
para limpiarla, siga estos pasos para volver a montarla.
1.
Inserte el mango del filtro de malla (26) en el man-
go de la pistola pulverizadora (7) y alinee el mango
de la pistola pulverizadora con la parte superior de
la pistola pulverizadora (fig. 5).
2.
Sujete la parte superior de la pistola pulverizadora
(6) y fije el mango de la pistola pulverizadora con
una llave de tuercas de 21 mm (no incluida en el
volumen de suministro) (fig. 6).
3.
El protector del gatillo (2) se fija a la conexión de
entrada de la manguera pulverizadora (25) en el
extremo inferior del mango de la pistola pulveri-
zadora (7) con una llave de tuercas de 19 mm. En
el extremo superior, el protector del gatillo queda
enganchado de su soporte de protección del gati-
llo (24) (fig. 6).
104 | ES
4.
Asegúrese de que el perno espaciador pequeño
(27) y la empaquetadura (28) estén insertados en
el protector de la boquilla (4) (fig. 7).
5.
Coloque la boquilla pulverizadora (5) en el protector
de la boquilla (4) y fíjela a la pistola pulverizadora
(6). Asegúrese de que la boquilla pulverizadora (5)
esté girada con la punta hacia adelante a la posi-
ción de pulverización. Apriete la tuerca de seguri-
dad (29) con una llave de tuercas de 26 mm (no
incluida en el volumen de suministro) (fig. 8 + 9).
m ¡ATENCIÓN! No comience a pulverizar antes de
haber instalado la boquilla pulverizadora (5) y la pro-
tección de la boquilla (4).
No accione el gatillo (3) hasta que la boquilla pulveriza-
dora (5) esté en la posición de pulverización correcta.
Asegure siempre el gatillo (3) antes de quitar, reempla-
zar o limpiar la boquilla pulverizadora (5).
10. Antes de la puesta en marcha
Antes de conectar el aparato a la red eléctrica, ase-
gúrese de que los datos de la placa de características
coinciden con los datos de la conexión de red.
m ¡ATENCIÓN! Asegúrese siempre de que la má-
quina esté apagada y desconectada de la fuente de
alimentación antes de realizar cualquier ajuste en el
aparato.
• Todas las cubiertas y los dispositivos de seguridad
deben estar correctamente montados antes de en-
cender el aparato.
10.1 Asegurar el gatillo de la pistola pulverizadora
m ¡ATENCIÓN! El gatillo de la pistola pulverizadora
(3) debe asegurarse antes de preparar el pulverizador
para que no se pueda accionar accidentalmente el ga-
tillo (3). Asegure el gatillo de la pistola pulverizadora (3)
cuando se le indique.
•
Para asegurar el gatillo (3), gire la palanca de se-
guridad del gatillo (23) hacia atrás (fig. 10).
•
Para desbloquear el gatillo (3), gire la palanca de
seguridad del gatillo (23) hacia abajo (fig. 11).
10.2 Alivio de presión
m ¡ATENCIÓN! Siga siempre el procedimiento de des-
compresión si apaga el aparato por cualquier motivo.
Este procedimiento permite que la presión salga de la
manguera pulverizadora (1).
m ¡PRECAUCIÓN! Podrían producirse lesiones gra-
ves de no seguirse los siguientes pasos.
www.scheppach.com
