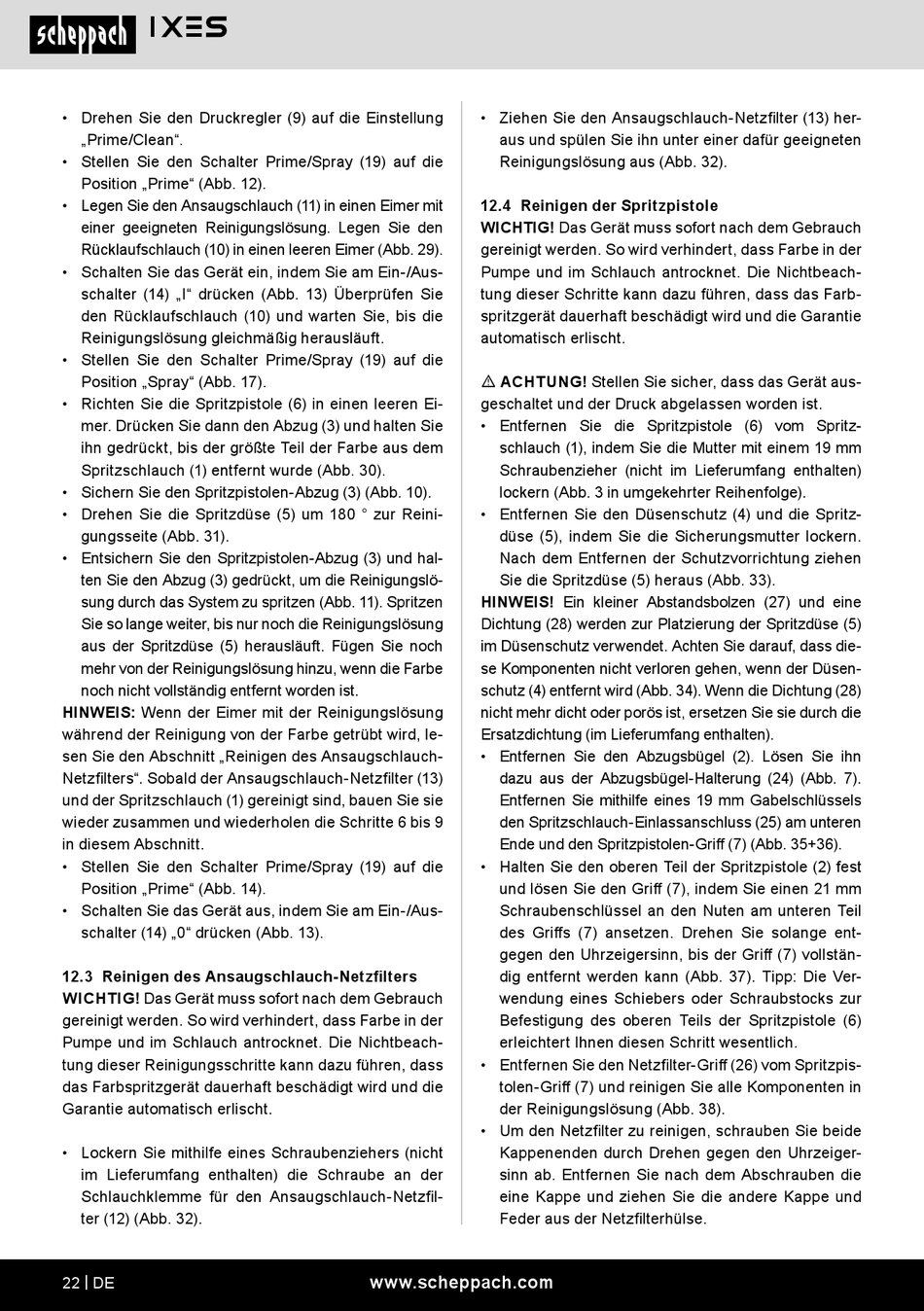

• Drehen Sie den Druckregler (9) auf die Einstellung
„Prime/Clean".
• Stellen Sie den Schalter Prime/Spray (19) auf die
Position „Prime" (Abb. 12).
• Legen Sie den Ansaugschlauch (11) in einen Eimer mit
einer geeigneten Reinigungslösung. Legen Sie den
Rücklaufschlauch (10) in einen leeren Eimer (Abb. 29).
• Schalten Sie das Gerät ein, indem Sie am Ein-/Aus-
schalter (14) „I" drücken (Abb. 13) Überprüfen Sie
den Rücklaufschlauch (10) und warten Sie, bis die
Reinigungslösung gleichmäßig herausläuft.
• Stellen Sie den Schalter Prime/Spray (19) auf die
Position „Spray" (Abb. 17).
• Richten Sie die Spritzpistole (6) in einen leeren Ei-
mer. Drücken Sie dann den Abzug (3) und halten Sie
ihn gedrückt, bis der größte Teil der Farbe aus dem
Spritzschlauch (1) entfernt wurde (Abb. 30).
• Sichern Sie den Spritzpistolen-Abzug (3) (Abb. 10).
• Drehen Sie die Spritzdüse (5) um 180 ° zur Reini-
gungsseite (Abb. 31).
• Entsichern Sie den Spritzpistolen-Abzug (3) und hal-
ten Sie den Abzug (3) gedrückt, um die Reinigungslö-
sung durch das System zu spritzen (Abb. 11). Spritzen
Sie so lange weiter, bis nur noch die Reinigungslösung
aus der Spritzdüse (5) herausläuft. Fügen Sie noch
mehr von der Reinigungslösung hinzu, wenn die Farbe
noch nicht vollständig entfernt worden ist.
HINWEIS: Wenn der Eimer mit der Reinigungslösung
während der Reinigung von der Farbe getrübt wird, le-
sen Sie den Abschnitt „Reinigen des Ansaugschlauch-
Netzfilters". Sobald der Ansaugschlauch-Netzfilter (13)
und der Spritzschlauch (1) gereinigt sind, bauen Sie sie
wieder zusammen und wiederholen die Schritte 6 bis 9
in diesem Abschnitt.
• Stellen Sie den Schalter Prime/Spray (19) auf die
Position „Prime" (Abb. 14).
• Schalten Sie das Gerät aus, indem Sie am Ein-/Aus-
schalter (14) „0" drücken (Abb. 13).
12.3 Reinigen des Ansaugschlauch-Netzfilters
WICHTIG! Das Gerät muss sofort nach dem Gebrauch
gereinigt werden. So wird verhindert, dass Farbe in der
Pumpe und im Schlauch antrocknet. Die Nichtbeach-
tung dieser Reinigungsschritte kann dazu führen, dass
das Farbspritzgerät dauerhaft beschädigt wird und die
Garantie automatisch erlischt.
• Lockern Sie mithilfe eines Schraubenziehers (nicht
im Lieferumfang enthalten) die Schraube an der
Schlauchklemme für den Ansaugschlauch-Netzfil-
ter (12) (Abb. 32).
22 | DE
• Ziehen Sie den Ansaugschlauch-Netzfilter (13) her-
aus und spülen Sie ihn unter einer dafür geeigneten
Reinigungslösung aus (Abb. 32).
12.4 Reinigen der Spritzpistole
WICHTIG! Das Gerät muss sofort nach dem Gebrauch
gereinigt werden. So wird verhindert, dass Farbe in der
Pumpe und im Schlauch antrocknet. Die Nichtbeach-
tung dieser Schritte kann dazu führen, dass das Farb-
spritzgerät dauerhaft beschädigt wird und die Garantie
automatisch erlischt.
m ACHTUNG! Stellen Sie sicher, dass das Gerät aus-
geschaltet und der Druck abgelassen worden ist.
• Entfernen Sie die Spritzpistole (6) vom Spritz-
schlauch (1), indem Sie die Mutter mit einem 19 mm
Schraubenzieher (nicht im Lieferumfang enthalten)
lockern (Abb. 3 in umgekehrter Reihenfolge).
• Entfernen Sie den Düsenschutz (4) und die Spritz-
düse (5), indem Sie die Sicherungsmutter lockern.
Nach dem Entfernen der Schutzvorrichtung ziehen
Sie die Spritzdüse (5) heraus (Abb. 33).
HINWEIS! Ein kleiner Abstandsbolzen (27) und eine
Dichtung (28) werden zur Platzierung der Spritzdüse (5)
im Düsenschutz verwendet. Achten Sie darauf, dass die-
se Komponenten nicht verloren gehen, wenn der Düsen-
schutz (4) entfernt wird (Abb. 34). Wenn die Dichtung (28)
nicht mehr dicht oder porös ist, ersetzen Sie sie durch die
Ersatzdichtung (im Lieferumfang enthalten).
• Entfernen Sie den Abzugsbügel (2). Lösen Sie ihn
dazu aus der Abzugsbügel-Halterung (24) (Abb. 7).
Entfernen Sie mithilfe eines 19 mm Gabelschlüssels
den Spritzschlauch-Einlassanschluss (25) am unteren
Ende und den Spritzpistolen-Griff (7) (Abb. 35+36).
• Halten Sie den oberen Teil der Spritzpistole (2) fest
und lösen Sie den Griff (7), indem Sie einen 21 mm
Schraubenschlüssel an den Nuten am unteren Teil
des Griffs (7) ansetzen. Drehen Sie solange ent-
gegen den Uhrzeigersinn, bis der Griff (7) vollstän-
dig entfernt werden kann (Abb. 37). Tipp: Die Ver-
wendung eines Schiebers oder Schraubstocks zur
Befestigung des oberen Teils der Spritzpistole (6)
erleichtert Ihnen diesen Schritt wesentlich.
• Entfernen Sie den Netzfilter-Griff (26) vom Spritzpis-
tolen-Griff (7) und reinigen Sie alle Komponenten in
der Reinigungslösung (Abb. 38).
• Um den Netzfilter zu reinigen, schrauben Sie beide
Kappenenden durch Drehen gegen den Uhrzeiger-
sinn ab. Entfernen Sie nach dem Abschrauben die
eine Kappe und ziehen Sie die andere Kappe und
Feder aus der Netzfilterhülse.
