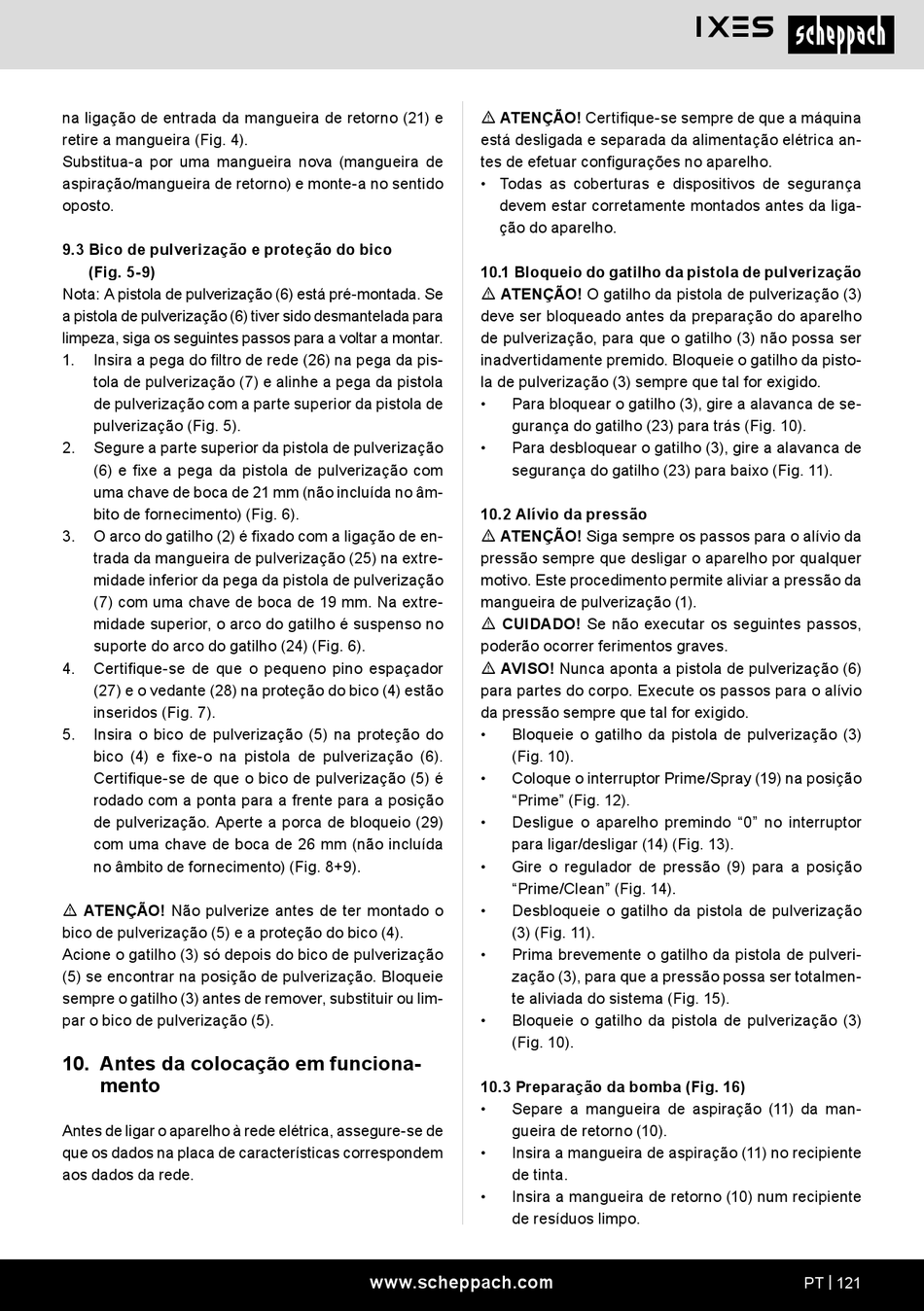

na ligação de entrada da mangueira de retorno (21) e
retire a mangueira (Fig. 4).
Substitua-a por uma mangueira nova (mangueira de
aspiração/mangueira de retorno) e monte-a no sentido
oposto.
9.3 Bico de pulverização e proteção do bico
(Fig. 5-9)
Nota: A pistola de pulverização (6) está pré-montada. Se
a pistola de pulverização (6) tiver sido desmantelada para
limpeza, siga os seguintes passos para a voltar a montar.
1.
Insira a pega do filtro de rede (26) na pega da pis-
tola de pulverização (7) e alinhe a pega da pistola
de pulverização com a parte superior da pistola de
pulverização (Fig. 5).
2.
Segure a parte superior da pistola de pulverização
(6) e fixe a pega da pistola de pulverização com
uma chave de boca de 21 mm (não incluída no âm-
bito de fornecimento) (Fig. 6).
3.
O arco do gatilho (2) é fixado com a ligação de en-
trada da mangueira de pulverização (25) na extre-
midade inferior da pega da pistola de pulverização
(7) com uma chave de boca de 19 mm. Na extre-
midade superior, o arco do gatilho é suspenso no
suporte do arco do gatilho (24) (Fig. 6).
4.
Certifique-se de que o pequeno pino espaçador
(27) e o vedante (28) na proteção do bico (4) estão
inseridos (Fig. 7).
5.
Insira o bico de pulverização (5) na proteção do
bico (4) e fixe-o na pistola de pulverização (6).
Certifique-se de que o bico de pulverização (5) é
rodado com a ponta para a frente para a posição
de pulverização. Aperte a porca de bloqueio (29)
com uma chave de boca de 26 mm (não incluída
no âmbito de fornecimento) (Fig. 8+9).
m ATENÇÃO! Não pulverize antes de ter montado o
bico de pulverização (5) e a proteção do bico (4).
Acione o gatilho (3) só depois do bico de pulverização
(5) se encontrar na posição de pulverização. Bloqueie
sempre o gatilho (3) antes de remover, substituir ou lim-
par o bico de pulverização (5).
10. Antes da colocação em funciona-
mento
Antes de ligar o aparelho à rede elétrica, assegure-se de
que os dados na placa de características correspondem
aos dados da rede.
m ATENÇÃO! Certifique-se sempre de que a máquina
está desligada e separada da alimentação elétrica an-
tes de efetuar configurações no aparelho.
• Todas as coberturas e dispositivos de segurança
devem estar corretamente montados antes da liga-
ção do aparelho.
10.1 Bloqueio do gatilho da pistola de pulverização
m ATENÇÃO! O gatilho da pistola de pulverização (3)
deve ser bloqueado antes da preparação do aparelho
de pulverização, para que o gatilho (3) não possa ser
inadvertidamente premido. Bloqueie o gatilho da pisto-
la de pulverização (3) sempre que tal for exigido.
•
Para bloquear o gatilho (3), gire a alavanca de se-
gurança do gatilho (23) para trás (Fig. 10).
•
Para desbloquear o gatilho (3), gire a alavanca de
segurança do gatilho (23) para baixo (Fig. 11).
10.2 Alívio da pressão
m ATENÇÃO! Siga sempre os passos para o alívio da
pressão sempre que desligar o aparelho por qualquer
motivo. Este procedimento permite aliviar a pressão da
mangueira de pulverização (1).
m CUIDADO! Se não executar os seguintes passos,
poderão ocorrer ferimentos graves.
m AVISO! Nunca aponta a pistola de pulverização (6)
para partes do corpo. Execute os passos para o alívio
da pressão sempre que tal for exigido.
•
Bloqueie o gatilho da pistola de pulverização (3)
(Fig. 10).
•
Coloque o interruptor Prime/Spray (19) na posição
"Prime" (Fig. 12).
•
Desligue o aparelho premindo "0" no interruptor
para ligar/desligar (14) (Fig. 13).
•
Gire o regulador de pressão (9) para a posição
"Prime/Clean" (Fig. 14).
•
Desbloqueie o gatilho da pistola de pulverização
(3) (Fig. 11).
•
Prima brevemente o gatilho da pistola de pulveri-
zação (3), para que a pressão possa ser totalmen-
te aliviada do sistema (Fig. 15).
•
Bloqueie o gatilho da pistola de pulverização (3)
(Fig. 10).
10.3 Preparação da bomba (Fig. 16)
•
Separe a mangueira de aspiração (11) da man-
gueira de retorno (10).
•
Insira a mangueira de aspiração (11) no recipiente
de tinta.
•
Insira a mangueira de retorno (10) num recipiente
de resíduos limpo.
www.scheppach.com
PT | 121
