2
Angaben zum Produkt
2.12
Produktübersicht
Die Produktübersicht zu dem jeweiligen Modul ist in den Unterlagen
enthalten, die mit dem Modul mitgeliefert werden.
1
2
27
26
25
24
23
22
21
20
19
18

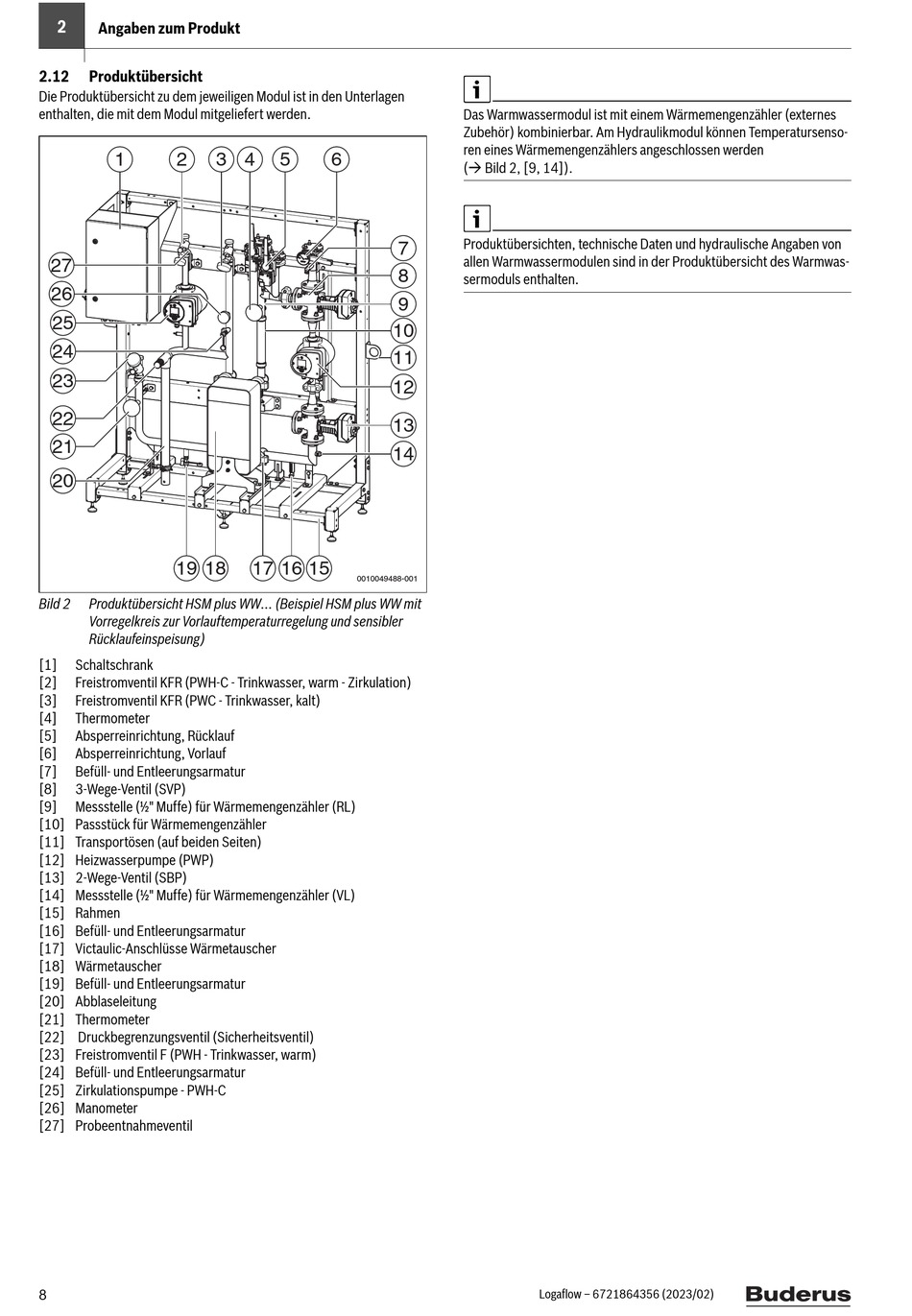

Bild 2
Produktübersicht HSM plus WW... (Beispiel HSM plus WW mit
Vorregelkreis zur Vorlauftemperaturregelung und sensibler
Rücklaufeinspeisung)
[1]
Schaltschrank
[2]
Freistromventil KFR (PWH-C - Trinkwasser, warm - Zirkulation)
[3]
Freistromventil KFR (PWC - Trinkwasser, kalt)
[4]
Thermometer
[5]
Absperreinrichtung, Rücklauf
[6]
Absperreinrichtung, Vorlauf
[7]
Befüll- und Entleerungsarmatur
[8]
3-Wege-Ventil (SVP)
[9]
Messstelle (½" Muffe) für Wärmemengenzähler (RL)
[10] Passstück für Wärmemengenzähler
[11] Transportösen (auf beiden Seiten)
[12] Heizwasserpumpe (PWP)
[13] 2-Wege-Ventil (SBP)
[14] Messstelle (½" Muffe) für Wärmemengenzähler (VL)
[15] Rahmen
[16] Befüll- und Entleerungsarmatur
[17] Victaulic-Anschlüsse Wärmetauscher
[18] Wärmetauscher
[19] Befüll- und Entleerungsarmatur
[20] Abblaseleitung
[21] Thermometer
[22] Druckbegrenzungsventil (Sicherheitsventil)
[23] Freistromventil F (PWH - Trinkwasser, warm)
[24] Befüll- und Entleerungsarmatur
[25] Zirkulationspumpe - PWH-C
[26] Manometer
[27] Probeentnahmeventil
8
3 4
5
6
17
16
15
0010049488-001
Das Warmwassermodul ist mit einem Wärmemengenzähler (externes
Zubehör) kombinierbar. Am Hydraulikmodul können Temperatursenso-
ren eines Wärmemengenzählers angeschlossen werden
( Bild 2, [9, 14]).
Produktübersichten, technische Daten und hydraulische Angaben von
7
allen Warmwassermodulen sind in der Produktübersicht des Warmwas-
8
sermoduls enthalten.
9
10
11
12
13
14
Logaflow – 6721864356 (2023/02)
