Buderus Logaflow HSM plus WW Installationsanleitung Für Die Fachkraft Seite 13

Warmwassermodul

Werbung

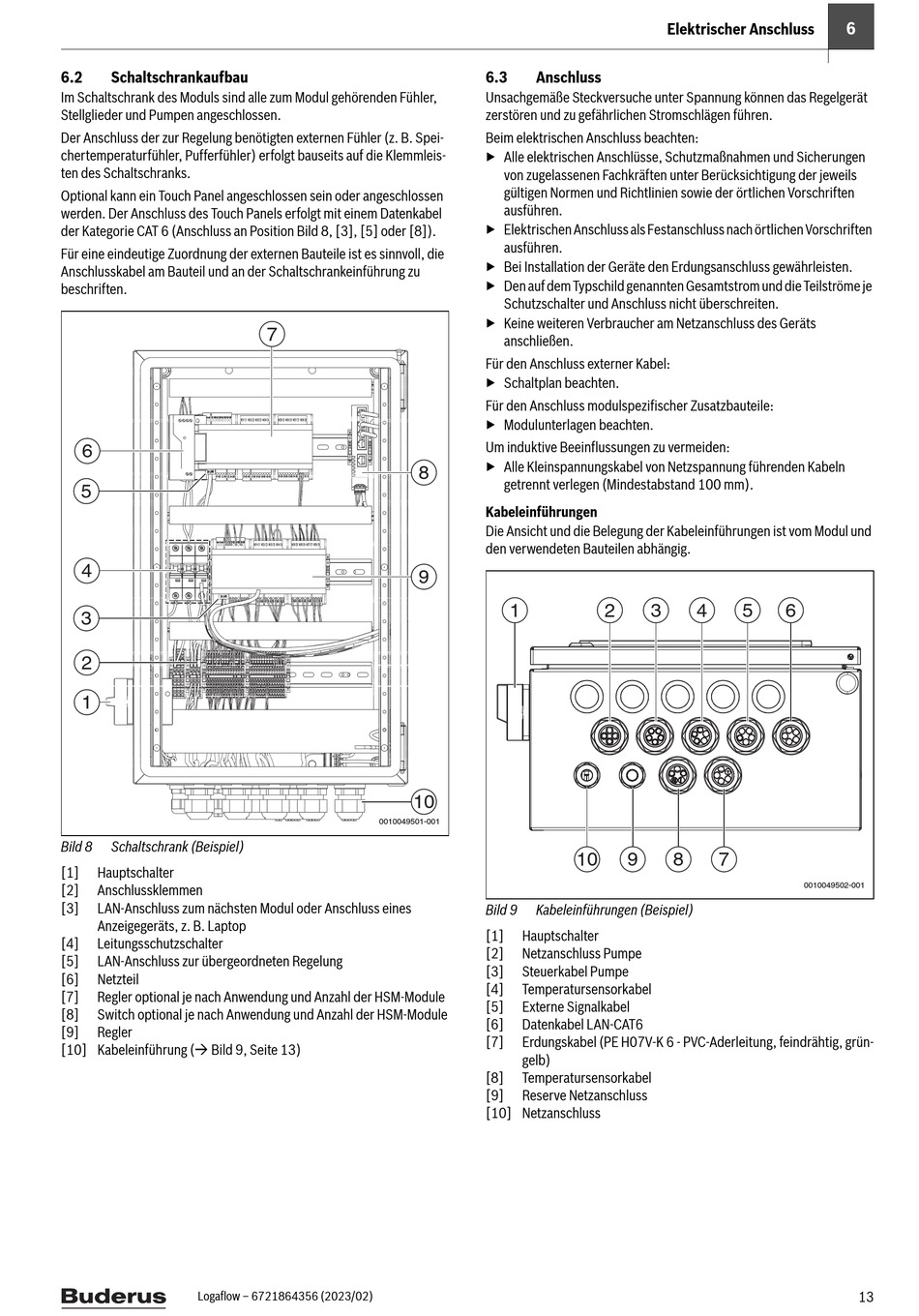

6.2
Schaltschrankaufbau
Im Schaltschrank des Moduls sind alle zum Modul gehörenden Fühler,
Stellglieder und Pumpen angeschlossen.
Der Anschluss der zur Regelung benötigten externen Fühler (z. B. Spei-
chertemperaturfühler, Pufferfühler) erfolgt bauseits auf die Klemmleis-
ten des Schaltschranks.
Optional kann ein Touch Panel angeschlossen sein oder angeschlossen
werden. Der Anschluss des Touch Panels erfolgt mit einem Datenkabel
der Kategorie CAT 6 (Anschluss an Position Bild 8, [3], [5] oder [8]).
Für eine eindeutige Zuordnung der externen Bauteile ist es sinnvoll, die
Anschlusskabel am Bauteil und an der Schaltschrankeinführung zu
beschriften.
6
5
4
3
2
1
Bild 8
Schaltschrank (Beispiel)
[1]
Hauptschalter
[2]
Anschlussklemmen
[3]
LAN-Anschluss zum nächsten Modul oder Anschluss eines
Anzeigegeräts, z. B. Laptop
[4]
Leitungsschutzschalter
[5]
LAN-Anschluss zur übergeordneten Regelung
[6]
Netzteil
[7]
Regler optional je nach Anwendung und Anzahl der HSM-Module
[8]
Switch optional je nach Anwendung und Anzahl der HSM-Module
[9]
Regler
[10] Kabeleinführung ( Bild 9, Seite 13)
Logaflow – 6721864356 (2023/02)
7
8
9
10
0010049501-001
6.3
Anschluss
Unsachgemäße Steckversuche unter Spannung können das Regelgerät
zerstören und zu gefährlichen Stromschlägen führen.
Beim elektrischen Anschluss beachten:
▶ Alle elektrischen Anschlüsse, Schutzmaßnahmen und Sicherungen
von zugelassenen Fachkräften unter Berücksichtigung der jeweils
gültigen Normen und Richtlinien sowie der örtlichen Vorschriften
ausführen.
▶ Elektrischen Anschluss als Festanschluss nach örtlichen Vorschriften
ausführen.
▶ Bei Installation der Geräte den Erdungsanschluss gewährleisten.
▶ Den auf dem Typschild genannten Gesamtstrom und die Teilströme je
Schutzschalter und Anschluss nicht überschreiten.
▶ Keine weiteren Verbraucher am Netzanschluss des Geräts
anschließen.
Für den Anschluss externer Kabel:
▶ Schaltplan beachten.
Für den Anschluss modulspezifischer Zusatzbauteile:
▶ Modulunterlagen beachten.
Um induktive Beeinflussungen zu vermeiden:
▶ Alle Kleinspannungskabel von Netzspannung führenden Kabeln
getrennt verlegen (Mindestabstand 100 mm).
Kabeleinführungen
Die Ansicht und die Belegung der Kabeleinführungen ist vom Modul und
den verwendeten Bauteilen abhängig.
1
2
3
10
9
Bild 9
Kabeleinführungen (Beispiel)
[1]
Hauptschalter
[2]
Netzanschluss Pumpe
[3]
Steuerkabel Pumpe
[4]
Temperatursensorkabel
[5]
Externe Signalkabel
[6]
Datenkabel LAN-CAT6
[7]
Erdungskabel (PE H07V-K 6 - PVC-Aderleitung, feindrähtig, grün-
gelb)
[8]
Temperatursensorkabel
[9]
Reserve Netzanschluss
[10] Netzanschluss
Elektrischer Anschluss
4
5
6
8
7
0010049502-001
6
13
