14
Anhang
14
Anhang

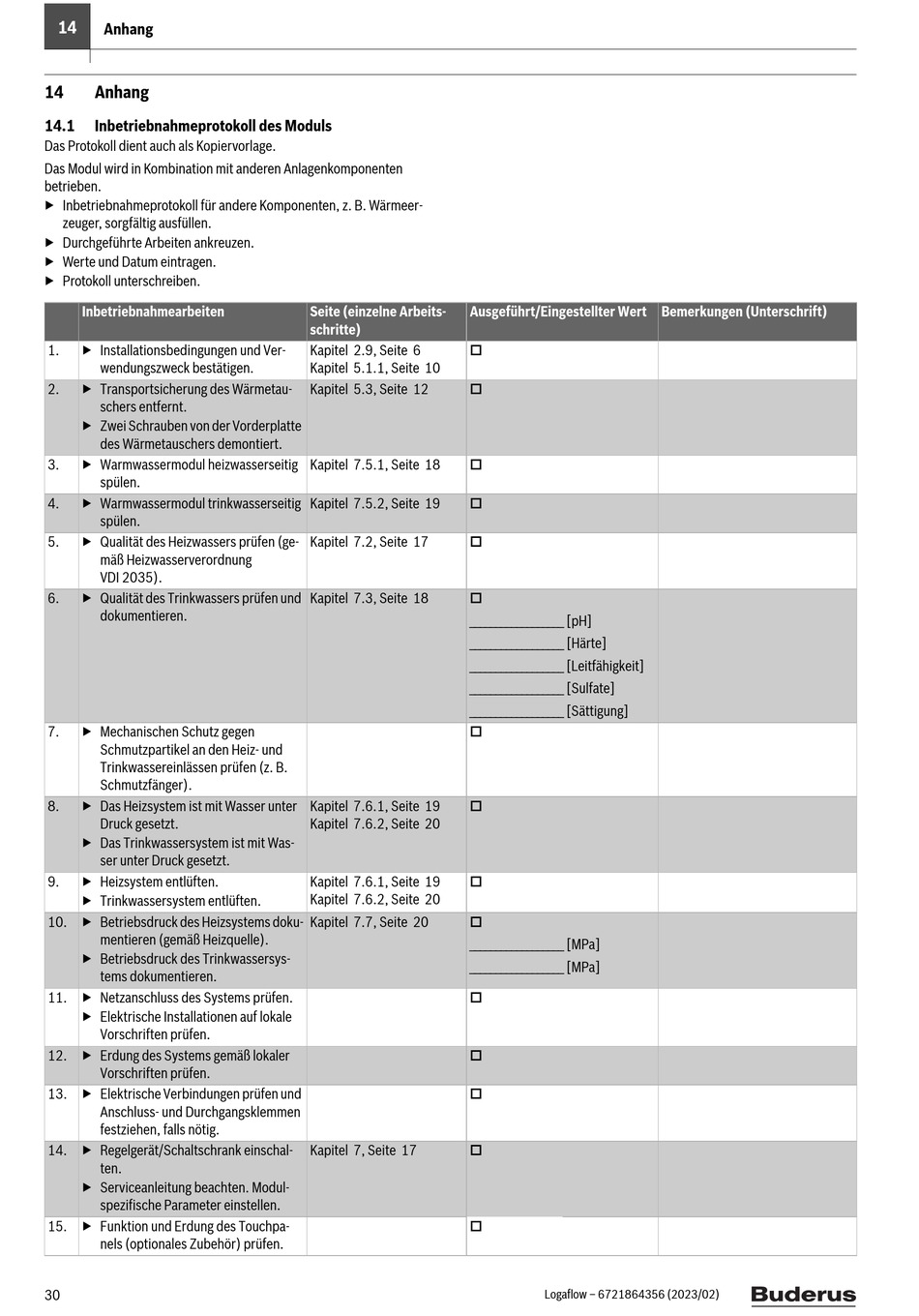

14.1
Inbetriebnahmeprotokoll des Moduls
Das Protokoll dient auch als Kopiervorlage.
Das Modul wird in Kombination mit anderen Anlagenkomponenten
betrieben.
▶ Inbetriebnahmeprotokoll für andere Komponenten, z. B. Wärmeer-
zeuger, sorgfältig ausfüllen.
▶ Durchgeführte Arbeiten ankreuzen.
▶ Werte und Datum eintragen.
▶ Protokoll unterschreiben.
Inbetriebnahmearbeiten
1.
▶ Installationsbedingungen und Ver-
wendungszweck bestätigen.
2.
▶ Transportsicherung des Wärmetau-
schers entfernt.
▶ Zwei Schrauben von der Vorderplatte
des Wärmetauschers demontiert.
3.
▶ Warmwassermodul heizwasserseitig
spülen.
4.
▶ Warmwassermodul trinkwasserseitig
spülen.
5.
▶ Qualität des Heizwassers prüfen (ge-
mäß Heizwasserverordnung
VDI 2035).
6.
▶ Qualität des Trinkwassers prüfen und
dokumentieren.
7.
▶ Mechanischen Schutz gegen
Schmutzpartikel an den Heiz- und
Trinkwassereinlässen prüfen (z. B.
Schmutzfänger).
8.
▶ Das Heizsystem ist mit Wasser unter
Druck gesetzt.
▶ Das Trinkwassersystem ist mit Was-
ser unter Druck gesetzt.
9.
▶ Heizsystem entlüften.
▶ Trinkwassersystem entlüften.
10. ▶ Betriebsdruck des Heizsystems doku-
mentieren (gemäß Heizquelle).
▶ Betriebsdruck des Trinkwassersys-
tems dokumentieren.
11. ▶ Netzanschluss des Systems prüfen.
▶ Elektrische Installationen auf lokale
Vorschriften prüfen.
12. ▶ Erdung des Systems gemäß lokaler
Vorschriften prüfen.
13. ▶ Elektrische Verbindungen prüfen und
Anschluss- und Durchgangsklemmen
festziehen, falls nötig.
14. ▶ Regelgerät/Schaltschrank einschal-
ten.
▶ Serviceanleitung beachten. Modul-
spezifische Parameter einstellen.
15. ▶ Funktion und Erdung des Touchpa-
nels (optionales Zubehör) prüfen.
30
Seite (einzelne Arbeits-
Ausgeführt/Eingestellter Wert Bemerkungen (Unterschrift)
schritte)
Kapitel 2.9, Seite 6
Kapitel 5.1.1, Seite 10
Kapitel 5.3, Seite 12
Kapitel 7.5.1, Seite 18
Kapitel 7.5.2, Seite 19
Kapitel 7.2, Seite 17
Kapitel 7.3, Seite 18
__________________ [pH]
__________________ [Härte]
__________________ [Leitfähigkeit]
__________________ [Sulfate]
__________________ [Sättigung]
Kapitel 7.6.1, Seite 19
Kapitel 7.6.2, Seite 20
Kapitel 7.6.1, Seite 19
Kapitel 7.6.2, Seite 20
Kapitel 7.7, Seite 20
__________________ [MPa]
__________________ [MPa]
Kapitel 7, Seite 17
Logaflow – 6721864356 (2023/02)
