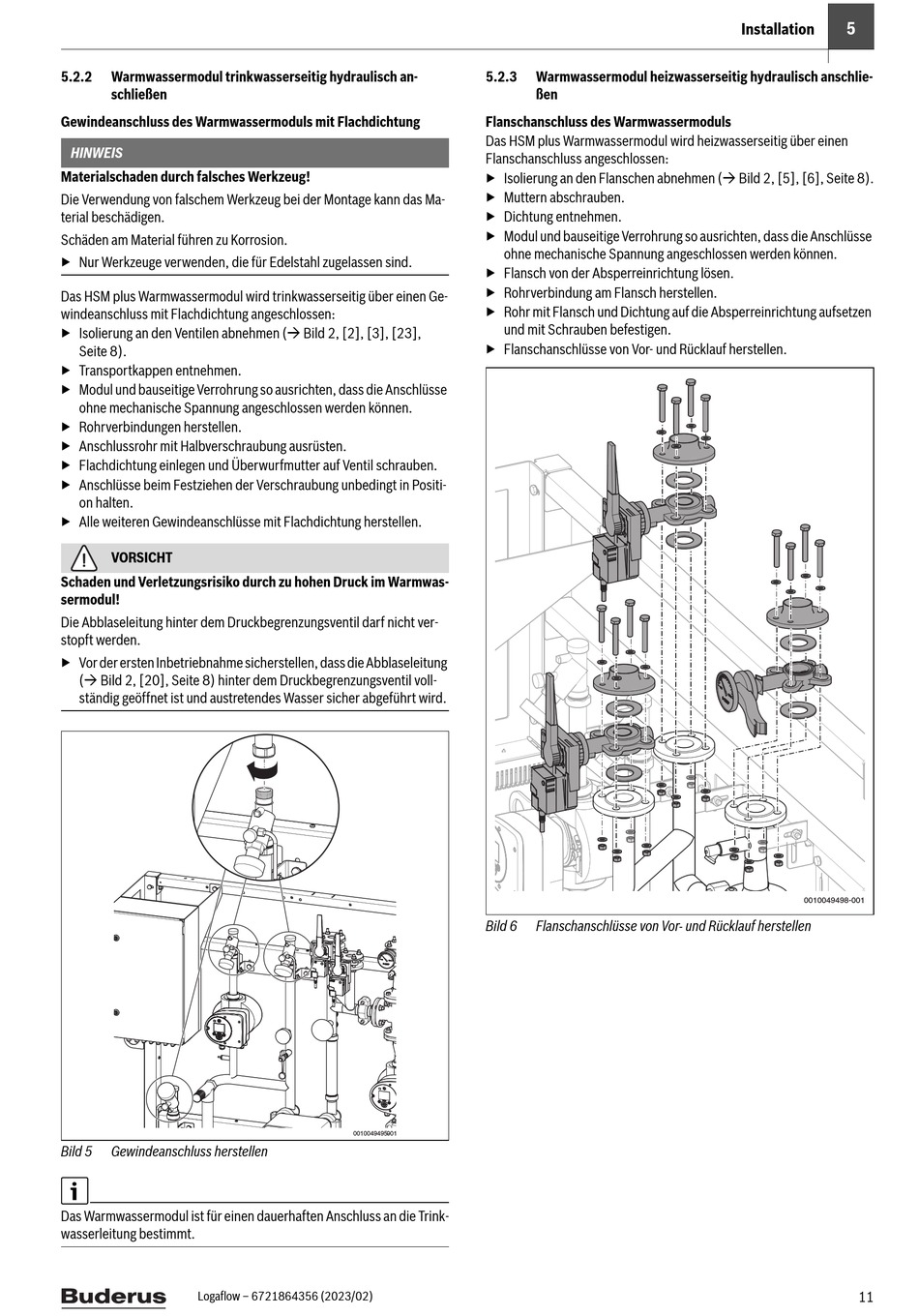

5.2.2
Warmwassermodul trinkwasserseitig hydraulisch an-
schließen
Gewindeanschluss des Warmwassermoduls mit Flachdichtung
HINWEIS
Materialschaden durch falsches Werkzeug!
Die Verwendung von falschem Werkzeug bei der Montage kann das Ma-
terial beschädigen.
Schäden am Material führen zu Korrosion.
▶ Nur Werkzeuge verwenden, die für Edelstahl zugelassen sind.
Das HSM plus Warmwassermodul wird trinkwasserseitig über einen Ge-
windeanschluss mit Flachdichtung angeschlossen:
▶ Isolierung an den Ventilen abnehmen ( Bild 2, [2], [3], [23],
Seite 8).
▶ Transportkappen entnehmen.
▶ Modul und bauseitige Verrohrung so ausrichten, dass die Anschlüsse
ohne mechanische Spannung angeschlossen werden können.
▶ Rohrverbindungen herstellen.
▶ Anschlussrohr mit Halbverschraubung ausrüsten.
▶ Flachdichtung einlegen und Überwurfmutter auf Ventil schrauben.
▶ Anschlüsse beim Festziehen der Verschraubung unbedingt in Positi-
on halten.
▶ Alle weiteren Gewindeanschlüsse mit Flachdichtung herstellen.
VORSICHT
Schaden und Verletzungsrisiko durch zu hohen Druck im Warmwas-
sermodul!
Die Abblaseleitung hinter dem Druckbegrenzungsventil darf nicht ver-
stopft werden.
▶ Vor der ersten Inbetriebnahme sicherstellen, dass die Abblaseleitung
( Bild 2, [20], Seite 8) hinter dem Druckbegrenzungsventil voll-
ständig geöffnet ist und austretendes Wasser sicher abgeführt wird.
Bild 5
Gewindeanschluss herstellen
Das Warmwassermodul ist für einen dauerhaften Anschluss an die Trink-
wasserleitung bestimmt.
Logaflow – 6721864356 (2023/02)
5.2.3
Flanschanschluss des Warmwassermoduls
Das HSM plus Warmwassermodul wird heizwasserseitig über einen
Flanschanschluss angeschlossen:
▶ Isolierung an den Flanschen abnehmen ( Bild 2, [5], [6], Seite 8).
▶ Muttern abschrauben.
▶ Dichtung entnehmen.
▶ Modul und bauseitige Verrohrung so ausrichten, dass die Anschlüsse
ohne mechanische Spannung angeschlossen werden können.
▶ Flansch von der Absperreinrichtung lösen.
▶ Rohrverbindung am Flansch herstellen.
▶ Rohr mit Flansch und Dichtung auf die Absperreinrichtung aufsetzen
und mit Schrauben befestigen.
▶ Flanschanschlüsse von Vor- und Rücklauf herstellen.
Bild 6
0010049495- 001
Warmwassermodul heizwasserseitig hydraulisch anschlie-
ßen
Flanschanschlüsse von Vor- und Rücklauf herstellen
5
Installation
0010049498-001
11
