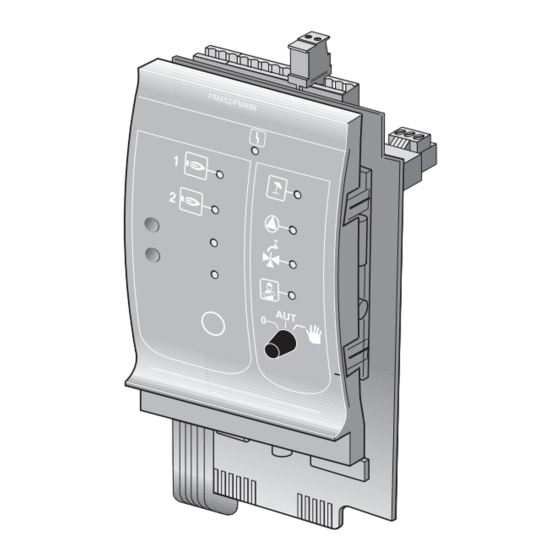

Buderus FM456 Serviceanleitung

Buderus FM456 Serviceanleitung

Funktionsmodul
Vorschau ausblenden Andere Handbücher für FM456:

Werbung

Quicklinks

Diese Anleitung herunterladen
Serviceanleitung
FM456
FM457
Funktionsmodul
Für das Fachhandwerk
Vor Inbetriebnahme
und Servicetätigkeit
sorgfältig lesen

Werbung

loading

Verwandte Anleitungen für Buderus FM456

Inhaltszusammenfassung für Buderus FM456

  • Seite 1 Serviceanleitung Funktionsmodul FM456 Für das Fachhandwerk FM457 Vor Inbetriebnahme und Servicetätigkeit sorgfältig lesen...
  • Seite 2 ® UNIDOMO Web: www.unidomo.de Telefon: 04621- 30 60 89 0 Mail: info@unidomo.com Öffnungszeiten: Mo.-Fr. 8:00-17:00 Uhr a member of DAIKIN group � Individuelle Beratung � Komplettpakete Kostenloser Versand Über 15 Jahre Erfahrung � � Hochwertige Produkte Markenhersteller � �...
  • Seite 3 ..... . . 42 Art der Folgeschaltung einstellen ....43 Funktionsmodul FM456/FM457 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 4 ....... . 86 Stichwortverzeichnis ......88 Funktionsmodul FM456/FM457 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 5 Personenschäden – auch mit Todesfolge – sowie Sach- und Um- weltschäden führen. Bestimmungsgemäße Verwendung Die Funktionsmodule FM456 und FM457 können Sie in die Regel- geräte des Regelsystems Logamatic 4000 einbauen. Sie benötigen für einen einwandfreien Betrieb mindestens die Software-Version 6.xx des Regelgerätes und der Bedieneinheit MEC2.
  • Seite 6 ANLAGENSCHADEN Weist auf eine potenziell gefährliche Situation hin, die zu mittleren VORSICHT! oder leichten Körperverletzungen oder zu Sachschäden führen kann. ANWENDERHINWEIS Anwendertipps für eine optimale Gerätenutzung und -einstellung sowie sonstige nützliche Informationen. Funktionsmodul FM456/FM457 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 7 Sicherheit Beachten Sie diese Hinweise Die Funktionsmodule FM456 und FM457 wurden nach dem Stand der Technik und den anerkannten sicherheitstechnischen Regeln konzipiert und gebaut. Dennoch können bei unsachgemäßer Servicetätigkeit Sachschä- den nicht vollständig ausgeschlossen werden. Lesen Sie vor Beginn Ihrer Servicetätigkeit an den Funktionsmo- dulen FM456 und FM457 diese Serviceanleitung sorgfältig durch.
  • Seite 8 ® UNIDOMO Web: www.unidomo.de Telefon: 04621- 30 60 89 0 Mail: info@unidomo.com Öffnungszeiten: Mo.-Fr. 8:00-17:00 Uhr a member of DAIKIN group � Individuelle Beratung � Komplettpakete Kostenloser Versand Über 15 Jahre Erfahrung � � Hochwertige Produkte Markenhersteller � �...
  • Seite 9 Abschaltung vom Stromnetz vorhanden ist. Falls keine Trennvorrichtung vorhanden ist, müssen Sie eine einbauen. ANWENDERHINWEIS Verwenden Sie nur Originalersatzteile von Buderus. Für Schäden, die durch nicht von Buderus gelieferte Ersatzteile entstehen, kann Buderus keine Haftung übernehmen. Entsorgung Elektronische Bauteile gehören nicht in den Hausmüll.
  • Seite 10 Mit diesen KSE-Modulen (Kaskadenmodulen) können mehrere Buderus Wandheizkessel mit UBA 1.x, bzw. verschiedene wand- oder bodenstehende Heizkessel mit EMS/UBA3 angesteuert wer- den (FM456: bis zu 2 Heizkessel; FM457: bis zu 4 Heizkessel). Die Wandheizkessel können über unterschiedliche Leistungen verfü- gen.
  • Seite 11 Handbetrieb. Die Fehlermeldungen erscheinen als Klartext in der Bedieneinheit MEC2. Leuchtdioden für die Funktionen Anzeige Brenner in Betrieb ungemischter Heizkreis im Sommerbetrieb Heizkreispumpe in Betrieb Warmwasser über Heizkessel 1 aktiv Kessel im Abgastest Funktionsmodul FM456/FM457 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 12 Zu diesem Zweck nutzen Sie bitte die Urlaubsfunktion (siehe Be- dienungsanleitung des Regelgerätes Logamatic 4323). Die Regelfunktionen laufen während des Handbetriebs weiter. Bild 1 Eingang 0 – 10 V Eingangsspannung in V (Werkeinstellung) Kesselsolltemperatur in °C Funktionsmodul FM456/FM457 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 13 Produktbeschreibung 7 748 018 515-03.1RS Bild 2 Eingang 0 – 10 V Eingangsspannung in V (Werkeinstellung) Leistungsanforderung in % Funktionsmodul FM456/FM457 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 14 Das Modul meldet sich als FM451/452/454 geschlossen Nur erforderlich, wenn das Modul als Ersatzteil verwendet wird. ANWENDERHINWEIS In Verbindung mit EMS muss der Drahtbrückenschalter geöffnet sein. Bild 3 Drahtbrückenschalter (z. B. FM457) Funktionsmodul FM456/FM457 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 15 ® UNIDOMO Web: www.unidomo.de Telefon: 04621- 30 60 89 0 Mail: info@unidomo.com Öffnungszeiten: Mo.-Fr. 8:00-17:00 Uhr a member of DAIKIN group � Individuelle Beratung � Komplettpakete Kostenloser Versand Über 15 Jahre Erfahrung � � Hochwertige Produkte Markenhersteller � �...
  • Seite 16 Fachpersonal vorgenommen werden sollten. Die Heizkreispumpe wird eingeschaltet. AUT: Der Heizkreis arbeitet im Automatik-Betrieb. Die Heizkreispumpe ist ausgeschaltet. Die Regelfunktionen laufen weiter. Die aktuellen Funktionen werden durch Leuchtdioden angezeigt. Funktionsmodul FM456/FM457 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 17 Befestigungsmaterial für Fühler 9 mm Funktionsmodul FM456 Funktionsmodul FM457 Die Fühler können je nach Einbausituation für die in Tabelle 3, Seite 17 genann- ten Fühleranschlüsse verwendet werden. Die Kennlinien sind identisch. Nicht abgebildet Bedienungsanleitung, Serviceanleitung, Schaltplan Funktionsmodul FM456/FM457 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 18 Ausnahmen: Bestimmte Funktionsmodule müssen in festgelegten Steckplätzen eingebaut werden (z. B. FM446 in Steckplatz 4, wenn vorhanden Unterlagen der Funktionsmodule beachten). Das Modul kann nur im Master mit der Adresse 0 oder 1 eingebaut werden. Funktionsmodul FM456/FM457 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 19 Verfügung. Auf den Leisten sind farbige Aufkleber mit Beschriftung entsprechend den zugehörigen Steckern ange- bracht. Die Stecker sind farbig markiert und codiert. Die Ein- und Ausgänge richtig anschließen. Bild 6 Ein- und Ausgänge Funktionsmodul FM456/FM457 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 20 Spannung 0 - 10 Leistungsgeführt betrieben werden, Refe- 1 / 2 Volt renzpunkt ist der Anlagenvorlauffühler. Tab. 3 Fühleranschlüsse ANWENDERHINWEIS Achten Sie darauf, dass Sie die Fühler richtig anschließen und in den richtigen Positionen montieren. Funktionsmodul FM456/FM457 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 21 … EMS/UBA 4 Schnittstelle zum 4. EMS-Heizkessel Wenn ein 2. FM456/FM457 installiert ist, gilt auf dem rechten (2.) FM456/FM457 die Klemme EMS 1 für den 5. Heizkessel, die Klemme EMS 2 für den 6. Heizkessel, die Klemme EMS 3 für den 7.
  • Seite 22 Brenner- EMS-Feuerungs- UBA 1.x UBA 3 UBA 3.5 steuerung automat SAFe Grundbe- UBA 1.x Basiscontroller BC10 dienung Kennzeich- „EMS/ „EMS/ „UBA“ „EMS/SAFe“ nung UBA 3“ UBA 3.5“ Kennzeichnung der Kesseltypen Tab. 4 Funktionsmodul FM456/FM457 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 23 Fehlerfall nicht zu einer Überhitzung des Heiz- kreises bzw. des Warmwassers kommen kann (siehe technische Unterlagen zum UBA). Bild 7 Bedienelemente des UBA 1.x Netzschalter Display Schornsteinfegerschalter Abdeckung der 2. Bedienebene Kesselwassertemperaturregler (Regler Warmwassertemperatur) Funktionsmodul FM456/FM457 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 24 Bedienelemente am BC10 Betriebsschalter Drehknopf für Warmwasser-Sollwert LED „Warmwasserbereitung“ Display zur Statusanzeige Drehknopf für maximale Kesseltemperatur im Heizbetrieb LED „Wärmeanforderung“ LED „Brenner“ (An/Aus) Diagnosestecker Taste „Statusanzeige“ 10 Taste „Abgastest“ 11 Taste „Reset“ (Entstörknopf) Funktionsmodul FM456/FM457 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 25 Zustand Erläuterung Leistung auf 11 kW (50 kW) Nicht eingesteckt begrenzt (nur für Heizkessel mit UBA 3) Leistung nicht begrenzt (Aus- Eingesteckt lieferungszustand) Bild 9 Rückseite des Basiscontrollers BC10 Jumper für Leistungsbegrenzung Funktionsmodul FM456/FM457 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 26 Logamax plus GB112-60 BE Logamax U112-19 Logamax U114-19 Logamax U122-20 Logamax U122-24 Logamax U124-20K Logamax U124-24K Logamax plus GB112-24 BE Logamax plus GB112-29 BE Logamax plus GB112-43 BE Tab. 5 Zugelassene Kesseltypen UBA1/UBA1.5 Funktionsmodul FM456/FM457 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 27 Logamax plus GB152-16 Mehrfach 1078 Logamax plus GB152T-24/28 SLS 1080 Logamax plus GB152T-24/28 1081 Logamax plus GB152T-16/19 Tab. 6 Zugelassene Kesseltypen EMS/UBA3 1)Bei Einsatz diese Kessels sind bestimmte Einstellungen zu beachten, siehe Anwenderhinweis Seite 48. Funktionsmodul FM456/FM457 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 28 SAFe 20 6014 Logano G244-55 SAFe 20 6015 Logano G244-60 Tab. 8 Zugelassene Kesseltypen EMS/SAFe 1)Bei Einsatz diese Kessels sind bestimmte Einstellungen zu beachten, siehe Anwenderhinweis Seite 48. 2)Nur für 1-Kessel-Anlagen geeignet. Funktionsmodul FM456/FM457 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 29 6046 Logano plus GB312-280/NL SAFe 40 6047 Logano plus GB312-90/NL Tab. 8 Zugelassene Kesseltypen EMS/SAFe 1)Bei Einsatz diese Kessels sind bestimmte Einstellungen zu beachten, siehe Anwenderhinweis Seite 48. 2)Nur für 1-Kessel-Anlagen geeignet. Funktionsmodul FM456/FM457 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 30 Im Display wird das aufgerufene Untermenü angezeigt. ALLG. KENNDATEN Min. Aussentemp. -10°C Drehknopf drehen, bis Untermenü „ 0 – 10V Eingang” erscheint. Taste „Anzeige“ drücken und gedrückt halten und Drehknopf bis zum gewünschten Sollwert (hier: „Temp.führung“) drehen. Funktionsmodul FM456/FM457 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 31 Bild 10 Eingang 0 – 10 V Eingangsspannung in V (Werkeinstellung) Kesselsolltemperatur in °C Der Startwert (Einschaltpunkt) der Kurve ist bei positiver Kennlinie auf 0,6 V festgelegt, Bild 10 zeigt die Werkeinstellung. Funktionsmodul FM456/FM457 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 32 Taste „Zurück“ drücken, um zur übergeordneten Ebene zurückzu- kehren. Drehknopf drehen, bis Untermenü „Temperaturführ. 10V ent- spricht” erscheint. Taste „Anzeige“ drücken und gedrückt halten und Drehknopf bis zum gewünschten Sollwert (hier: „90°C“) drehen. Funktionsmodul FM456/FM457 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 33 Die Leistungsführung funktioniert mit einem Kessel oder mit einer Kaskade von identischen Kesseln (Typ und Leistung). Wenn Sie für den 0 – 10-V-Eingang Leistungsführung gewählt ha- ben, können Sie bei Bedarf die Kennlinie für die externe Leistungs- führung anpassen. Funktionsmodul FM456/FM457 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 34 Regelgerät vorhandenen 0 – 10-Volt-Eingänge auch be- schaltet werden. Denn ein offener Eingang entspricht 0 Volt und würde 100 % Leistung anfordern. Die Anforderung müsste ggf. parallel auf alle 0 – 10-Volt-Eingänge eines Regelgerätes aufgelegt werden. Funktionsmodul FM456/FM457 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 35 Taste „Anzeige“ loslassen, um Eingabe zu speichern. Leistungsführung 0V entspricht Drehknopf drehen, bis Untermenü „10V entspricht ...%“ erscheint. Taste „Anzeige“ gedrückt halten und Drehknopf bis zum ge- wünschten Wert (hier: „10V entspricht 100%“) drehen. Funktionsmodul FM456/FM457 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 36 10V entspricht 100% Taste „Zurück“ drücken, um zur übergeordneten Ebene zurückzu- kehren. Eingabebereich Werkeinstellung Leistungsführung 0 V 0 % – 100 % Leistungsführung 10 V 0 % – 100 % 100 % Funktionsmodul FM456/FM457 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 37 Kesselkenndaten Kesselkenndaten Wenn im Regelgerät ein Mehrkesselmodul steckt, z. B. KSE Modul FM456 oder FM457, können Sie mit diesem Menü die Kesselkenn- daten einstellen. Anzahl Kessel Mit dieser Funktion können Sie die Anzahl der Kessel entspre- chend der Modulauswahl einstellen.
  • Seite 38 Taste „Anzeige“ drücken, um Untermenü aufzurufen (hier: „Anzahl Kessel“). Im Display wird das aufgerufene Untermenü angezeigt. KESSELKENNDATEN Anzahl Kessel Drehknopf drehen, bis Untermenü „Hydraulik“ erscheint. Im Display wird das aufgerufene Untermenü angezeigt. KESSELKENNDATEN Hydraulik mit Kesselpumpe mit hydr.Weiche Funktionsmodul FM456/FM457 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 39 Eingabebereich stellung Eingabe Wahlmög- mit Kessel- lichkeiten pumpe/ Hydraulik mit hydr. mit Kesselpumpe/ Weiche mit hydr. Weiche mit Kesselpumpe/ ohne hydr. Weiche ohne Kesselpumpe/ ohne hydr. Weiche Tab. 9 Wahlmöglichkeiten Hydraulik Funktionsmodul FM456/FM457 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 40 Taste „Anzeige“ gedrückt halten und Drehknopf bis zum ge- wünschten Wert (hier: „Drosselkl.Kessel“) drehen. Im Display blinkt der angewählte Wert. KESSELKENNDATEN Taste „Anzeige“ loslassen, um Eingabe zu speichern. Hydraulik Drosselkl.Kessel Funktionsmodul FM456/FM457 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 41 Drehknopf drehen, bis das Hauptmenü „Kesselkenndaten“ er- scheint. Taste „Anzeige“ drücken, um Untermenü aufzurufen (hier: „Anzahl Kessel“). Im Display wird das aufgerufene Untermenü angezeigt. KESSELKENNDATEN Anzahl Kessel Drehknopf drehen, um Untermenü „Erkennung Fremdwärme ab“ aufzurufen. Funktionsmodul FM456/FM457 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 42 5 °C – 20 °C Kesseltyp Mit dieser Funktion können Sie zwischen unterschiedlichen Kes- seltypen wählen. Serviceebene aufrufen. „Allg. Kenndaten“ erscheint als erstes Hauptmenü. Drehknopf drehen, bis das Hauptmenü „Kesselkenndaten“ er- scheint. Funktionsmodul FM456/FM457 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 43 Kesseltyp Niedertemperatur Taste „Zurück“ drücken, um zur übergeordneten Ebene zurückzu- kehren. ANWENDERHINWEIS In einer Mehrkesselanlage ist die Einstellung „Niedertemperatur“ zu wählen, sobald ein Nicht-Brennwertkessel installiert ist. Eingabebereich Werkeinstellung Brennwert Kesseltyp Brennwert Niedertemperatur Funktionsmodul FM456/FM457 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 44 KESSELKENNDATEN Kesselleistung 100% Taste „Anzeige“ gedrückt halten und Drehknopf bis zum ge- wünschten Wert (hier: „80%“) drehen. Im Display blinkt der angewählte Wert. KESSELKENNDATEN Taste „Anzeige“ loslassen, um Eingabe zu speichern. Kesselleistung Funktionsmodul FM456/FM457 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 45 Drehknopf drehen, bis Untermenü „Maximale Kesseltemperatur“ erscheint. Im Display wird das aufgerufene Untermenü angezeigt. KESSELKENNDATEN Maximale Kesseltemperatur 85°C Taste „Anzeige“ gedrückt halten und Drehknopf bis zum ge- wünschten Wert (hier: „70°C“) drehen. Funktionsmodul FM456/FM457 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 46 Taste „Anzeige“ drücken, um Untermenü aufzurufen (hier: „Anzahl Kessel“). Im Display wird das aufgerufene Untermenü angezeigt. KESSELKENNDATEN Anzahl Kessel Taste „Anzeige“ gedrückt halten und mit dem Drehknopf die An- zahl der Kessel auf mindestens 2 erhöhen. Funktionsmodul FM456/FM457 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 47 Wert (hier: „fest“) drehen. Im Display blinkt der angewählte Wert. KESSELKENNDATEN Taste „Anzeige“ loslassen, um Eingabe zu speichern. Folgeschaltung fest Taste „Zurück“ drücken, um zur übergeordneten Ebene zurückzu- kehren. Eingabebereich Werkeinstellung automatisch automatisch Folgeschaltung fest Funktionsmodul FM456/FM457 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 48 Am 2. des Monats: 3 — 4 — 2 — 1 Am 3. des Monats: 4 — 2 — 3 — 1 Am 4. des Monats: 2 — 3 — 4 — 1 usw. Funktionsmodul FM456/FM457 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 49 Serviceebene aufrufen. „Allg. Kenndaten“ erscheint als erstes Hauptmenü. Drehknopf drehen, bis das Hauptmenü „Warmwasser“ erscheint. Im Display wird das Hauptmenü „Warmwasser“ angezeigt SERVICEEBENE Warmwasser Taste „Anzeige“ drücken, um Untermenü aufzurufen (hier: „Warm- wasser“). Funktionsmodul FM456/FM457 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 50 Taste „Anzeige“ loslassen, um Eingabe zu speichern. Warmwasser EMS-3-Wegeventil Taste „Zurück“ drücken, um zur übergeordneten Ebene zurückzu- kehren. Eingabebereich Werkeinstellung nein UBA-Speicher UBA-Durchlauf selbstständig erkannte Voreinstellung Warmwasser EMS-3-Wegeventil im Online-Betrieb EMS-Ladepumpe EMS-Durchlauf Funktionsmodul FM456/FM457 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 51 Menü vorgenommenen Änderung. – Warmwasser-Komfort: Im Nachtbetrieb kann der Kessel wäh- rend Warmwasserzapfung in Betrieb gehen (abhängig von der Warmwasser-Isttemperatur und der Zapfmenge). – Anzeige des Durchflussmengenwertes (über Durchflussmen- genfühler) über BC10 Funktionsmodul FM456/FM457 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 52 Taste „Anzeige“ drücken, um Untermenü aufzurufen (hier: „Warm- wasser“). Im Display wird das aufgerufene Untermenü angezeigt. WARMWASSERDATEN Warmwasser Drehknopf drehen, bis Untermenü „Bereich bis“ erscheint. Im Display wird das aufgerufene Untermenü angezeigt. WARMWASSERDATEN Bereich bis 60°C Funktionsmodul FM456/FM457 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 53 Im Display blinkt der angewählte Wert. WARMWASSERDATEN Taste „Anzeige“ loslassen, um Eingabe zu speichern. Bereich bis 80°C Taste „Zurück“ drücken, um zur übergeordneten Ebene zurückzu- kehren. Eingabebereich Werkeinstellung Bereich bis 60 °C – 80 °C 60 °C Funktionsmodul FM456/FM457 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 54 Drehknopf drehen, bis Untermenü „Optimierung für Einschalten“ erscheint. Im Display wird das aufgerufene Untermenü angezeigt. WARMWASSERDATEN Optimierung für Einschalten nein Taste „Anzeige“ gedrückt halten und Drehknopf bis zum ge- wünschten Wert (hier: „ ja“) drehen. Funktionsmodul FM456/FM457 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 55 Warmwassertemperatur erreicht wird. Die Speicherladepumpe hat eine feste Nachlaufzeit von 3 Minuten nach dem Abschalten des Brenners. Serviceebene aufrufen. „Allg. Kenndaten“ erscheint als erstes Hauptmenü. Drehknopf drehen, bis das Hauptmenü „Warmwasser“ erscheint. Funktionsmodul FM456/FM457 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 56 Wert (hier: „nein“) drehen. Im Display blinkt der angewählte Wert. WARMWASSERDATEN Taste „Anzeige“ loslassen, um Eingabe zu speichern. Restwärmenutzung nein Taste „Zurück“ drücken, um zur übergeordneten Ebene zurückzu- kehren. Eingabebereich Werkeinstellung Restwärmenutzung nein Funktionsmodul FM456/FM457 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 57 WARMWASSERDATEN Hysterese Taste „Anzeige“ gedrückt halten und Drehknopf bis zum ge- wünschten Wert (hier: „-20K“) drehen. Im Display blinkt der angewählte Wert. KESSELKENNDATEN Taste „Anzeige“ loslassen, um Eingabe zu speichern. Hysterese -20K Funktionsmodul FM456/FM457 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 58 Sie können die thermische Desinfektion auch über Ihr eigenes Schaltprogramm einstellen Serviceebene aufrufen. „Allg. Kenndaten“ erscheint als erstes Hauptmenü. Drehknopf drehen, bis das Hauptmenü „Warmwasser“ erscheint. Taste „Anzeige“ drücken, um Untermenü aufzurufen (hier: „Warm- wasser“). Funktionsmodul FM456/FM457 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 59 Im Display wird der eingestellte Wert angezeigt. WARMWASSERDATEN Taste „Anzeige“ loslassen, um Eingabe zu speichern. Thermische Desinfektion Taste „Zurück“ drücken, um zur übergeordneten Ebene zurückzu- kehren. Eingabebereich Werkeinstellung nein Thermische Desinfektion nein Funktionsmodul FM456/FM457 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 60 Taste „Anzeige“ drücken, um Untermenü aufzurufen (hier: „Warm- wasser“). Im Display wird das aufgerufene Untermenü angezeigt. WARMWASSERDATEN Warmwasser Drehknopf drehen, bis Untermenü „Temperatur Desinfektion“ er- scheint. Im Display wird das aufgerufene Untermenü angezeigt. WARMWASSERDATEN Temperatur Desinfektion 70°C Funktionsmodul FM456/FM457 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 61 Drehknopf drehen, bis das Hauptmenü „Warmwasser“ erscheint. Taste „Anzeige“ drücken, um Untermenü aufzurufen (hier: „Warm- wasser“). Im Display wird das aufgerufene Untermenü angezeigt. WARMWASSERDATEN Warmwasser Drehknopf drehen, bis Untermenü „Wochentag Desinfektion“ er- scheint. Funktionsmodul FM456/FM457 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 62 Desinfektion durchgeführt werden soll. Serviceebene aufrufen. „Allg. Kenndaten“ erscheint als erstes Hauptmenü. Drehknopf drehen, bis das Hauptmenü „Warmwasser“ erscheint. Taste „Anzeige“ drücken, um Untermenü aufzurufen (hier: „Warm- wasser“). Funktionsmodul FM456/FM457 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 63 Im Display wird der eingestellte Wert angezeigt. WARMWASSERDATEN Taste „Anzeige“ loslassen, um Eingabe zu speichern. Uhrzeit Desinfektion 18:00 Taste „Zurück“ drücken, um zur übergeordneten Ebene zurückzu- kehren. Eingabebereich Werkeinstellung Uhrzeit Desinfektion 00:00 Uhr – 23:00 Uhr 01:00 Uhr Funktionsmodul FM456/FM457 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 64 Drehknopf drehen, bis Untermenü „Uhrzeit Desinfektion“ er- scheint. Im Display wird das aufgerufene Untermenü angezeigt. WARMWASSERDATEN Tägliche Aufheizung inaktiv Taste „Anzeige“ gedrückt halten und Drehknopf bis zum ge- wünschten Wert (hier: „18:00“) drehen. Funktionsmodul FM456/FM457 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 65 Serviceebene aufrufen. „Allg. Kenndaten“ erscheint als erstes Hauptmenü. Drehknopf drehen, bis das Hauptmenü „Warmwasser“ erscheint. Taste „Anzeige“ drücken, um Untermenü aufzurufen (hier: „Warm- wasser“). Im Display wird das aufgerufene Untermenü angezeigt. WARMWASSERDATEN Warmwasser Funktionsmodul FM456/FM457 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 66 Wert (hier: „nein“) drehen. Im Display wird der eingestellte Wert angezeigt. WARMWASSERDATEN Taste „Anzeige“ loslassen, um Eingabe zu speichern. Zirkulation nein Taste „Zurück“ drücken, um zur übergeordneten Ebene zurückzu- kehren. Eingabebereich Werkeinstellung Zirkulation nein Funktionsmodul FM456/FM457 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 67 – um 06:30 Uhr für 3 Minuten, – usw. bis 22:00 Uhr zyklisch eingeschaltet. Serviceebene aufrufen. „Allg. Kenndaten“ erscheint als erstes Hauptmenü. Drehknopf drehen, bis das Hauptmenü „Warmwasser“ erscheint. Taste „Anzeige“ drücken, um Untermenü aufzurufen (hier: „Warm- wasser“). Funktionsmodul FM456/FM457 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 68 Taste „Zurück“ drücken, um zur übergeordneten Ebene zurückzu- kehren. Eingabebereich Werkeinstellung 1 mal an 2 mal an 3 mal an Zirkulation pro Stunde 2 mal an 4 mal an 5 mal an 6 mal an Dauerbetrieb Funktionsmodul FM456/FM457 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 69 Alle Funktionen sind regeltech- nisch deaktiviert. Verlassen Sie nach Ende des Relaistests diese Funktion, um Schäden an der Anlage zu vermeiden. Sie können mit den Modulen FM456/FM457 die folgenden Relais aufrufen: – Heizkreis 1 7 (je nach Steckplatz) –...
  • Seite 70 Drehknopf drehen, bis Untermenü „Heizkreis 3“ erscheint (KSE- Modul auf Steckplatz 2). Im Display wird das aufgerufene Untermenü angezeigt. RELAISTEST Heizkreis 3 Taste „Anzeige“ drücken, um ein weiteres Untermenü aufzurufen (hier: „Umwälzpumpe“). Funktionsmodul FM456/FM457 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 71 Taste „Anzeige“ drücken, um ein weiteres Untermenü aufzurufen (hier: „Ladung“). Im Display wird das aufgerufene Untermenü angezeigt. RELAISTEST Warmwasser Ladung Taste „Anzeige“ gedrückt halten und Drehknopf bis zum ge- wünschten Wert (hier: „an“) drehen. Funktionsmodul FM456/FM457 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 72 Drehknopf drehen, bis Untermenü „KSE“ erscheint. Im Display wird das aufgerufene Untermenü angezeigt. RELAISTEST Taste „Anzeige“ drücken, um ein weiteres Untermenü aufzurufen (hier: „Störmelderelais“). Im Display wird das aufgerufene Untermenü angezeigt. RELAISTEST Störmelderelais keine Störung Funktionsmodul FM456/FM457 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 73 WARMWASSERDATEN Taste „Anzeige“ loslassen, um Eingabe zu speichern. Störmelderelais Störung liegt an Taste „Zurück“ drücken, um zur übergeordneten Ebene zurückzu- kehren. ANWENDERHINWEIS Wenn der „Relaistest“ beendet wird, werden alle vorgenommenen Einstellungen gelöscht. Funktionsmodul FM456/FM457 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 74 – UBA einschalten. werden. – UBA ausgeschaltet. – UBA tauschen. Es wird kein Warm- UBA defekt. – KSE-Modul tauschen. wasser mehr bereitet. – Modul defekt. – Es wird nicht geheizt. Tab. 11 Störmeldungen Funktionsmodul FM456/FM457 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 75 Mit dem Monitor-Menü „Hydr. Weiche“ können Sie sich die Daten für die Weiche anzeigen lassen. Serviceebene aufrufen. „Allg. Kenndaten“ erscheint als erstes Hauptmenü. Drehknopf drehen, bis das Hauptmenü „Monitor“ erscheint. Im Display wird das aufgerufene Hauptmenü angezeigt. SERVICEEBENE Monitor Funktionsmodul FM456/FM457 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 76 Mit den Monitor-Menü „Kessel“ können Sie sich die Daten für die Heizkessel anzeigen lassen. Serviceebene aufrufen. „Allg. Kenndaten“ erscheint als erstes Hauptmenü. Drehknopf drehen, bis das Hauptmenü „Monitor“ erscheint. Im Display wird das aufgerufene Hauptmenü angezeigt. SERVICEEBENE Monitor Taste „Anzeige“ drücken. Funktionsmodul FM456/FM457 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 77 Taste „Zurück“ drücken, um zur übergeordneten Ebene zurückzu- kehren. ANWENDERHINWEIS Die Wartungsmeldung „nach Betriebsstunden“ ist nur bei „Anzahl Kessel 1“ anwendbar. Die Wartungsmeldung „nach Datum“ wird nur unter „Anzahl Kessel 1“ angezeigt – gilt aber für alle Kessel. Funktionsmodul FM456/FM457 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 78 °C Funktionsmodul FM456 oder FM457 Vorlauf Vorlauftemperatur Sollwert/Istwert °C Rücklauf Rücklauftemperatur Istwert °C Starts Anzahl Brennerstarts Status aktueller Betriebsstatus Servicecode Servicecode zur Differenzierung der Statusmeldung Tab. 13 Kessel-Monitordaten für Heizkessel mit EMS/UBA3 Funktionsmodul FM456/FM457 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 79 Betriebsdruck der Heizungsanlage Flammenstrom gemessener Flammenstrom µA Zündung Zündung an/aus Flamme Flamme an/aus Ventil 1 Brennerventil Stufe 1 auf/zu Ventil 2 Brennerventil Stufe 2 auf/zu Tab. 13 Kessel-Monitordaten für Heizkessel mit EMS/UBA3 Funktionsmodul FM456/FM457 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 80 Betriebsdruck der Heizungsanlage Flammenstrom gemessener Flammenstrom µA Zündung Zündung an/aus Flamme Flamme an/aus Ventil 1 Brennerventil Stufe 1 auf/zu Ventil 2 Brennerventil Stufe 2 auf/zu Tab. 14 Kessel-Monitordaten für Heizkessel mit EMS/SAFe Funktionsmodul FM456/FM457 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 81 Status an. Bei verriegelnden Sicherheitsabschaltungen blinkt das Display. Taste „Statusanzeige“ drücken, um den Servicecode auszule- sen. Taste „Statusanzeige“ mehrmals drücken, um weitere Serviceinforma- tionen anzuzeigen, bis der Status des Kessels wieder angezeigt wird. Funktionsmodul FM456/FM457 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 82 Funktion des Fühlers schluss der Fühlerlei- tung. Ladepumpe prüfen. – Fühler gealtert. Fühleranbringung am – Ladepumpe falsch an- Warmwasserspeicher geschlossen oder de- prüfen. fekt. Tab. 15 Mögliche Meldungen bei Warmwasser EMS Störungen Funktionsmodul FM456/FM457 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 83 Ordnung, Öl- dass das Öl seine Be- vorwärmer austauschen. triebstemperatur erreicht hat. Tab. 16 Mögliche Meldungen bei EMS Störungen ANWENDERHINWEIS Andere Störungen sind in den Unterlagen des eingesetzten Heiz- kessels beschrieben. Funktionsmodul FM456/FM457 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 84 Steckverbindung Flammen- fühler am SAFe prüfen. Brennereinstellung prüfen und ggf. korrigieren. Flammenfühler-Signal in 1. und 2. Stufe mittels RC30 prüfen. Falls nicht in Ord- nung, Flammenfühler aus- tauschen. Tab. 17 Wartungsmeldungen Funktionsmodul FM456/FM457 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 85 Beschädi- – Fehlerhafte Brennereinstellung. gung (Elektrodenabstand) – Fehlerhafte Brennerkomponenten. prüfen, ggf. austauschen. Öldüse austauschen. Ölabschlussventil des Ölvor- wärmers austauschen. Mischsystem prüfen ggf. rei- nigen. Brennereinstellung prüfen, ggf. korrigieren. Tab. 17 Wartungsmeldungen Funktionsmodul FM456/FM457 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 86 Steckerbelegung 1./2. Mag- netventil prüfen (Fehler 6L/ 516). Flammenfühler-Strom im Betrieb prüfen. Falls Signal < 50 µA, Winkelhalter (bei G135) prüfen und ggf. reini- gen, evtl. Flammenfühler austauschen. Tab. 17 Wartungsmeldungen Funktionsmodul FM456/FM457 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 87 Fehler beheben. Flammenfühler austau- schen. SAFe austauschen. H11 SLS-Fühlerfehler Fühler Kaltwassereintritt unterbro- UBA3.5 Fühler prüfen, ggf. austau- chen. schen. H12 SLS-Fühlerfehler Speicherfühler unterbrochen. UBA3.5 Fühler prüfen, ggf. austau- schen. Tab. 17 Wartungsmeldungen Funktionsmodul FM456/FM457 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 88 Tab. 18 Technische Daten FM456/FM457 Fühler Messbereich untere Fehlergrenze kleinster Anzeigewert größter Anzeigewert obere Fehlergrenze Fühler in °C in °C in °C in °C –50 –40 >70 < –5 >125 Tab. 19 Messbereich Funktionsmodul FM456/FM457 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 89 Anhand des Diagramms können Sie feststellen, ob eine Überein- stimmung zwischen Temperatur und Widerstandswert vorliegt. ANWENDERHINWEIS Bei allen Kennlinien beträgt die Fühlertoleranz max. 3 %/25 °C. Bild 13 Kennlinie Außentemperaturfühler Kennlinie Außentemperaturfühler Funktionsmodul FM456/FM457 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 90 Fühlerkennlinien Bild 14 Kennlinie Außentemperaturfühler und Kesselwasser- (Anlagenvorlauf-), Vorlauf-,Warmwasser- Temperaturfühler Kennlinie Kesselwasser- (Anlagenvorlauf-), Vorlauf-, Warmwasser-Temperaturfühler Funktionsmodul FM456/FM457 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
