ANSCHLUSS DES LEISTUNGSTEILS
5.2.1.1 Klemmleiste X1A für 400 V-Geräte
Name
Funktion
L1
Netzanschluss
L2
3-phasig
L3
U
V
Motoranschluss
W
+
DC-Klemmen
-
Anschluss für Bremswider-
R
stand (zwischen + und R)

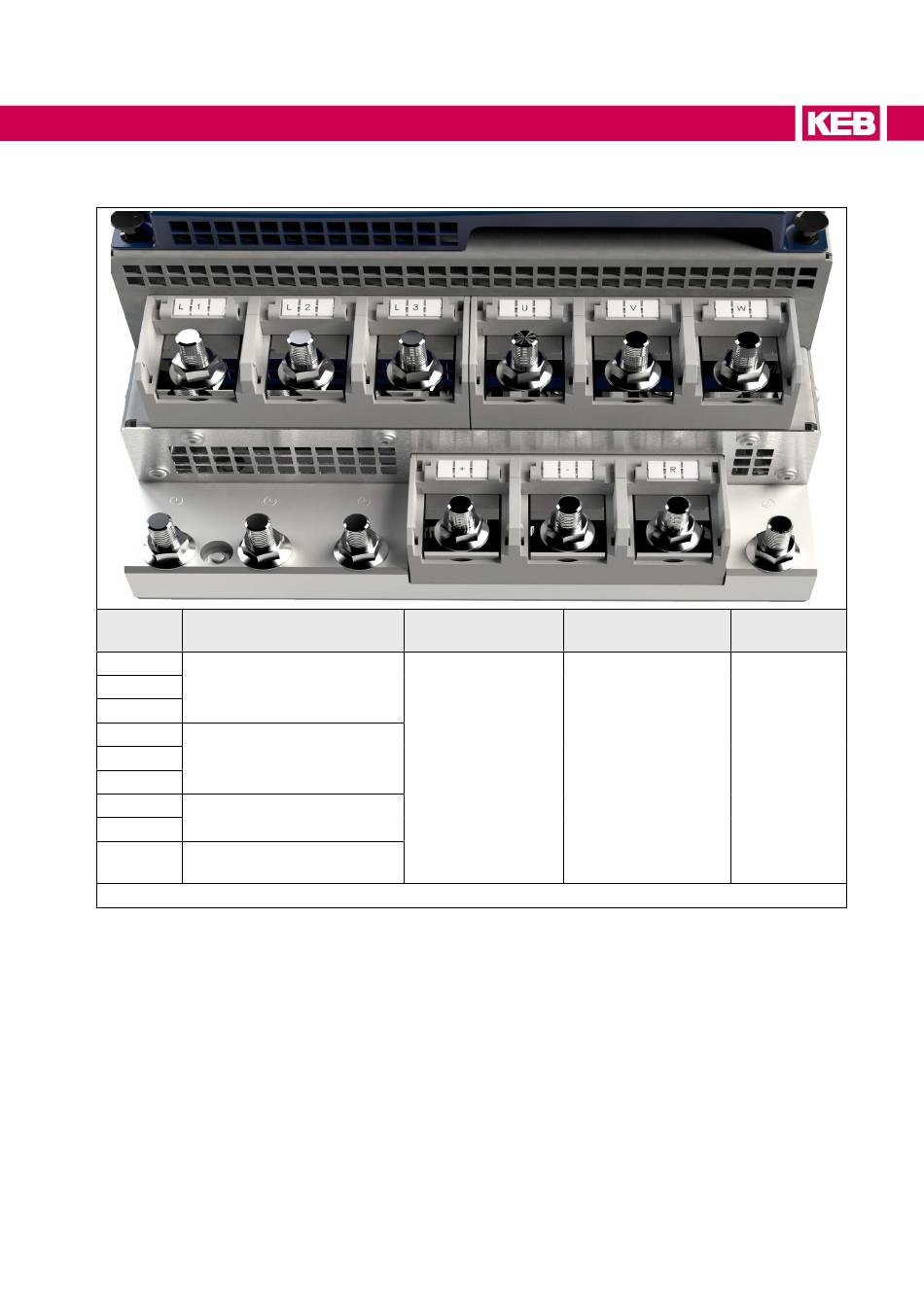

Abbildung 23: Klemmleiste X1A für 400 V-Geräte
Klemmenanschluss Anzugsdrehmoment
12 mm Stehbolzen
für M12-Kabelschuhe
Max. Anzahl
der Leiter
35 Nm
310 lb inch
2
63
