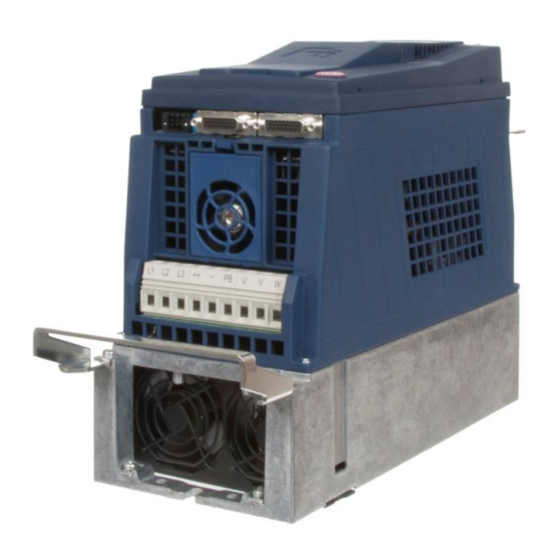

COMBIVERT F6
GEBRAUCHSANLEITUNG | INSTALLATION F6 STEUERUNG PRO
Originalanleitung
Dokument 20182705 DE 03

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für KEB COMBIVERT F6

Inhaltszusammenfassung für KEB COMBIVERT F6

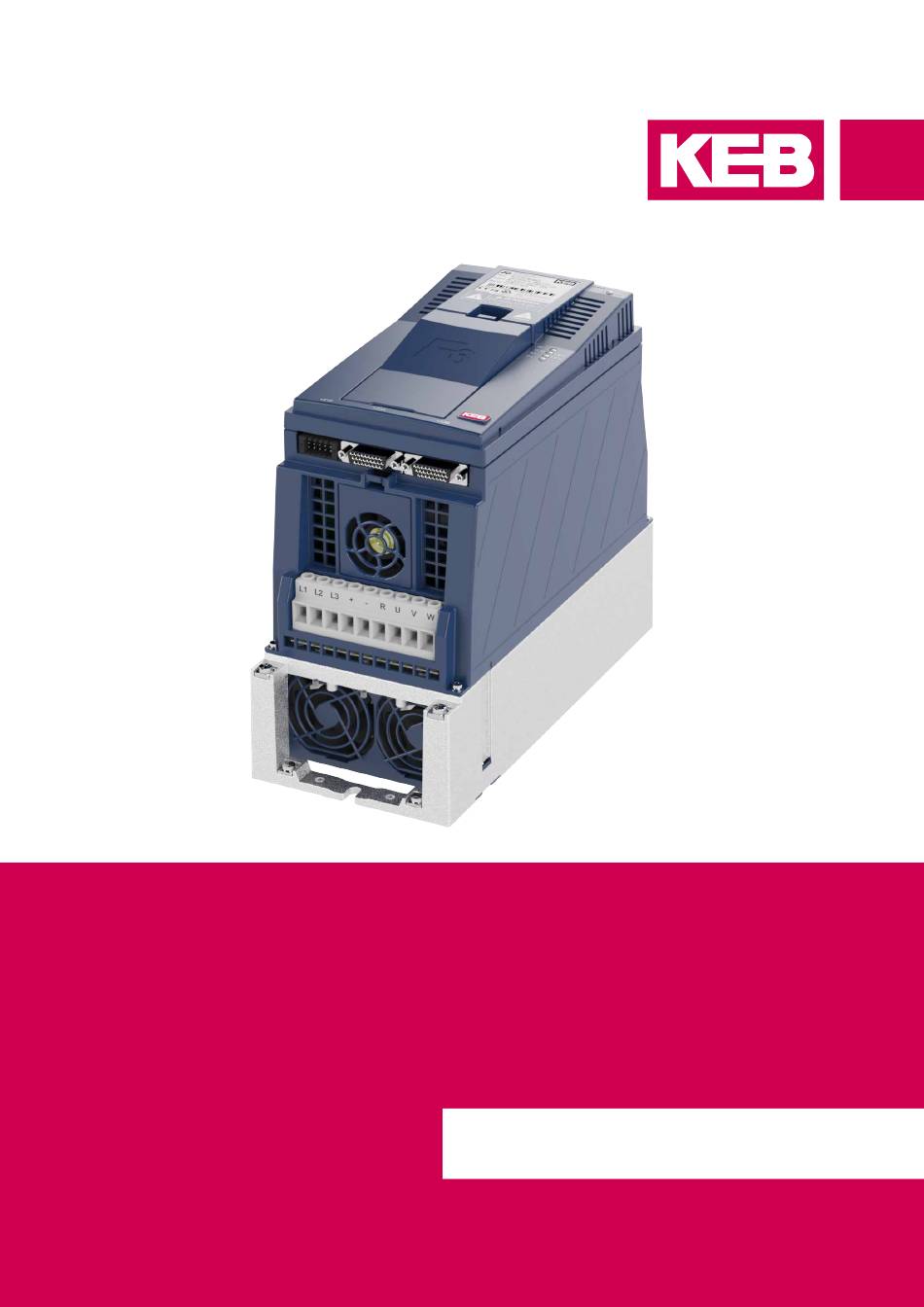

  • Seite 1 COMBIVERT F6 GEBRAUCHSANLEITUNG | INSTALLATION F6 STEUERUNG PRO Originalanleitung Dokument 20182705 DE 03...

  • Seite 3: Vorwort

    VORwORT Vorwort Die beschriebene Hard- und Software sind Entwicklungen der KEB Automation KG. Die beigefügten Unterlagen entsprechen dem bei Drucklegung gültigen Stand. Druckfehler, Irrtümer und technische Änderungen vorbehalten. Signalwörter und Auszeichnungen Bestimmte Tätigkeiten können während der Installation, des Betriebs oder danach Ge- fahren verursachen.

  • Seite 4: Gesetze Und Richtlinien

    Open Source Software enthalten. Sofern einschlägig, sind die Lizenzbestimmungen dieser Software in den Gebrauchsanleitungen enthalten. Die Gebrauchsanleitungen lie- gen Ihnen bereits vor, sind auf der Website von KEB zum Download frei verfügbar oder können bei dem jeweiligen KEB-Ansprechpartner gerne angefragt werden.

  • Seite 5: Inhaltsverzeichnis

    INHALTSVERZEICHNIS Inhaltsverzeichnis Vorwort ..............................3 Signalwörter und Auszeichnungen ....................3 Weitere Symbole ..........................3 Gesetze und Richtlinien ......................... 4 Gewährleistung und Haftung ......................4 Unterstützung ..........................4 Urheberrecht ..........................4 Inhaltsverzeichnis ..........................5 Abbildungsverzeichnis .......................... 7 Tabellenverzeichnis ..........................8 Glossar ..............................9 Normen für Steuerungen mit/ohne Sicherheitstechnik ..............11 1 Grundlegende Sicherheitshinweise ......
  • Seite 6 INHALTSVERZEICHNIS 2.2.9 Status LEDs ........................18 2.2.9.1 Bootanzeige ........................18 2.2.9.2 VCC - LED ........................18 2.2.9.3 NET ST - LED ......................... 18 2.2.9.4 DEV ST - LED ......................... 19 2.2.9.5 OPT - LED ........................19 2.3 Anschluss der Steuerung ......................19 2.3.1 Montage von Anschlusslitzen an PUSH IN-Klemmen ............20 2.4 Belegung der Klemmleiste X2A ....................

  • Seite 7: Abbildungsverzeichnis

    ABBILDUNGSVERZEICHNIS Abbildungsverzeichnis Abbildung 1: Übersicht Steuerung ......................16 Abbildung 2: Montage von Steuerleitungen ..................20 Abbildung 3: Belegung der Klemmleiste X2A ..................21 Abbildung 4: Anschluss der digitalen Eingänge an X2A ............... 22 Abbildung 5: Beispiele zum Anschluss der digitalen Ausgänge an X2A ..........23 Abbildung 6: Anschluss Relaisausgang ....................

  • Seite 8: Tabellenverzeichnis

    TABELLENVERZEICHNIS Tabellenverzeichnis Tabelle 1: Zubehör..........................15 Tabelle 2: LEDs beim Einschalten ....................18 Tabelle 3: LED Funktion VCC......................18 Tabelle 4: LED Funktion NET-ST ..................... 18 Tabelle 5: LED Funktion DEV-ST ..................... 19 Tabelle 6: LED Funktion OPT ......................19 Tabelle 7: Aderendhülsen und Abisolierlänge .................. 20 Tabelle 8: Spannungsausgang der Steuerung .................

  • Seite 9: Glossar

    1-phasiges Netz Bezugspotenzial, Masse 3-phasiges Netz GTR7 Bremstransistor Wechselstrom oder -spannung Hersteller Der Hersteller ist KEB, sofern nicht Ab 07/2019 ersetzt AIC die bisherige anders bezeichnet (z.B. als Ma- Bezeichnung AFE schinen-, Motoren-, Fahrzeug- oder AFE-Filter Ab 07/2019 ersetzt AIC-Filter die...
  • Seite 10 GLOSSAR Begriff aus der Sicherheitstechnik (EN 61508-1...7) für die Größe der Fehlerwahrscheinlichkeit Begriff aus der Sicherheitstechnik (EN 61508-1...7) für die Größe der Fehlerwahrscheinlichkeit pro Stunde PT100 Temperatursensor mit R0=100Ω PT1000 Temperatursensor mit R0=1000Ω Kaltleiter zur Temperaturerfassung Pulsweitenmodulation (auch Puls- breitenmodulation) RJ45 Modulare Steckverbindung mit 8 Leitungen...

  • Seite 11: Normen Für Steuerungen Mit/Ohne Sicherheitstechnik

    NORmEN FÜR STEUERUNGEN mIT/OHNE SICHERHEITSTECHNIK Normen für Steuerungen mit/ohne Sicherheitstechnik DGUV Vorschrift 3 Elektrische Anlagen und Betriebsmittel DIN 46228-1 Aderendhülsen; Rohrform ohne Kunststoffhülse DIN 46228-4 Aderendhülsen; Rohrform mit Kunststoffhülse DIN IEC 60364-5-54 Errichten von Niederspannungsanlagen - Teil 5-54: Auswahl und Errichtung elektrischer Betriebsmittel - Erdungsanlagen, Schutzleiter und Schutzpotential- ausgleichsleiter (IEC 64/1610/CD) EN 60204-1...
  • Seite 12 NORmEN FÜR STEUERUNGEN mIT/OHNE SICHERHEITSTECHNIK...

  • Seite 13: Grundlegende Sicherheitshinweise

    Kenntnis über nationale Unfallverhütungsvorschriften (z.B. DGUV Vorschrift 1.2 Gültigkeit der vorliegenden Anleitung Die vorliegende Gebrauchsanleitung beschreibt den Steuerteil Pro des COMBIVERT F6. Diese Gebrauchsanleitung • enthält nur ergänzende Sicherheitshinweise. • ist nur gültig in Verbindung mit der Gebrauchsanleitung „Installation“ des COMBIVERT F6.

  • Seite 14: Elektrischer Anschluss

    GRUNDLEGENDE SICHERHEITSHINwEISE 1.3 Elektrischer Anschluss GEFAHR Elektrische Spannung an Klemmen und im Gerät ! Lebensgefahr durch Stromschlag ! ► Bei jeglichen Arbeiten am Gerät Versorgungsspannung abschalten und gegen Einschalten sichern. ► Warten bis der Antrieb zum Stillstand gekommen ist, weil eventuell generatorische Energie vorhanden sein kann.

  • Seite 15: Steuerung

    BESCHREIBUNG DER STEUERUNG 2 Steuerung 2.1 Beschreibung der Steuerung Die Steuerkarte stellt folgende Funktionen zu Verfügung: • Digitale und analoge Ein- und Ausgänge • Serielle Diagnoseschnittstelle zur Verbindung mit einem PC • Steuerungshardware „sicher getrennt“ nach EN 61800-5-1 • interne und/oder externe Versorgung der Steuerung möglich •...

  • Seite 16: Übersicht Der Anschluss- Und Bedienelemente

    ÜBERSICHT DER ANSCHLUSS- UND BEDIENELEmENTE 2.2 Übersicht der Anschluss- und Bedienelemente Temperaturüberwachung, Bremsenansteuerung/ -überwa- chung, digitale Temperatur- und Lageerfassung Steuerklemmleiste für digitale Ein-/Ausgänge; 24V-Versorgung; Relaisausgang; analoge Ein- und Ausgänge Sicherheitsmodul FS ST Geberschnittstelle Kanal A Geberschnittstelle Kanal B Diagnoseschnittstelle mit RS232/485-Schnittstelle nach DIN 66019II Protokoll /Operator Steckplatz...

  • Seite 17: Motorüberwachung X1C (Temperatur, Bremse)

    ÜBERSICHT DER ANSCHLUSS- UND BEDIENELEmENTE 2.2.1 motorüberwachung X1C (Temperatur, Bremse) Die Klemmleiste X1C ist eine 10-polige, steckbare Klemmleiste mit Federkraftanschluss. Sie umfasst: • 2 Ausgänge zur Ansteuerung von 24V-Motorbremsen • 2 Kontrolleingänge für Bremsen oder Relais • 1 analoger Eingang zur Temperaturerfassung 2.2.2 Steuerklemmleiste (X2A) Die Steuerklemmleiste X2A ist eine 28-polige steckbare, zweireihige Klemmleiste mit Federkraftanschluss.

  • Seite 18: Drehcodierschalter (S1, S2)

    ÜBERSICHT DER ANSCHLUSS- UND BEDIENELEmENTE 2.2.8 Drehcodierschalter (S1, S2) - in Vorbereitung - Bei aktivem CAN-Protokoll legen die Drehkodierschalter S1 (Low-Byte) und S2 (High- Byte) die Node-Id fest. Wenn beide Schalter auf „0“ oder eine fehlerhafte Node-Id ein- gestellt wird, ist die Node-Id aus fb64 aktiv. 2.2.9 Status LEDs 2.2.9.1 Bootanzeige Bevor die LEDs ihre reguläre Funktion aufnehmen, signalisieren sie nach dem Einschal-...

  • Seite 19: Dev St - Led

    ANSCHLUSS DER STEUERUNG 2.2.9.4 DEV ST - LED DEV ST LED Farbe Beschreibung Gerät aus oder im Bootvorgang. Fehler Gelb Kein Fehler, Zwischenkreis nicht geladen. Grün Kein Fehler, betriebsbereit. Blinkend Grün Kein Fehler, dient zur Identifikation des Gerätes (fb32). Tabelle 5: LED Funktion DEV-ST 2.2.9.5 OPT - LED LED Farbe...

  • Seite 20: Montage Von Anschlusslitzen An Push In-Klemmen

    ÜBERSICHT DER ANSCHLUSS- UND BEDIENELEmENTE 2.3.1 montage von Anschlusslitzen an PUSH IN-Klemmen ACHTUNG Fehlfunktionen durch lose Kabelverbindungen ! ► Metallhülsen- und Abisolierlänge beachten Querschnitt Aderendhülse metallhülsenlänge Abisolierlänge 0,50 mm 10 mm 12 mm mit Kunststoffkragen 0,75 mm 12 mm 14 mm (DIN 46228-4) 1,00 mm...

  • Seite 21: Belegung Der Klemmleiste X2A

    BELEGUNG DER KLEmmLEISTE X2A 2.4 Belegung der Klemmleiste X2A Name Beschreibung DI1 / AN3 Digitaler Eingang 1 / analoger Eingang 3 (per Software umschaltbar) Digitaler Eingang 2 Digitaler Eingang 3 Digitaler Eingang 4 Digitaler Eingang 5 Digitaler Eingang 6 Digitaler Eingang 7 (schneller Eingang => siehe Programmierhandbuch) Digitaler Eingang 8 (schneller Eingang =>...

  • Seite 22: Spannungsausgang Der Steuerklemmleiste

    BELEGUNG DER KLEmmLEISTE X2A 2.4.1 Spannungsausgang der Steuerklemmleiste Bezeichnung 24Vout Gleichspannungsausgang (SELV) zur Ansteuerung Funktion der digitalen Eingänge minimal P24Vin - 3 V Ausgangsspannung maximal P24Vin zulässiger Gesamtstrom 100 mA (kurzschlussfest) Tabelle 8: Spannungsausgang der Steuerung 2.4.2 Anschluss und Spezifikation der digitalen Eingänge Bezeichnung DI1…DI8 Anzahl...

  • Seite 23: Anschluss Und Spezifikation Der Digitalen Ausgänge

    BELEGUNG DER KLEmmLEISTE X2A 2.4.3 Anschluss und Spezifikation der digitalen Ausgänge Bezeichnung DO1…DO2 Anzahl 24 V high-side Switch Klassifizierung gemäß DIN EN 61131-2 minimal P24Vin - 3 V Ausgangsspannung maximal P24Vin zulässiger Ausgangsstrom 100 mA je Ausgang (kurzschlussfest) nur ohmsche Last; Sonstiges kein interner Freilaufzweig Tabelle 10: Spezifikationen der Digitalausgänge...

  • Seite 24: Spezifikation Und Anschluss Der Analogeingänge

    BELEGUNG DER KLEmmLEISTE X2A Der Relaisausgang der Steuerkarte Pro ist in zwei unterschiedlichen Ausführungen er- hältlich. Materialnummer des COMBIVERT xxF6Pxx-xxyx zwangsgeführtes Relais (y=4, 5) Relais (y=0-3) Name (nur über Sicherheitsmodul an- - in Vorbereitung - steuerbar) X2A.14 Schließer Schließer X2A.13 Öffner - nicht belegt - X2A.15...

  • Seite 25: Beispiel Zum Anschluss Der Analogen Eingänge An X2A

    BELEGUNG DER KLEmmLEISTE X2A 20 22 0…±20mA 0…±10Vdc 4…20mA *) Potenzialausgleichsleitung Abbildung 7: Beispiel zum Anschluss der analogen Eingänge an X2A ACHTUNG Keine Potenzialtrennung der Analogeingänge zur Steuerspannung ! Fehlfunktion oder Defekt durch Spannungsdifferenzen. ► Wenn der Analogwert außerhalb des Common Mode Bereiches liegt, ist eine Potenzialausgleichsleitung zwischen der Analogwertquelle und dem Analogeingang erforderlich.

  • Seite 26: Spezifikation Und Anschluss Des Analogausgangs

    BELEGUNG DER KLEmmLEISTE X2A 2.4.6 Spezifikation und Anschluss des Analogausgangs Analogausgang Klemme X2A.22 0V Bezugsspannung für Analogausgang Klemme X2A.21 Gleichspannungsausgang 0,0…10 V (≙ 0…100 % Ausgabegröße) minimale Lastimpedanz 1 kΩ Klassifizierung konform zu IEC 61131-2 Tabelle 14: Spezifikationen des Analogausgangs =0,0…10 V =1 kΩ...

  • Seite 27: Spannungsversorgung

    BELEGUNG DER KLEmmLEISTE X2A 2.4.7 Spannungsversorgung 2.4.7.1 Spannungsausgang 24VoutCtrl (X2A.26) Sobald der COMBIVERT mit Netzspannung versorgt wird, stellt der Ausgang die Span- nung zur Verfügung. Der Spannungsausgang darf nur zur Versorgung der Steuerung verwendet werden. Bezeich- Bemerkungen nung Ausgangsspannung: DC 24 V -17 %/+20 % Ausgangsstrom: F6-Gehäuse max.

  • Seite 28: Gemischte Spannungsversorgung

    BELEGUNG DER KLEmmLEISTE X2A Die Versorgung des Gerätes mit Steuerkarte Pro kann extern, intern oder gemischt erfolgen. Externe Versorgung Die externe Versorgung erfolgt mit einem Netzteil gemäß der berechneten Stromauf- nahme an den Klemmen X2A.27 und X2A.28. Bezeich- Bemerkungen nung X2A.27 Bezugpotenzial für P24Vin Eingangsspannung...

  • Seite 29: Abbildung 12: Gemischte Spannungsversorgung Der Steuerung

    BELEGUNG DER KLEmmLEISTE X2A ACHTUNG Schutzdiode installieren. ► Die Diode D1 verhindert, dass der Spannungsausgang bei Ausfall der externen Versorgung andere Verbraucher versorgt. Bezeich- Bemerkungen nung X2A.26 24VoutCtrl Spannungsausgang X2A.27 Bezugspotenzial für P24Vin X2A.28 P24Vin Spannungseingang Abbildung 12: Gemischte Spannungsversorgung der Steuerung ACHTUNG Stromaufnahme P24Vin (X2A.28) der Steuerung beachten ►...

  • Seite 30: Klemmleiste X2B

    KLEmmLEISTE X2B 2.5 Klemmleiste X2B Die Klemmleiste X2B ist abhängig vom eingebauten Sicherheitsmodul. Die 6te Stelle der Materialnummer zeigt das eingebaute Sicherheitsmodul: Materialnummer Sicherheitsmodul Typ 5, STO, SBC, SS1-r, SS1-t, SLS, xxF6xyx-xxxx SSM, SMS, SLA, SDLC, SSR und Safety over EtherCAT® Tabelle 16: Materialnummer für Sicherheitsmodul Die Beschreibung erfolgen in gesonderter Anleitung.

  • Seite 31: Diagnose/Visualisierung

    HIER TEXT ODER VARIABLE EINGEBEN 2.6 Diagnose/Visualisierung Die integrierte, serielle Schnittstelle stellt folgende Funktionen zur Verfügung: • Parametrierung des Gerätes mit der KEB Software COMBIVIS. • Anschluss eines Bedienoperators. • DIN66019II als Kommunikationsprotokoll. Schnittstelle Spezifikation RS485 Gleichtaktspannungsbereich 0…12 V RS232...

  • Seite 32: Datenkabel Rs232 Pc-Antriebsstomrichter

    HIER TEXT ODER VARIABLE EINGEBEN 2.6.2 Datenkabel RS232 PC-Antriebsstomrichter 0058025-001D Abbildung 14: Serielles Kabel zur Verbindung mit einem PC 2.6.3 USB-Seriellwandler Der USB-Seriellwandler (Mat.Nr. 0058060-0040) wird zum Anschluss von Antriebs- stromrichtern, Operatoren oder IPC-Steuerungen mit DIN66019-Schnittstelle oder HSP5-Schnittstelle am USB Port von Personal Computern verwendet. Der USB-Seriell- wandler ist intern potenzialgetrennt.

  • Seite 33: Feldbusschnittstellen

    FELDBUSSCHNITTSTELLEN 2.7 Feldbusschnittstellen Die 10te Stelle der Materialnummer zeigt, ob ein Ethernet-Feldbus-Interface bestückt ist. Materialnummer Ethernet-Feldbus-Interface xxF6Pxx-xxyx 4, 5 integriert Die aktive Feldbusschnittstelle wird mit fb68 festgelegt. Die Bedeutung des Leuchtmus- ters der Status-LED „NET ST“ ändert sich entsprechend. 2.7.1 EtherCAT EtherCAT®...

  • Seite 34: Leuchtmuster Net St - Led

    FELDBUSSCHNITTSTELLEN 2.7.1.2 Leuchtmuster NET ST - LED Die NET ST - LED ist gemäß ETG1300 eine Kombination aus RUN und ERROR LED. Leuchtmuster NET ST - LED (Rot/Grün-Kombi) Status Leuchtmuster Beschreibung INIT Gerät im Status INITIALISATION; kein Fehler Pre-Op Gerät im Status PRE-OPERATIONAL (50 ms-Raster) Safe-Op g-0-0-0-0-0...

  • Seite 35: Geberschnittstellen

    GEBERSCHNITTSTELLEN 2.8 Geberschnittstellen Die 10te Stelle der Materialnummer zeigt welche Geberschnittstelle im Gerät eingebaut ist. Materialnummer Geberschnittstelle 0, 4 ohne xxF6Pxx-xxyx 1, 3 Multi-Encoder-Interface 2.8.1 multi-Encoder-Interface Das Multi-Encoder-Interface ist zweikanalig ausgeführt. Kanal A unterstützt folgende Gebertypen: • Inkrementalgeber (RS485) Eingang mit oder ohne Nullsignal •...

  • Seite 36: Eingangssignale

    GEBERSCHNITTSTELLEN 2.8.1.1 Eingangssignale 360° mechanisch / Strichzahl typisch 1Vss Cos+ - Cos- typisch 1Vss Sin+ - Sin- 360° mechanisch = 360° elektronisch Sin_abs+ - Sin_abs- typisch 1Vss Cos_abs+ - Cos_abs- typisch 1Vss N+ - N- 0,2…1,2Vss digitale Lage von z.B. Endat oder Hiperface 0°...

  • Seite 37: Belegung Der Geberstecker

    GEBERSCHNITTSTELLEN 2.8.1.2 Belegung der Geberstecker (Frontansicht Geberstecker) X3A / X3B: D-Sub 26 polig (HD), dreireihig Steckverbinder-Buchse Gegenstück: D-Sub 26 polig (HD), dreireihig, Steckverbinder-Stecker mit Befestigungsschrauben UNC 4.40 Geber Kanal A / B A / B Cos+ Cos+ Cos+ A+ (out) Cos- Cos- Cos-...

  • Seite 38: Beschreibung Der Geberschnittstellen

    GEBERSCHNITTSTELLEN 2.8.1.3 Beschreibung der Geberschnittstellen Signale Nur Kanal A: Eingang für zwei sinusförmige, um 90° verschobene Differenzsignale mit =1 V, maximal 200 kHz. Massebezogen (z.B. Cos+ gegen GND): Gleichanteil 2,5 V ±0,5 V A+/-, Differentiell (z.B. Cos+ gegen Cos-): 1, 2, B+/-, Gleichanteil 0 V ±0,1 V 3, 4...
  • Seite 39 GEBERSCHNITTSTELLEN Signale Ausgang Versorgungsspannung für Geber: 8, 9 5,25 V 5,25 V +5 %/ -10 % Max. 500 mA insgesamt (250 mA je Kanal) Ausgang Versorgungsspannung für Geber: =24 V max. 500 mA insgesamt (250 mA je Kanal) 24 V •...

  • Seite 40: Bremsenansteuerung Und Temperaturerfassung Für P-Steuerung

    2.9 Bremsenansteuerung und Temperaturerfassung für P-Steuerung Bezeichnung Bemerkungen Bremsenansteuerung / Ausgang Bremsenansteuerung / Ausgang zur Versorgung der Rückmeldee- ingänge 24Vout P24Vin - 0,5 V / max. 1 A (BR+ und 24Vout in Summe 2 A) DIBR1 Rückmeldeeingang für Bremsenansteuerung DIBR2 Rückmeldeeingang für Bremsenansteuerung reserviert...

  • Seite 41: Spezifikation Und Anschluss Der Temperaturerfassung

    ► Leitungen vom Motortemperatursensor (auch geschirmt) nicht zu- sammen mit Steuerkabel verlegen ! ► Leitungen vom Motortemperatursensor innerhalb vom Motorkabel nur mit doppelter Abschirmung zulässig ! Im KEB COMBIVERT ist eine umschaltbare KTY84/PTC-Auswertung implementiert. Die gewünschte Betriebsart ist per Software (dr33) einstellbar. Betriebsart (dr33) widerstand...

  • Seite 42: Anschluss Eines Kty-Sensors

    2.9.2.2 Anschluss eines KTY-Sensors ACHTUNG Kein Schutz der motorwicklung bei falschem Anschluss. ► KTY-Sensoren in Durchlassrichtung betreiben. Nichtbeachtung führt zu Fehlmessungen im oberen Temperaturbereich. ► KTY-Sensoren nicht mit anderen Erfassungen kombinieren. Bezeichnung TA1 (X1C.9); TA2 (X1C.10) Funktion Temperatursensoreingang dr33=0; KTY84/130 Einstellung dr33=3;...

  • Seite 43: Abbildung 20: Anschlussbeispiele Verschiedener Temperatursensoren

    Thermokontakt (Öffner) ① Temperaturfühler (PTC) oder PT1000 ① Gemischte Fühlerkette ① ① Anschluss über Schirmblech (falls nicht vorhanden, auf der Montageplatte auflegen). Abbildung 20: Anschlussbeispiele verschiedener Temperatursensoren...

  • Seite 44: Änderungshistorie

    ÄNDERUNGSHISTORIE 3 Änderungshistorie Version Datum Beschreibung 2018-12 Fertigstellung Vorserie 2019-07 Fertigstellung Serienversion 2019-08 Werte für Temperatureingang geändert; redaktionelle Änderun- 2020-05 Redaktionelle Änderungen; Hinweise zum zwansgeführtem Re- lais eingefügt; CAN-Schnittstelle in Vorbereitung...
