SCHALTSCHrANKEINBAU
4.2.7 Luftströme der F6 Antriebsstromrichter
Legende
Richtung des Luftstroms
1
Innenraumlüfter (ab Gehäuse 4)
2
Antriebsstromrichter (Leistungsteil und Steuerung)
3
Antriebsstromrichter (Kühlkörper)
4
Innenraumlüfter (Gehäuse 2 und 3)
5
Kühlkörperlüfter
6
Gehäuse (z.B. Schaltschrankwand)

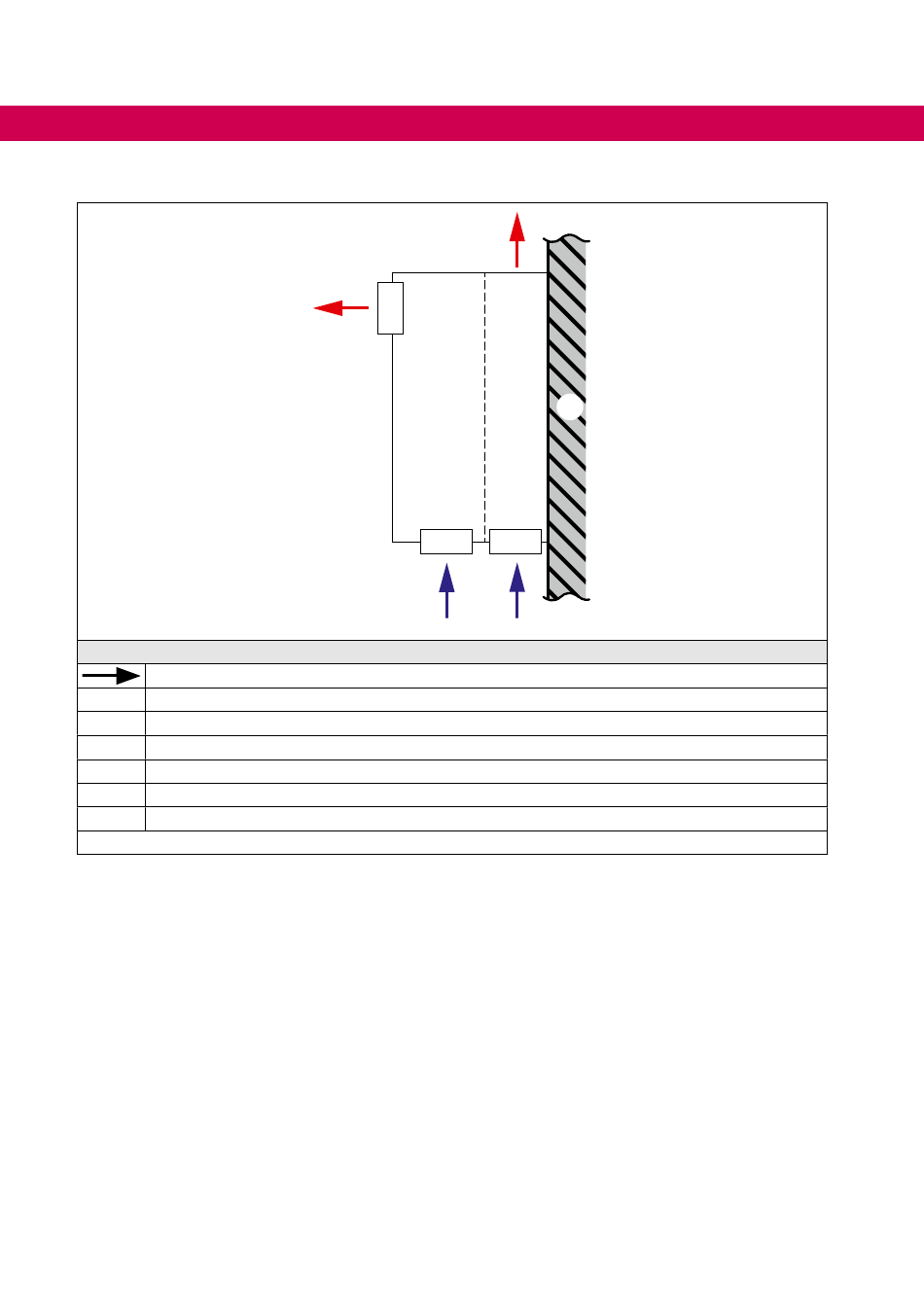

Abbildung 18: Luftströme der Lüfter
58
①
②
③
④
⑤
⑥
