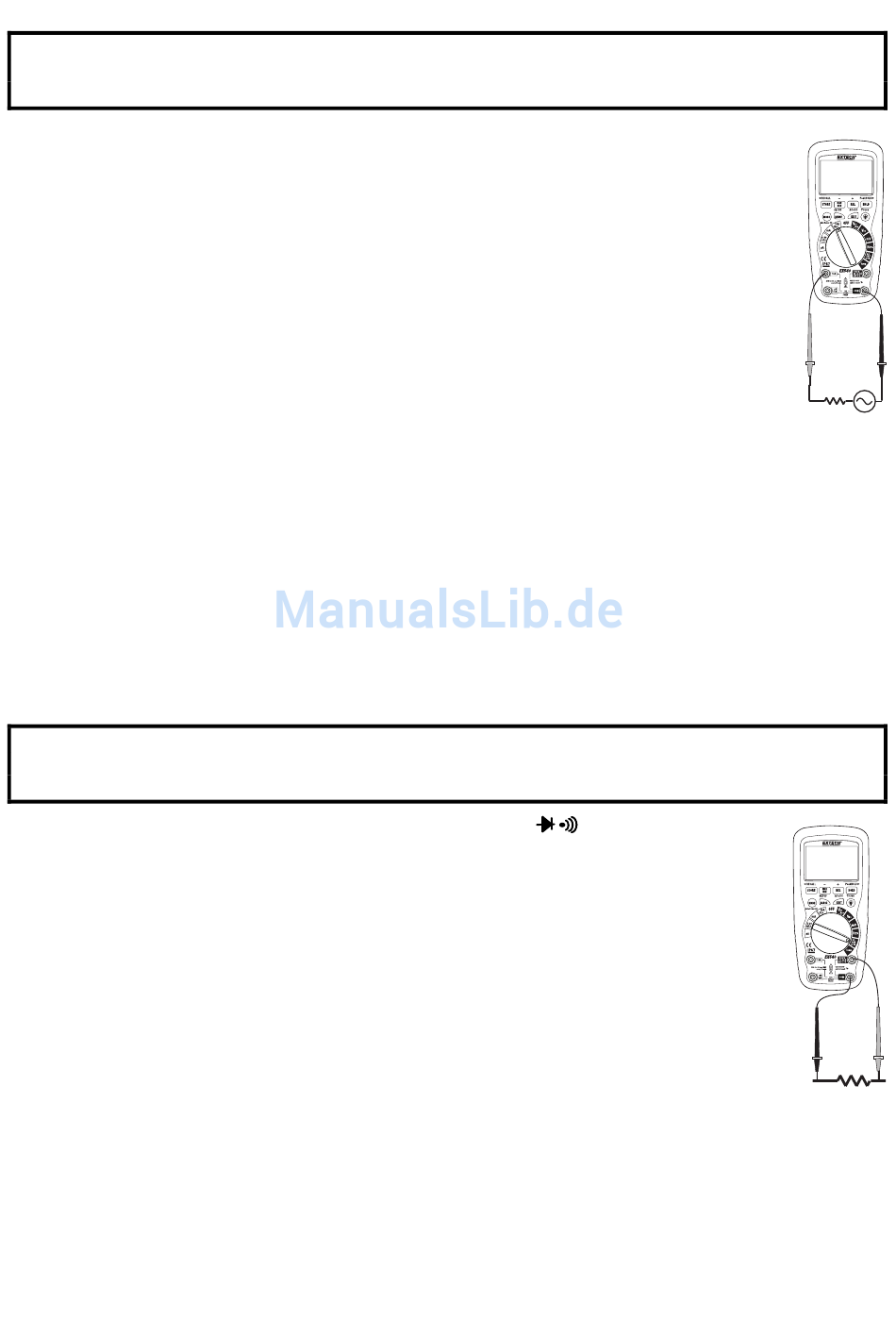

MESSUNG VON WECHSELSTROM (FREQUENZ, ARBEITSZYKLUS)
VORSICHT: Führen Sie keine 20A-Strommessungen für länger als 30 Sekunden durch. Ein
Überschreiten der 30 Sekunden kann zur Beschädigung des Messgeräts und/oder der Messfühler
führen.
1.
Stecken Sie den schwarzen Messfühler in die negative COM-Buchse.
2.
Für Strommessungen bis zu 4000µA AC, setzen Sie den Funktionsschalter auf
Position µA und stecken Sie den roten Messfühler in die µA/mA–Buchse.
3.
Für Strommessungen bis zu 400mA AC, setzen Sie den Funktionsschalter auf
Position mA und stecken Sie den roten Messfühler in die µA/mA–Buchse.
4.
Für Strommessungen bis zu 20A AC, setzen Sie den Funktionsschalter auf
Position 10A/HZ/% und stecken Sie den roten Messfühler in die 10A–Buchse.
5.
Drücken Sie die Taste MODE zum Anzeigen von „AC" auf dem Bildschirm.
6.
Trennen Sie die Stromverbindung vom zu testenden Stromkreis. Öffnen Sie dann
den Stromkreis an dem Punkt, an dem Sie Strom messen möchten. .
7.
Berühren Sie mit der schwarzen Messspitze die neutrale Seite des Stromkreises.
Berühren Sie mit der roten Messspitze die stromführende Seite des Stromkreises.
8.
Legen Sie Strom an den Stromkreis an.
9.
Lesen Sie den Strommesswert auf dem Bildschirm ab. Im 10AAC Bereich wird die Frequenz
auf dem Nebenbildschirm angezeigt.
10. Drücken und halten Sie die Taste MODE zur Anzeige von „Hz".
11. Lesen Sie die Frequenz auf dem Bildschirm ab.
12. Drücken Sie erneut die Taste MODE zur Anzeige von „%".
13. Lesen Sie die den %-Wert des Arbeitszyklus auf dem Hauptbildschirm ab.
14. Drücken und halten Sie die Taste MODE zur Rückkehr zur Strommessung.
15. Drücken Sie zur Messung von AC+DC bei angezeigtem ACA auf dem Hauptbildschirm die
Taste EXIT für 2 Sekunden.
WIDERSTANDSMESSUNG
WARNUNG: Zur Vermeidung eines elektrischen Schlages, nehmen Sie das zu testende Gerät vor
der Durchführung von Widerstandsmessungen vom Strom und entladen Sie alle Kondensatoren.
Entnehmen Sie die Batterien und ziehen Sie das Netzkabel.
1.
Setzen Sie den Funktionsschalter auf Position Ω CAP
2.
Stecken Sie den schwarzen Messfühler in die negative COM-Buchse. Stecken
Sie den roten Messfühler in die positive Ω–Buchse.
3.
Drücken Sie die Taste MODE zum Anzeigen von „Ω " auf dem Bildschirm.
4.
Berühren Sie mit den Messspitzen quer den Stromkreis oder das Teil, welches
getestet werden soll. Am besten nehmen Sie eine Seite des zu testenden Teils
vom Strom, so dass der restliche Stromkreis nicht mit der Widerstandsmessung
interferiert.
5.
Lesen Sie den Widerstand auf dem Bildschirm ab.
.
