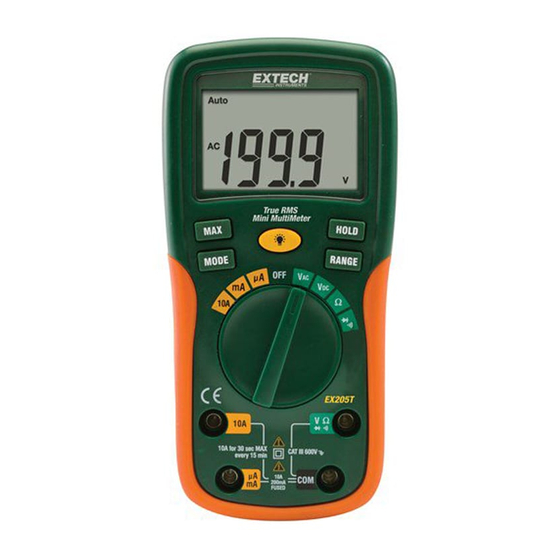

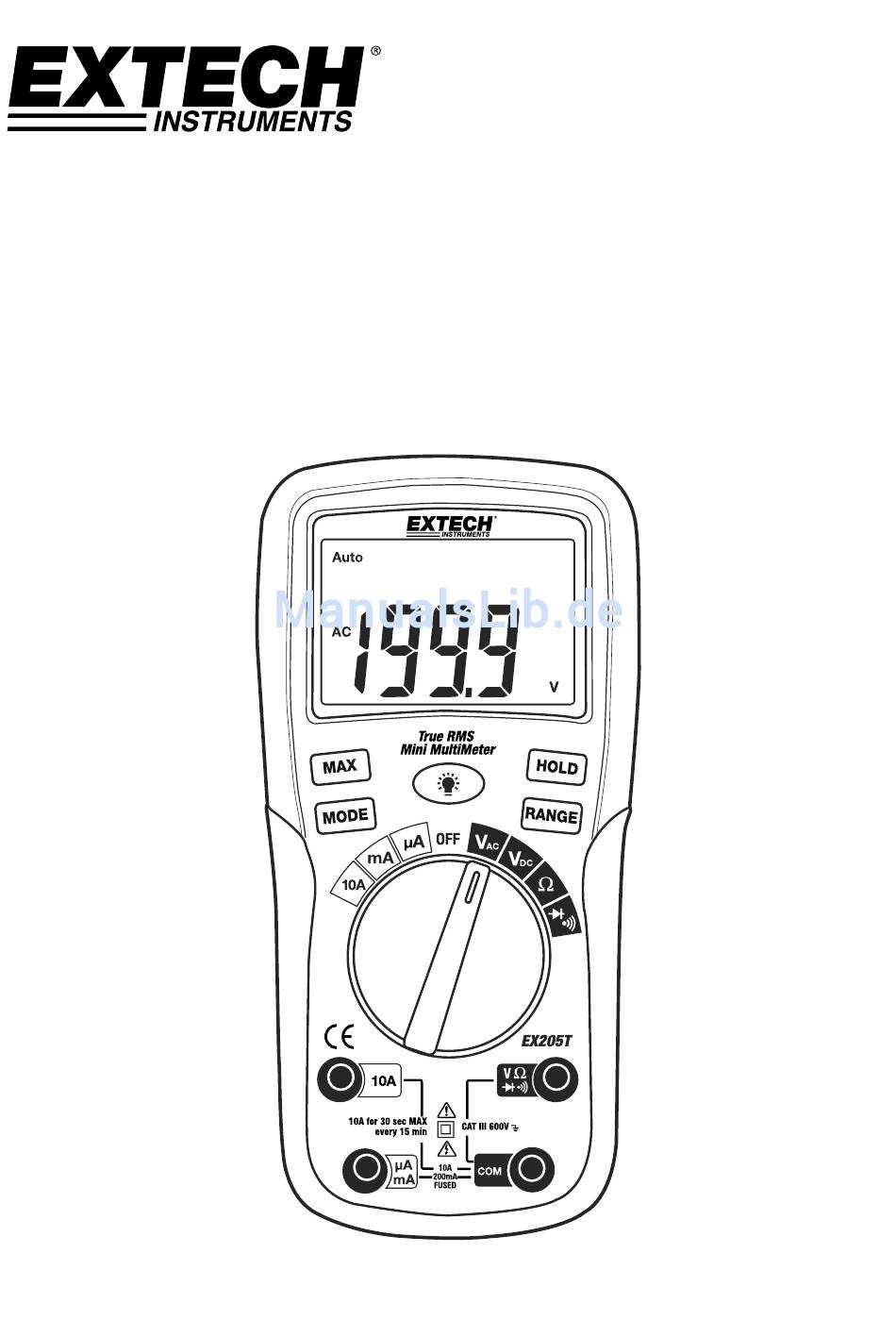

- Seite 1 Bedienungsanleitung Echt-Effektivwert Universalmessgerät Extech EX205T...
- Seite 2 Vorwort Herzlichen Glückwunsch zum Kauf des Extech EX205T Echt-Effektivwert Universalmessgeräts mit automatischer Bereichswahl. Dieses Messgerät misst AC-/DC-Spannung und -Strom, Widerstand, Kontinuität und verfügt über einen Diodentest sowie über . Dieses Messgerät bietet bei ordnungsgemäßer Verwendung jahrelange, zuverlässige Dienste. Besuchen Sie auch bitte die Extech Instruments Website (www.extech.com), um nach der aktuellsten Version dieser Bedienungsanleitung...
- Seite 3 Verwenden Sie in solchen Fällen geeignete Handschuhe. Vermeiden Sie ein Kurzschließen der Batterie. Platzieren Sie die Batterie nicht in der Nähe eines Feuers. Mischen Sie keine unterschiedlichen Batterietypen. Installieren Sie immer Batterien des gleichen Typs. EX205T-de-DE_v1.2 09/15...
- Seite 4 Benutzen Sie das Messgerät NIEMALS, bevor die hintere Abdeckung sowie die Batterie- und Sicherungsabdeckung am richtigen Platz und sicher befestigt sind. Eine anders als vom Hersteller angegebene Benutzung des Geräts könnte zu einer Beeinträchtigung der Schutzeinrichtungen des Messgeräts führen. EX205T-de-DE_v1.2 09/15...
-
Seite 5: Funktionsschalter Und Anschlüsse
Hinweis: Kippständer, Messleitungsbefestigungen sowie das Batteriefach befinden sich auf der Rückseite des Geräts. Symbole und Signalgeber Kontinuität Diodentest µ Micro (10 ) (Ampere) Milli (10 ) (Volt, Ampere) Ampere Kilo (10 ) (Ohm) Mega (10 ) (Ohm) Volt Wechselstrom Gleichstrom Maximum AUTO Automatische Bereichswahl HOLD Display-Hold-Funktion EX205T-de-DE_v1.2 09/15... - Seite 6 Position und setzen Sie den Bananenstecker der roten Messleitung in die 10A- Eingangsbuchse ein. 6. Verbinden Sie die Messleitungen in Reihe mit dem zu prüfenden Schaltkreis. 7. Legen Sie Strom an den Schaltkreis an. 8. Lesen Sie den Strom vom Display ab. EX205T-de-DE_v1.2 09/15...
- Seite 7 4. Berühren Sie mit den Prüfspitzen die zu prüfende Diode. Die Durchlassspannung wird typischerweise von 0,400 bis 0,700 V angezeigt. Die Sperrspannung wird als “OL” angezeigt. Kurzgeschlossene Geräte werden in der Nähe von 0 V und offene Geräte als “OL”, in beiden Polaritäten, angezeigt. EX205T-de-DE_v1.2 09/15...
- Seite 8 Wird keine Taste gedrückt, schaltet sich das Messgerät nach ca. 15 Minuten in den Schlafmodus. Drücken Sie eine Taste, um das Messgerät wieder einzuschalten. Schalten Sie das Messgerät komplett aus, wenn es über einen längeren Zeitraum nicht gebraucht wird. EX205T-de-DE_v1.2 09/15...
-
Seite 9: Wartung
Als Endverbraucher sind Sie gesetzlich dazu verpflichtet, alle Altbatterien zurückzubringen (EU- Batterieverordnung). Bringen Sie Ihre Altbatterien/Akkus zu den Sammelstellen in Ihrer Gemeinde oder geben Sie diese dort ab, wo Batterien verkauft werden! Die Entsorgung im Hausmüll ist verboten! EX205T-de-DE_v1.2 09/15... -
Seite 10: Technische Daten
20 k 0,01 k 200 k 0,1 k (2,5 % Messwert + 8 Ziffern) 2 M 0,001 M HINWEIS: Die Genauigkeit wird von 18 C bis 28 C (65 F bis 83 F) und weniger als 75% RH angegeben. EX205T-de-DE_v1.2 09/15... - Seite 11 Gebrauch geeignet und verfügt zum Schutz des Benutzers über eine doppelte Isolierung nach IEC/EN 61010-1:2001 und IEC/EN 61010- 031:2002 bis Kategorie III 600 V; Verschmutzungsgrad 2. Zulassungen Ophavsret © 2013‐2015 FLIR Systems, Inc. Alle Rechte vorbehalten, einschließlich des Rechts der vollständigen oder teilweisen Vervielfältigung in jeglicher Form ISO‐9001 Certified www.extech.com EX205T-de-DE_v1.2 09/15...
