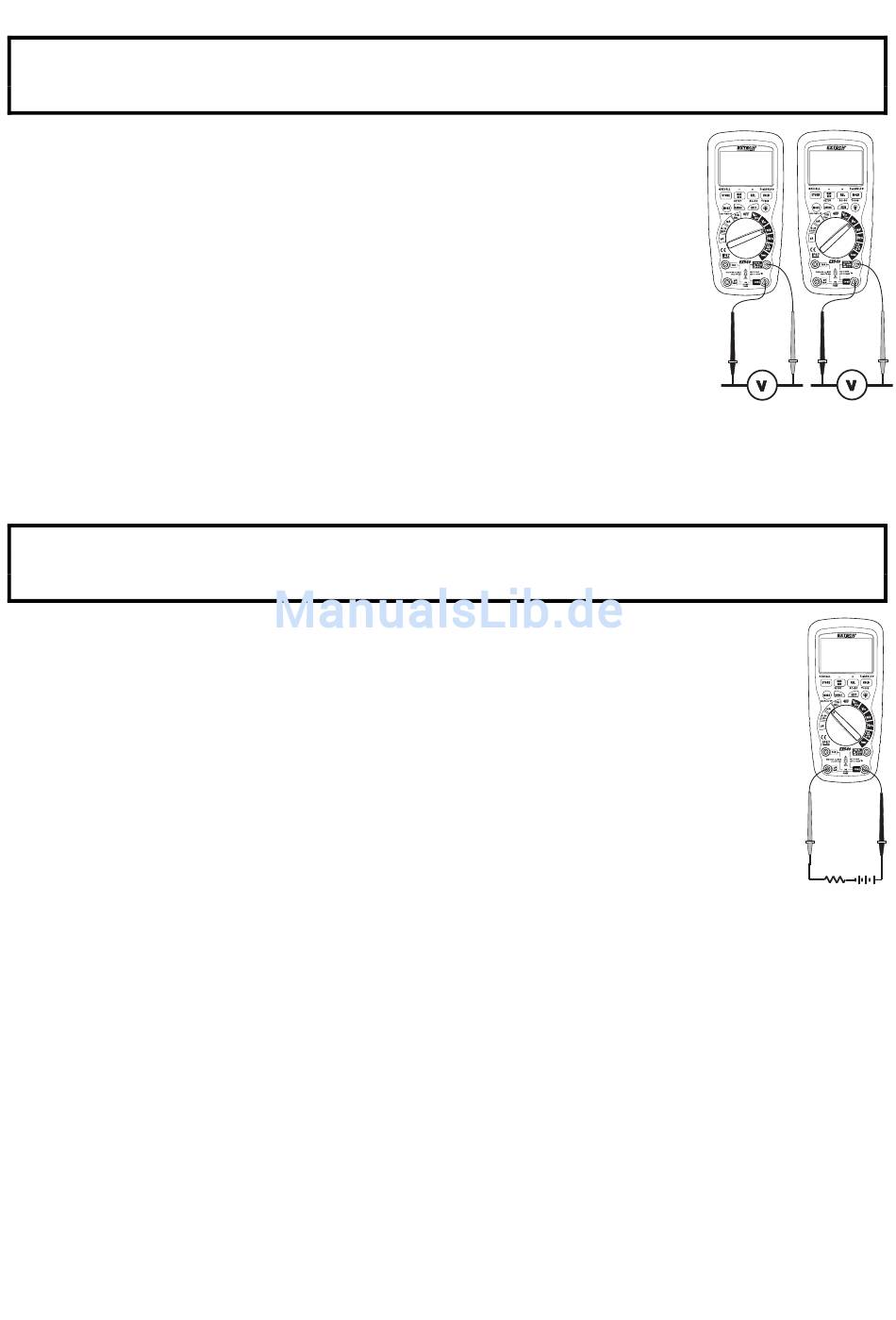

MESSUNG VON mV SPANNUNG

VORSICHT: Messen Sie keine mV Spannungen, falls ein Motor am Stromkreis EIN- oder
AUSGESCHALTET wird. Große Spannungsstöße könnten zur Beschädigung des Messgeräts
führen.
1.
Setzen Sie den Funktionsschalter auf Position mV.
2.
Drücken Sie die Taste MODE zum Anzeigen von „DC" oder „AC" oder
drücken Sie innerhalb des AC-Bereichsmodus die Taste EXIT für zwei
Sekunden und wählen Sie „AC+DC"
3.
Stecken Sie den schwarzen Messfühler in die negative COM-Buchse.
Stecken Sie den roten Messfühler in die positive V–Buchse.
4.
Berühren Sie mit der schwarzen Messspitze die negative Seite des
Stromkreises. Berühren Sie mit der roten Messspitze die positive Seite
des Stromkreises.
5.
Lesen Sie die mV Spannung auf dem Hauptbildschirm ab.
6.
Drücken Sie zur Messung von AC+DC bei angezeigtem mV auf dem
Hauptbildschirm die Taste EXIT für 2 Sekunden

MESSUNG VON GLEICHSTROM

VORSICHT: Führen Sie keine 20A-Strommessungen für länger als 30 Sekunden durch. Ein
Überschreiten der 30 Sekunden kann zur Beschädigung des Messgeräts und/oder der Messfühler
führen.
1.
Stecken Sie den schwarzen Messfühler in die negative COM-Buchse.
2.
Für Strommessungen bis zu 4000µA DC, setzen Sie den Funktionsschalter auf
Position µA und stecken Sie den roten Messfühler in die µA/mA–Buchse.
3.
Für Strommessungen bis zu 400mA DC, setzen Sie den Funktionsschalter auf
Position mA und stecken Sie den roten Messfühler in die µA/mA–Buchse.
4.
Für Strommessungen bis zu 20A DC, setzen Sie den Funktionsschalter auf
Position 10A/HZ/% und stecken Sie den roten Messfühler in die 10A–Buchse.
5.
Drücken Sie die Taste MODE zum Anzeigen von „DC" auf dem Bildschirm.
6.
Trennen Sie die Stromverbindung vom zu testenden Stromkreis. Öffnen Sie dann
den Stromkreis an dem Punkt, an dem Sie Strom messen möchten. .
7.
Berühren Sie mit der schwarzen Messspitze die negative Seite des Stromkreises.
Berühren Sie mit der roten Messspitze die positive Seite des Stromkreises.
8.
Legen Sie Strom an den Stromkreis an.
9.
Lesen Sie den Strommesswert auf dem Bildschirm ab.
6
EX542-de-DE_v1.5 06/15
