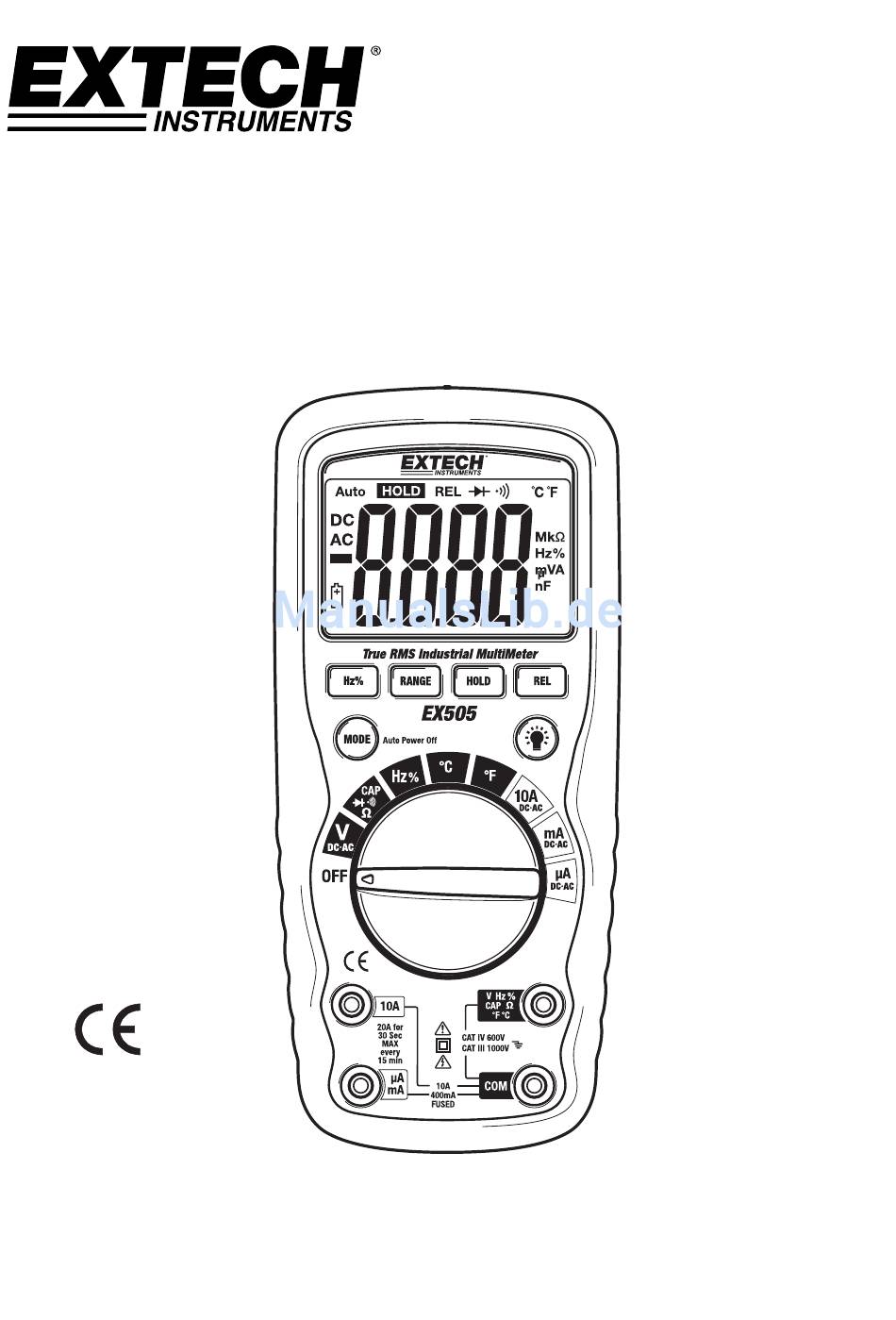

- Seite 1 Bedienungsanleitung Multimeter mit automatischer Bereichswahl und true RMS (echter Effektivwert) Extech EX505...

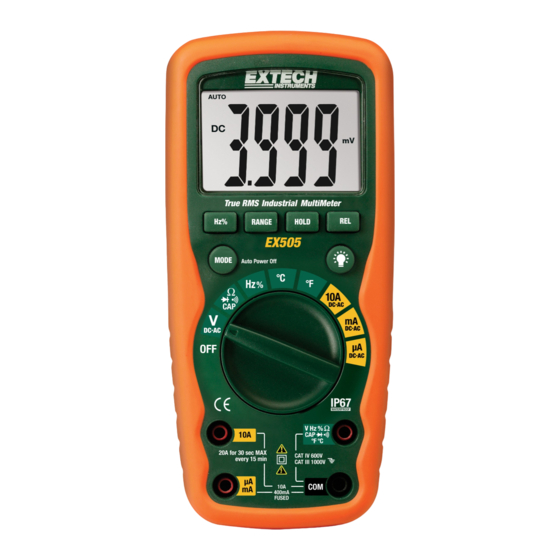

- Seite 2 Einführung Wir gratulieren Ihnen zum Kauf des Extech EX505 Multimeters mit automatischer Bereichswahl und true RMS. Dieses Messgerät misst Wechsel- und GIeichspannung, Wechsel- und Gleichstrom, Widerstand, Kapazität, Frequenz, Thermoelement Temperatur und prüft Dioden sowie den Durchgang. Es ist wasserdicht und stoßfest. Dieses Messgerät ist komplett getestet und kalibriert. Bei richtiger Verwendung bietet es Ihnen jahrelang zuverlässige Dienste.
- Seite 3 Auslaufen zu verhindern. Alte oder beschädigte Batterien können Verätzungen bei Hautkontakt verursachen. Benutzen Sie in einem solchen Fall immer entsprechende Schutzhandschuhe. Gehen Sie sicher, dass die Batterien nicht kurz geschlossen werden. Werfen Sie die Batterien nicht ins Feuer. EX505-de-DE_v7.4 12/15...
-
Seite 4: Sicherheitsanweisungen
Abdeckungen öffnen, um die Sicherung oder die Batterien auszutauschen. Benutzen Sie das Messgerät NIEMALS, bevor die hintere Abdeckung und die Batterie- und Sicherungsabdeckung richtig und sicher befestigt sind. Bei unsachgemäßer Verwendung, kann das Gerät trotz der eingebauten Schutzvorrichtung beschädigt werden. EX505-de-DE_v7.4 12/15... -
Seite 5: Symbole Und Signalgeber
Milli (10 ) (Volt, Ampere) Ampere Kilo (10 ) (Ohm) Farad (Kapazität) Mega (10 ) (Ohm) Hertz (Frequenz) Prozent (relative Arbeitszeit) Wechselstrom Gleichstrom ºF Grad Fahrenheit Volt Relativ Auto Automatische Bereichswahl HOLD Anzeige halten ºC Grad Celcius EX505-de-DE_v7.4 12/15... - Seite 6 Lesen Sie die Spannung von der Anzeige ab. Drücken Sie die HZ/% Taste, um "Hz" anzuzeigen. Lesen Sie die Frequenz von der Anzeige ab. Drücken Sie erneut die HZ/% Taste, um "%" anzuzeigen. Lesen Sie die % des Arbeitszyklus von der Anzeige ab. EX505-de-DE_v7.4 12/15...
- Seite 7 11. Lesen Sie die Frequenz von der Anzeige ab. 12. Drücken Sie erneut die HZ/% Taste, um "%" anzuzeigen. 13. Lesen Sie die % des Arbeitszyklus von der Anzeige ab. 14. Drücken Sie die HZ/% Taste, um "Hz" anzuzeigen. EX505-de-DE_v7.4 12/15...
- Seite 8 Legen Sie die Prüfspitzen an die zu prüfende Diode. Die Flussspannung wird mit 0,400 bis 0,700V typischerweise angezeigt. Rückwärts- Sperrspannung zeigt „OL“ an. Geräte mit Kurzschluss zeigen annährend 0V an und Geräte ohne Kurzschluss zeigen „OL“ bei beiden Polaritäten an. EX505-de-DE_v7.4 12/15...
- Seite 9 Messleitung mit der positiven Hz-Buchse. Legen Sie die Prüfspitzen an den zu prüfenden Schaltkreis. Lesen Sie die Frequenz von der Anzeige ab. Drücken Sie erneut die Hz/% Taste, um „%“ anzuzeigen. Lesen Sie die % des Arbeitszyklus von der Anzeige ab. EX505-de-DE_v7.4 12/15...
- Seite 10 Die Abschaltautomatik schaltet das Messgerät nach 30 Minuten aus. Um die Abschaltautomatik zu deaktivieren, halten Sie die MODE Taste gedrückt und schalten das Messgerät ein. ANZEIGE NIEDRIGER BATTERIESTAND Symbol wird angezeigt, wenn die Batteriespannung niedrig ist. Ersetzen Sie die Batterien, wenn das Symbol erscheint. EX505-de-DE_v7.4 12/15...
- Seite 11 Alle EU Bürger sind rechtlich dazu verpflichtet sich an die Batterieverordnung, zur Rückgabe gebrauchter Batterien, zu halten. Lassen Sie diese nur über den Fachhandel oder durch Batterie-Sammelstellen in Ihrer Gemeinde entsorgen. Die Entsorgung im Hausmüll ist nicht gestattet! EX505-de-DE_v7.4 12/15...
- Seite 12 Nennwerts (0,5A/1000V flink für den 400mA Bereich [SIBA 70-172-40], 10A/1000V flink für den 20A Bereich [SIBA 50-199-06]). Legen Sie die Batterie ein und befestigen Sie das Batteriefach. WARNUNG: Um einen Stromschlag zu vermeiden, verwenden Sie das Messgerät nicht bevor die Sicherungsabdeckung richtig und sicher befestigt ist. EX505-de-DE_v7.4 12/15...
-
Seite 13: Spezifikationen
400A 0,1A 4000A 1A (2,5% Messwert + 5 stellen) 40mA 0,01mA 400mA 0,1mA 0,01A (3,0% Messwert + 7 stellen) Hinweis: Die Genauigkeit ist ausgewiesen zwischen 18°C und 28°C (65°F und 83°F) und weniger als 75 % relative Luftfeuchtigkeit. EX505-de-DE_v7.4 12/15... - Seite 14 0,1<400 1 ≥ 400 (Sondergenauigkeit nicht enthalten) -20 to 750C Hinweis: Die Genauigkeitsangaben bestehen aus zwei Elementen: (% Messwert) – Dies ist die Genauigkeit des gemessenen Schaltkreises. (+ Stellen) – Dies ist die Genauigkeit des Analog-Digitalwandlers. EX505-de-DE_v7.4 12/15...
- Seite 15 61010-1, 2. Ausgabe (2004), CAN/CSA C22.2 Nr. 61010-1, 2. Ausgabe (2004), und UL 61010B-2-031, 1. Ausgabe (2003) Zulassungen UL, CE UL Registrierung Die UL Markierung zeigt nicht an, dass dieses Produkt für die Genauigkeit seiner Messwerte ausgewertet worden ist Copyright © 2014‐2015 FLIR Systems, Inc. Alle Rechte vorbehalten, einschließlich des Rechts der vollständigen oder teilweisen Vervielfältigung in jeder Form. ISO‐9001 Certified www.extech.com EX505-de-DE_v7.4 12/15...
