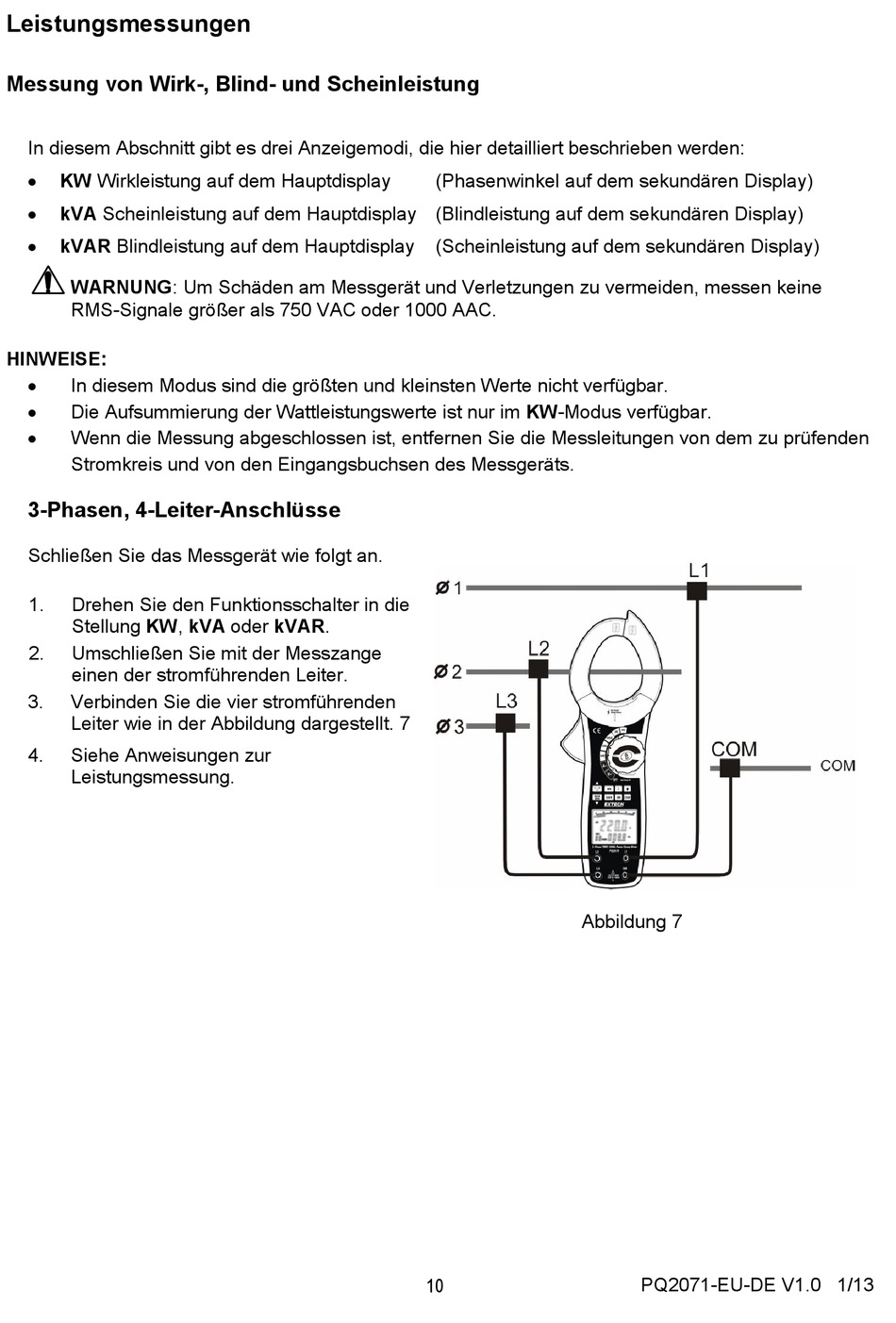

Leistungsmessungen
Messung von Wirk-, Blind- und Scheinleistung
In diesem Abschnitt gibt es drei Anzeigemodi, die hier detailliert beschrieben werden:
KW Wirkleistung auf dem Hauptdisplay
kVA Scheinleistung auf dem Hauptdisplay (Blindleistung auf dem sekundären Display)
kVAR Blindleistung auf dem Hauptdisplay
WARNUNG: Um Schäden am Messgerät und Verletzungen zu vermeiden, messen keine
RMS-Signale größer als 750 VAC oder 1000 AAC.
HINWEISE:
In diesem Modus sind die größten und kleinsten Werte nicht verfügbar.
Die Aufsummierung der Wattleistungswerte ist nur im KW-Modus verfügbar.
Wenn die Messung abgeschlossen ist, entfernen Sie die Messleitungen von dem zu prüfenden
Stromkreis und von den Eingangsbuchsen des Messgeräts.
3-Phasen, 4-Leiter-Anschlüsse
Schließen Sie das Messgerät wie folgt an.
1.
Drehen Sie den Funktionsschalter in die
Stellung KW, kVA oder kVAR.
2.
Umschließen Sie mit der Messzange
einen der stromführenden Leiter.
3.
Verbinden Sie die vier stromführenden
Leiter wie in der Abbildung dargestellt. 7
4.
Siehe Anweisungen zur
Leistungsmessung.
(Phasenwinkel auf dem sekundären Display)
(Scheinleistung auf dem sekundären Display)
Abbildung 7
10
PQ2071-EU-DE V1.0 1/13
