BEDIENUNGSANLEITUNG

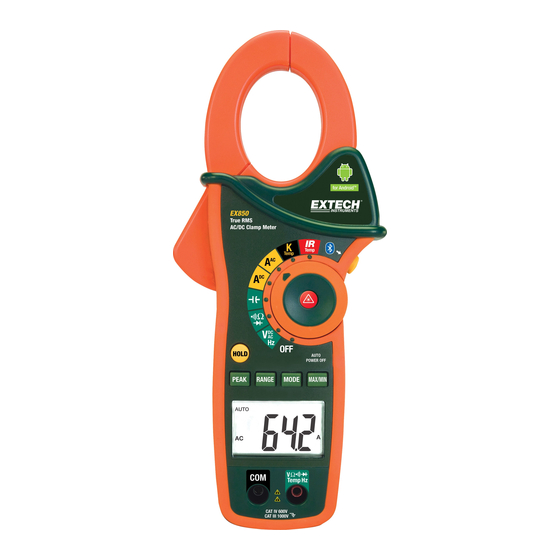

Extech EX850

True RMS 1000 A Zangenmessgerät

TM
TM
für Bluetooth
 und Android
 vorbereitet



























Patentiert

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Extech Instruments EX850

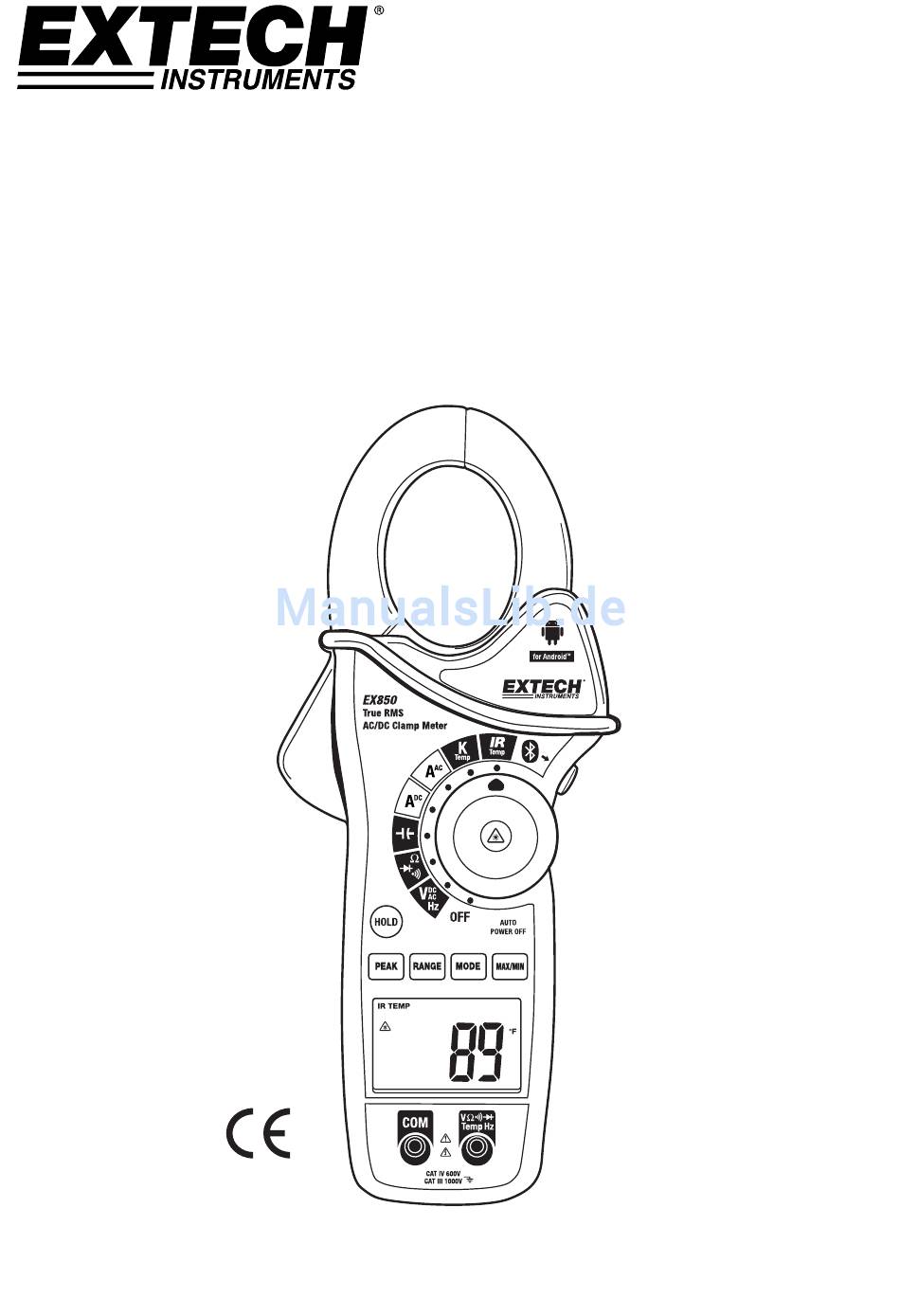

  • Seite 1 BEDIENUNGSANLEITUNG      Extech EX850     True RMS 1000 A Zangenmessgerät    für Bluetooth  und Android  vorbereitet                                                        Patentiert ...
  • Seite 2 Nutzung gefährliche Spannungen vorhanden sein können.    Doppelte Isolierung    SICHERHEITSHINWEISE   Überschreiten Sie niemals den maximalen Eingangssignalbereich einer Funktion.   Legen Sie keine Spannung an das Messgerät an, wenn die Widerstandsmessfunktion  eingestellt ist.   Stellen Sie den Funktionsschalter auf OFF, wenn das Messgerät nicht benutzt wird.   Entfernen Sie bei einer geplanten Lagerdauer von mehr als 60 Tagen die Batterien aus dem  Messgerät.  WARNHINWEISE   Stellen Sie den Funktionsschalter vor der Messung auf die entsprechende Funktion.   Wenn Sie Spannungen messen, wechseln Sie nicht in den Strom‐/Widerstandsmodus.   Messen Sie keinen Strom an einem Schaltkreis, dessen Spannung 600 V überschreitet.   Trennen Sie beim Wechseln der Messbereiche immer die Prüfspitzen von dem zu  prüfenden Schaltkreis.      Funktion  Maximale  Eingangswerte  A AC, ADC  1000 A DC/AC  V DC, V AC  1000 V DC/AC  Widerstand, Kapazität, Frequenz, Diodenprüfung  250 V DC/AC  Typ‐K‐Temperatur   60 V DC, 24 V AC  EX850-de-DE_v2.4 7/16...
  • Seite 3 Bei Arbeiten mit Wechselspannungen über 25 V (Effektivwert) oder 35 V Gleichspannung  Vorsicht walten lassen. Bei solchen Spannungen besteht Stromschlaggefahr.   Vor der Messung von Dioden, Widerständen oder Stromdurchgang den Strom des  Stromkreises abschalten und alle Kondensatoren entladen.   Spannungsprüfungen an Steckdosen können sich, aufgrund Messunsicherheiten an den  vertieften elektrischen Kontakten, als schwierig sowie irreführend erweisen. Andere  Maßnahmen sollten ergriffen werden, um sicherzustellen, dass die Anschlüsse nicht unter  Spannung stehen.   Eine anders als vom Hersteller angegebene Benutzung des Geräts könnte zu einer  Beeinträchtigung der Schutzeinrichtungen des Messgeräts führen.   Dieses Gerät ist kein Spielzeug und darf nicht in Kinderhände gelangen. Es enthält  gefährliche Gegenstände sowie Kleinteile, die von Kindern verschluckt werden könnten.  Sollte ein Kind eines der Teile verschlucken, wenden Sie sich bitte umgehend an einen Arzt.   Lassen Sie Batterien und Verpackungsmaterial nicht unbeaufsichtigt herumliegen, sie  können gefährlich für Kinder sein, wenn diese sie als Spielzeug benutzen.   Sollte das Gerät für eine längere Zeit nicht verwendet werden, entfernen Sie die Batterien,  um ein Auslaufen zu vermeiden.   Alte oder beschädigte Batterien können Verätzungen bei Hautkontakt verursachen.  Benutzen Sie deshalb immer passende Handschuhe.   Achten Sie darauf, dass die Batterien nicht kurzgeschlossen sind. Werfen Sie Batterien nicht  ins Feuer.   Schauen Sie nie direkt in den Laserpointer oder richten Sie ihn nicht auf Augen. Sichtbare  Laser mit niedriger Leistung stellen normalerweise keine Gefahr dar, können aber eine  mögliche Gefahrenquelle sein, wenn für eine längere Zeit direkt in den Strahl geschaut  wird.          EX850-de-DE_v2.4 7/16...
  • Seite 4: Beschreibung Des Messgeräts

    A  Ampere (Strom)  F  Farad (Kapazität)  Hz  Hertz (Frequenz)  Fahrenheit und Celsius (Temperatur) F und    n, m, µ, M, k Vorsilben für Messeinheiten: Nano, Milli, Mikro, Mega und Kilo       ) ) ) Durchgangsprüfung   Diodenprüfung  Laserpointer    Symbol Bluetooth aktiv  EX850-de-DE_v2.4 7/16...
  • Seite 5: Bedienung

    Stecken Sie die schwarze Messleitung in die negative COM-Buchse und stecken Sie die rote Messleitung in die positive V-Buchse.   Stellen Sie den Funktionsschalter in die Stellung VAC oder VDC.    Wählen Sie mit der MODE-Taste AC (Wechselspannung) oder DC (Gleichspannung) aus.   Verbinden Sie die Prüfspitzen parallel mit dem zu testenden Stromkreis.  Lesen Sie den Spannungs‐Messwert auf der LCD‐Anzeige ab.  EX850-de-DE_v2.4 7/16...
  • Seite 6: Widerstandsmessungen

    Hinweis: Bei sehr großen Kapazitätswerten können einige Sekunden vergehen, bis  sich die endgültigen Messwerte stabilisiert haben.  Frequenzmessung  Drehen Sie den Funktionsschalter in die Stellung V Hz.  Halten Sie die Taste MODE zur Auswahl der Frequenz (Hz) Funktion gedrückt . „k Hz“ erscheint auf dem Display.  Stecken Sie die schwarzen Messleitung in die negative COM-Buchse und die rote Messleitung in die positive Hz-Buchse.   Halten Sie die beiden Spitzen der Messfühler an die zu testenden Teile.  Lesen Sie den Frequenz‐Messwert auf dem LCD‐Bildschirm ab.  Das Display gibt die genauen Dezimalstellen des Messergebnisses wider.  EX850-de-DE_v2.4 7/16...
  • Seite 7: Thermoelement (Typ K)-Temperaturmessungen

    Stecken Sie den Bananenstecker der schwarzen Messleitung in die negative COM- Eingangsb uchse und die Bananenstecker der roten   Messleitung in die   positiv Eingangsbuchse.  Verwenden Sie, falls nötig, die Taste Stellen Sie den Funktionsschalter auf die Stellung  .  MODE zur Auswahl der Diodenfunktion (im Diodenprüf-Modus erscheint das Diodensymbol auf dem LCD-Display).   Berühren Sie mit den Spitzen der Messfühler die zu prüfende Diode oder den Halbleiter‐ Übergang. Notieren Sie das Ergebnis der Messung.  Kehren Sie die Polarität der Messfühler um, indem Sie die rote und die schwarze  Messleitung vertauschen. Notieren Sie das Ergebnis.  EX850-de-DE_v2.4 7/16...
  • Seite 8: Kontaktfreie Infrarot-Temperaturmessung

    Siehe Abschnitt „Temperatureinheiten” zur Auswahl von Hinweis:  F oder  C.    WARNHINWEIS: Schauen Sie nie direkt in den Laserpointer oder richten Sie ihn nicht auf  Augen. Sichtbare Laser mit niedriger Leistung stellen normalerweise keine Gefahr dar, können  aber eine mögliche Gefahrenquelle sein, wenn für eine längere Zeit direkt in den Strahl geschaut  wird.  IR Messfeld ‐ Diagramm  Das 8:1 Verhältnis von Messpunkt zu Entfernung bestimmt die Größe der zu messenden  Oberfläche in Bezug auf die Entfernung des Messgeräts zur Oberfläche.     Diameter of spot Durchmesser des Messpunkts   7.5cm 2.5cm   1.25cm   10cm     20cm   60cm   Distance to object Entfernung zum Objekt EX850-de-DE_v2.4 7/16...
  • Seite 9: Hinweise Zur Ir-Messung

    „Pmin“ oder „Pmax“ erlischt.   Hinweis: Falls die Position des Funktionsschalters nach einer Kalibrierung geändert wird, so  muss die Peak Hold‐Kalibrierung für die neu ausgewählte Funktion wiederholt werden.  MAX/MIN   Aktivieren Sie mit der Taste MAX/MIN den Aufnahmemodus MAX/MIN. Das Anzeigesymbol   „MAX“ wird angezeigt.  Das Messgerät zeigt das maximale Messergebnis an und hält diesen  Wert fest, bis ein neuer Maximalwert gemessen wird.  Drücken Sie erneut die Taste MAX/MIN und das Anzeigesymbol „MIN“ wird angezeigt.  Das  Messgerät zeigt das minimale Messergebnis an und hält diesen Wert fest, bis ein neuer  Minimalwert gemessen wird.  EX850-de-DE_v2.4 7/16...
  • Seite 10: Taste Für Lcd-Hintergrundbeleuchtung

    Taste für LCD‐Hintergrundbeleuchtung   Das LCD ist mit einer Hintergrundbeleuchtung zur einfacheren Betrachtung in schwach  beleuchteten Bereichen ausgestattet. Drücken Sie die Taste für LCD‐Hintergrundbeleuchtung zum  Einschalten der Hintergrundbeleuchtung. Drücken Sie die Taste erneut, um die  Hintergrundbeleuchtung auszuschalten.   Automatische Abschaltung  Das Messgerät schaltet sich zur Verlängerung der Batterielebensdauer automatisch nach etwa 10  Minuten ab. Um das Messgerät wieder einzuschalten, drehen Sie den Funktionsschalter auf die  Position OFF und danach auf die gewünschte Funktion.  Bluetooth ‐Kommunikation  Das Messgerät beinhaltet ein Bluetooth‐Modul. Aktivieren Sie das EX485‐Bluetooth, indem Sie die  seitliche Taste Bluetooth SEND/Hintergrundbeleuchtung für zwei Sekunden gedrückt halten. Beim  zweiten Signalton erscheint das Bluetooth‐Symbol im Display.  Android ‐Anwendung  Das Messgerät EX850 ist für Android vorbereitet.  Führen Sie die folgenden Schritte aus, um die  Android‐App ExView  EX850 herunterzuladen und das Messgerät mit einem Android‐Gerät zu  verbinden.    1.   Besorgen und installieren Sie die Android ExViewTM EX850 Anwendung aus dem Google  Play Store.  2.   Eine Suche durchführen, um die EX850 aus der Liste der verfügbaren Geräte.  3.   Koppeln Sie das Gerät mit dem Android Gerät (Tablet‐PC oder Handy) in den  Einstellungen unter "Bluetooth". Verwenden Sie den Code 1234 zum Koppeln der EX850  auf dem Android Gerät.  4.   Starten Sie die Anwendung, ExViewTM EX850 Tippen Sie auf das Symbol  und der Liste  Verbunden wird angezeigt. Tippen Sie auf die EX850 Meter aus der Liste verbunden.  5.   Die obere linke Ecke der App sollten zeigen, dass die EX850 ist jetzt verbunden.  Der Zähler beginnt die Kommunikation und Zählerstände erscheint auf dem Android  Gerät.  EX850-de-DE_v2.4 7/16...
  • Seite 11: Screenshot Beispiele Der Android-App

    EXTECH INSTRUMENTS  6.   Der Benutzer kann wählen Sie das Messgerät die Messung direkt aus der angezeigten  Symbole auf der unteren Zeile der Android Gerät (V, A, mA, A, etc.). Tippen Sie einfach  auf den gewünschten Messparameter zur Anzeige der Messwerte. Siehe  Bildschirmanzeigen unten.  Hinweis: Wenn mehrere Meter verwendet werden sollen, achten Sie darauf, die eindeutige  Adresse eines jeden Meter schnell zu erkennen, welche Messgerät ist jederzeit anzeigen.  Screenshot Beispiele der Android‐App        Wechselstrom          Wechselspannung      EX850-de-DE_v2.4 7/16...
  • Seite 12 FCC‐KONFORMITÄT  FCC ID: IWK‐EX850  Dieses Gerät erfüllt Teil 15 der FCC‐Bestimmungen. Der Betrieb unterliegt den folgenden beiden  Bedingungen:  Das Gerät darf keine schädlichen Interferenzen erzeugen.  Dieses Gerät muss jede empfangene Störung akzeptieren, einschließlich Störungen, die  unerwünschte Betriebszustände verursachen könnten.  Dieses Gerät wurde getestet und entspricht den Beschränkungen für ein Digitalgerät der Klasse  entsprechend Abschnitt 15 der FCC Bestimmungen. Diese Bestimmungen wurden erlassen, um  einen angemessenen Schutz gegen nachteilige Störungen bei Heiminstallationen zu  gewährleisten.  Dieses Gerät erzeugt, nutzt und strahlt Funk‐Frequenzenergie ab und kann zu nachteiligen  Störungen von Funkkommunikationen führen. Es besteht jedoch keine Garantie, dass es nicht zu  Störungen in bestimmten Installationen kommt. Wenn dieses Gerät schädliche Interferenzen  beim Radio‐ oder Fernsehempfang verursacht, was sich durch das An‐ und Ausschalten des  Geräts feststellen lässt, wird dem Anwender empfohlen, zu versuchen, die Interferenzen mit  einer der folgenden Maßnahmen zu korrigieren:  • Richten Sie Ihre Antenne neu aus oder setzen sie diese um.  • Erhöhen Sie die Entfernung zwischen Gerät und Empfänger.  • Schließen Sie das Gerät auf einem anderen Stromkreis an.  • Wenden Sie sich mit weiteren Fragen an Ihren Fachhändler oder an einen autorisierten  Kundendienst.    WARNUNG: FCC Erklärung zur Strahlenbelastung:   Dieses Gerät und seine Antenne (n) darf nicht in der Nähe von oder zusammen mit anderen  Antennen oder Sendern betrieben werden.  Dieses Gerät entspricht den FCC‐Grenzwerten für Strahlenbelastung, die für eine  unkontrollierte Umgebung dargelegt werden.  Zur Einhaltung der Richtlinien für die Belastung durch Hochfrequenzwellen vermeiden Sie  den direkten Kontakt mit der Sendeantenne während der Übertragung.    WARNUNG: Änderungen oder Modifikationen, die nicht ausdrücklich von der zuständigen  Stelle genehmigt sind, können zu einem Erlöschen der Erlaubnis für den Betrieb des Geräts  führen.  EX850-de-DE_v2.4 7/16...
  • Seite 13: Industry Canada (Ic) Konformität

    Eingangsbuchsen entfernen und das Messgerät auf OFF schalten. Benutzen Sie das Gerät  niemals mit geöffnetem Gehäuse.  Reinigung und Lagerung  Wischen Sie das Gehäuse regelmäßig mit einem feuchten Tuch und mildem Spülmittel ab. Keine scheuernden Reinigungs- oder Lösungsmittel verwenden.  Entnehmen Sie bei einer geplanten Lagerdauer von mehr als 60 Tagen die  Batterie und lagern Sie diese separat.  Austausch der Batterie  Entfernen Sie die Kreuzschlitzschraube, die den Batteriefachdeckel auf der Rückseite  sichert.  Öffnen Sie das Batteriefach.  Setzen Sie eine neue 9‐V‐Batterie ein.  Sichern Sie den Batteriefachdeckel.  Erschöpfte oder wiederaufladbare Batterien niemals im Hausmüll entsorgen.  Als Verbraucher sind Sie verpflichtet, alte Batterien an geeigneten Sammelstellen,  im Geschäft des ursprünglichen Kaufs oder überall dort, wo Batterien verkauft  werden, abzugeben.  Entsorgung: Entsorgen Sie dieses Messgerät nicht mit dem Hausmüll. Der Anwender ist  verpflichtet, Geräte nach ihrer Lebensdauer bei einer geeigneten Sammelstelle für die Entsorgung  von elektrischen und elektronischen Geräten abzugeben.     EX850-de-DE_v2.4 7/16...
  • Seite 14: Technische Daten

    4,000 kΩ   40,000 kΩ   ± (1,5 % + 2d)  Widerstand  400,0 kΩ   4,000 MΩ  ± (2,5 % + 3d)  40,00 MΩ   ± (3,5 % + 5d)  4,000 nF  ± (5,0 % + 30d)  40,00 nF  ± (5,0 % + 20d)  400,0 nF  Kapazität  4,000 µF  ± (3,0 % + 5d)     40,00 µF  400,0 µF  ± (4,0 % + 10d)  4,000 mF  ± (10 % + 10d)  40,00 mF  Nicht spezifiziert  4,000 kHz   ± (1,5 % + 2d)  Frequenz  Empfindlichkeit: 100 V (< 50 Hz); 50 V (50 bis 400 Hz); 5 V (401 Hz bis  4000 Hz)  EX850-de-DE_v2.4 7/16...
  • Seite 15 ° ‐20 bis 760 C  F)     Temp ‐58 bis ‐4 F   9  F  (IR)   2,0 % Messwert oder       ‐4 bis 518 F   4 was auch immer > ist     ‐50 bis ‐20 C  C     2,0 % des Messwerts oder  C   ‐20 bis 270 C  was auch immer > ist  EX850-de-DE_v2.4 7/16...
  • Seite 16 Abmessungen & Gewicht 270 x 110 x 50 mm; 386 g   Nur für den Gebrauch in Innenräumen und in Übereinstimmung mit Sicherheit den Anforderungen für Doppelisolation IEC1010-1 (2001):  EN61010‐ 1 (2001) Überspannungs‐Kategorie IV 600 V und Kategorie III 1000  V, Verschmutzungsgrad 2.  Patenthinweis  U. S. Patent 7163336    Copyright © 2014‐2016 FLIR Systems, Inc.  Alle Rechte vorbehalten, einschließlich des Rechts der vollständigen oder teilweisen Vervielfältigung in jeder  Form.  ISO‐9001 Certified  www.extech.com  EX850-de-DE_v2.4 7/16...
