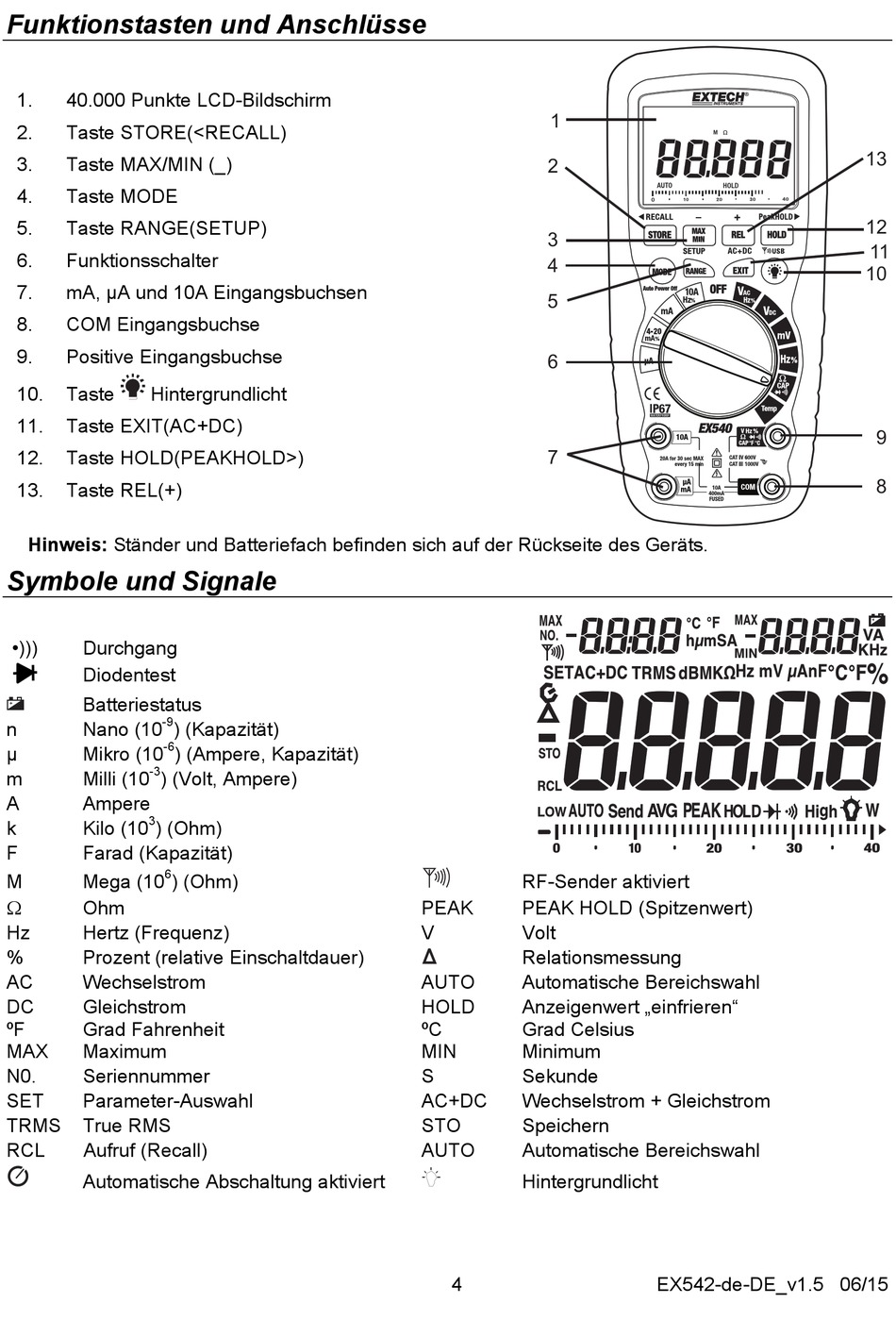

Funktionstasten und Anschlüsse
1.
40.000 Punkte LCD-Bildschirm
2.
Taste STORE(<RECALL)
3.
Taste MAX/MIN (_)
4.
Taste MODE
5.
Taste RANGE(SETUP)
6.
Funktionsschalter
7.
mA, µA und 10A Eingangsbuchsen
8.
COM Eingangsbuchse
9.
Positive Eingangsbuchse
10.
Taste
Hintergrundlicht
11.
Taste EXIT(AC+DC)
12.
Taste HOLD(PEAKHOLD>)
13.
Taste REL(+)
Hinweis: Ständer und Batteriefach befinden sich auf der Rückseite des Geräts.
Symbole und Signale
•)))
Durchgang
Diodentest
Batteriestatus
-9
n
Nano (10
) (Kapazität)
-6
µ
Mikro (10
) (Ampere, Kapazität)
-3
m
Milli (10
) (Volt, Ampere)
A
Ampere
3
k
Kilo (10
) (Ohm)
F
Farad (Kapazität)
6
M
Mega (10
) (Ohm)
Ohm
Hz
Hertz (Frequenz)
%
Prozent (relative Einschaltdauer)
AC
Wechselstrom
DC
Gleichstrom
ºF
Grad Fahrenheit
MAX
Maximum
N0.
Seriennummer
SET
Parameter-Auswahl
TRMS
True RMS
RCL
Aufruf (Recall)
Automatische Abschaltung aktiviert
1
2
3
4
5
6
7
RF-Sender aktiviert
PEAK
PEAK HOLD (Spitzenwert)
V
Volt
Relationsmessung
AUTO
Automatische Bereichswahl
HOLD
Anzeigenwert „einfrieren"
ºC
Grad Celsius
MIN
Minimum
S
Sekunde
AC+DC
Wechselstrom + Gleichstrom
STO
Speichern
AUTO
Automatische Bereichswahl
Hintergrundlicht
4
EX542-de-DE_v1.5 06/15
