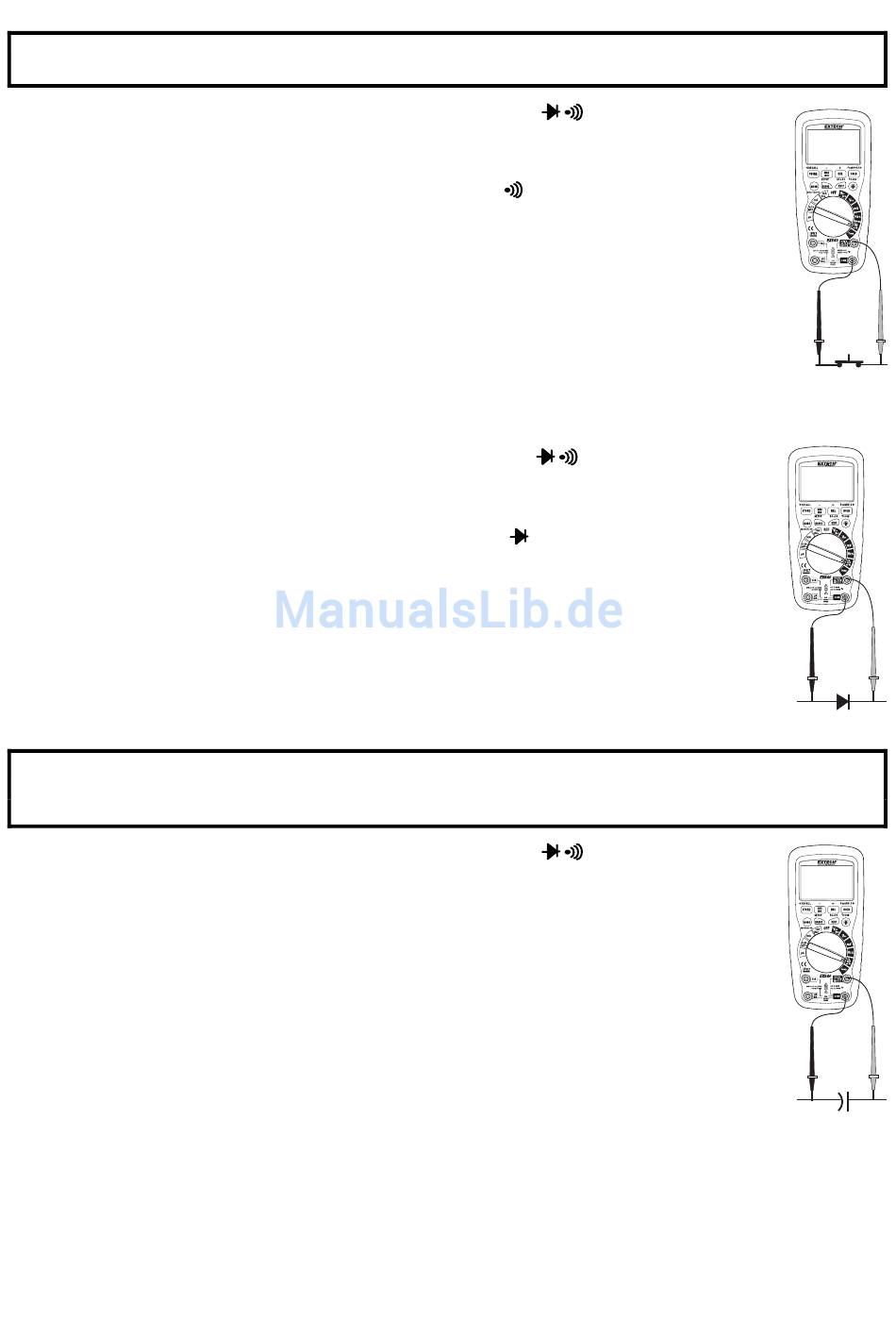

DURCHGANGSPRÜFUNG
WARNUNG: Zur Vermeidung eines elektrischen Schlages, messen Sie niemals den Durchgang
auf Stromkreisen oder Leitungen, die Spannung führen.
1.
Setzen Sie den Funktionsschalter auf Position Ω CAP
2.
Stecken Sie den schwarzen Messfühler in die negative COM-Buchse. Stecken
Sie den roten Messfühler in die positive Ω–Buchse.
3.
Drücken Sie die Taste MODE zum Anzeigen von „ " und „Ω" auf dem
Bildschirm.
4.
Halten Sie die beiden Spitzen der Messfühler an den Stromkreis oder das Teil,
welcher/s getestet werden soll.
5.
Falls der Widerstand weniger als etwa 35Ω beträgt, ertönt ein akustisches Signal.
Falls der Kreislauf offen ist, wird auf dem Bildschirm „OL" angezeigt.
DIODENTEST
1.
Setzen Sie den Funktionsschalter auf Position Ω CAP
2.
Stecken Sie den schwarzen Messfühler in die negative COM-Buchse. Stecken
Sie den roten Messfühler in die positive V–Buchse.
3.
Drücken Sie die Taste MODE zum Anzeigen von „
Bildschirm.
4.
Halten Sie die beiden Spitzen der Messfühler an die zu testende Diode. Die
Durchlassspannung beträgt üblicherweise 0,400 bis 0,700V, die
Umkehrspannung zeigt „OL" an. Kurzgeschlossene Geräte zeigen einen Wert
nahe 0V an, offene Geräte in beiden Testrichtungen „OL".
KAPAZITÄTSMESSUNG
WARNUNG: Zur Vermeidung eines elektrischen Schlages, nehmen Sie das zu testende Gerät vor
der Durchführung von Kapazitätsmessungen vom Strom und entladen Sie alle Kondensatoren.
Entnehmen Sie die Batterien und ziehen Sie das Netzkabel.
1.
Setzen Sie den Funktionsschalter auf Position Ω CAP
2.
Stecken Sie den schwarzen Messfühler in die negative COM-Buchse.
3.
Stecken Sie den roten Messfühler in die positive V–Buchse.
4.
Drücken Sie die Taste MODE zum Anzeigen von „F"
5.
Berühren Sie mit den beiden Spitzen der Messfühler den zu messenden
Kondensator.
6.
Lesen Sie den Kapazitätswert auf dem Bildschirm ab.
.
.
" und „V" auf dem
.
8
EX542-de-DE_v1.5 06/15
