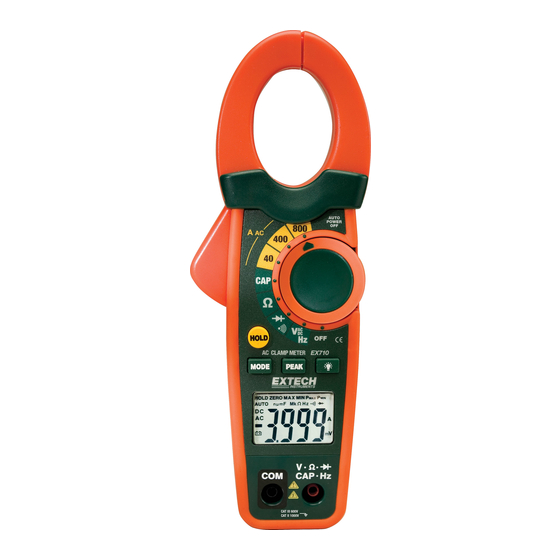

Extech Instruments EX710 Bedienungsanleitung
Ac zangenampere meter-800
Vorschau ausblenden
Andere Handbücher für EX710:
- Bedienungsanleitung (11 Seiten) ,
- Bedienungsanleitung (23 Seiten)
Inhaltsverzeichnis
Werbung
Quicklinks
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Extech Instruments EX710
Inhaltszusammenfassung für Extech Instruments EX710

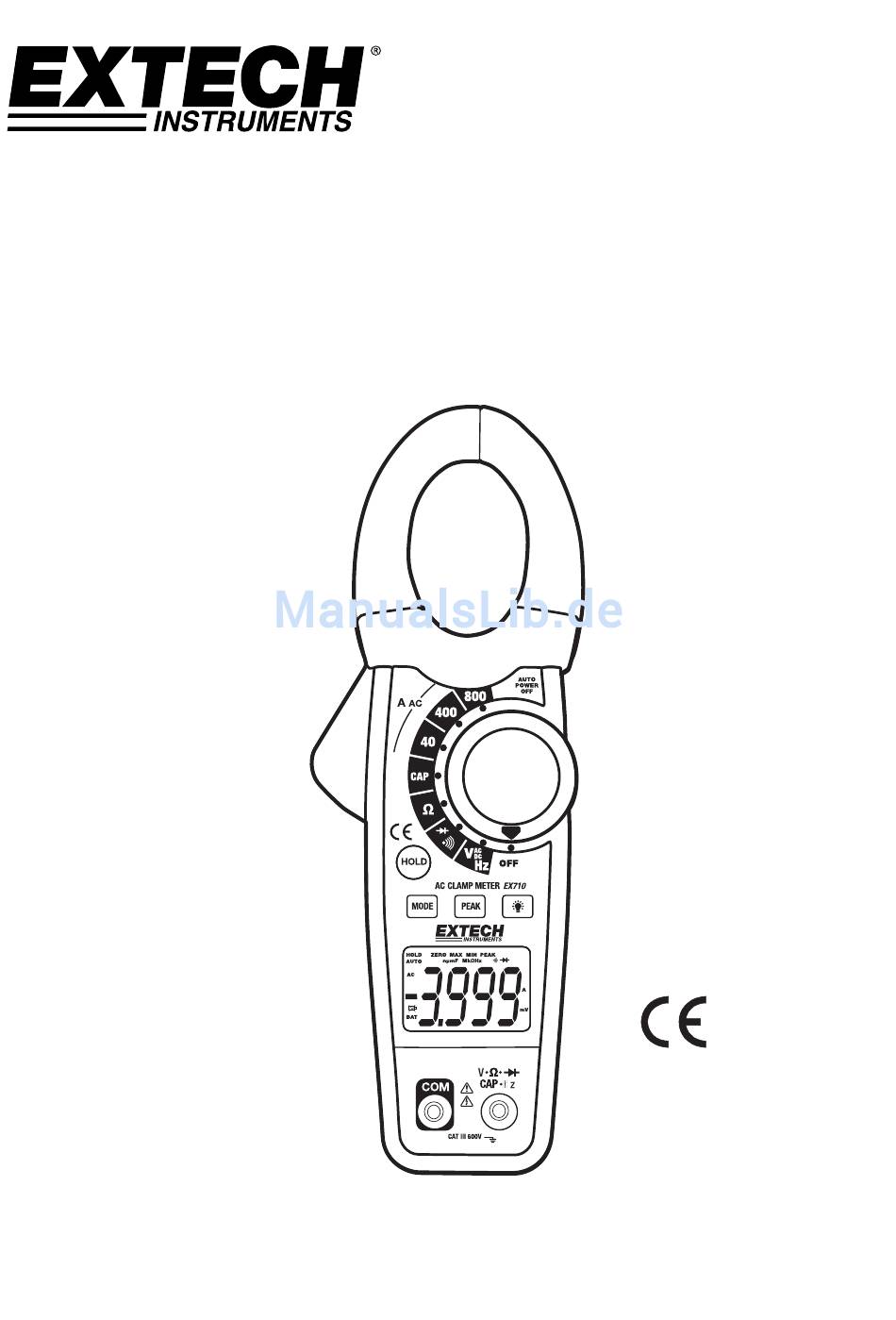

- Seite 1 Bedienungsanleitung AC Zangenampere Meter-800 Modell EX710...
-
Seite 2: Internationale Sicherheitssymbole
Niemals Strom auf einem Stromkreis messen, dessen Spannung 600 V überschreitet. Vor dem Wechseln der Messbereiche zunächst die Messleitungenl vom zu prüfenden Stromkreis abnehmen. Messfunktion Maximaler Eingang A AC 800A AC V DC, V AC 600V DC/AC Widerstand, elektrische Kapazität, Frequenz, 250V DC/AC Diodentest EX710-de-DE_v3.4 4/15... - Seite 3 Auslaufen zu verhindern. Alte oder beschädigte Batterien können Verätzungen bei Hautkontakt verursachen. Benutzen Sie in einem solchen Fall immer entsprechende Schutzhandschuhe. Gehen Sie sicher, dass die Batterien nicht kurz geschlossen werden. Werfen Sie die Batterien nicht ins Feuer. EX710-de-DE_v3.4 4/15...
-
Seite 4: Beschreibung Des Messgerätes
Gleichstrom / Wechselstrom Schwache Batterie mV oder V Millivolt oder Volt (Spannung) Ohm (Widerstand) Ampere (Strom) Farad (elektr. Kapazität) Hertz (Frequenz) n, m, , M, k Vorsätze für Messeinheiten: nano, milli, micro, mega, und kilo ))) Durchgangsprüfung Diodentest EX710-de-DE_v3.4 4/15... - Seite 5 Messkabel in die positive V··CAP·Hz ·Buchse stecken. Den Funktionswahlschalter auf V Hz stellen. Mit der Taste MODE AC (Wechselspannung) oder DC (Gleichspannung) wählen. Die Messkabel parallel zu dem zu prüfenden Stromkreis anschließen. Die Spannungsmessung auf dem LCD ablesen. EX710-de-DE_v3.4 4/15...
-
Seite 6: Widerstandsmessungen
Berühren Sie das zu prüfende Element mit den Messkabelspitzen. Lesen Sie nun den Frequenzwert im Display ab. Das Display gibt den richtigen Dezimalwert mit Punkt an. Erneut die Taste MODE drücken und gedrückt halten, um zum Spannungsmodus zurückzukehren. EX710-de-DE_v3.4 4/15... -
Seite 7: Durchgangsprüfungen
Messung OL anzeigt, dann ist die Diode in Ordnung. Wenn beide Messungen OL anzeigen, dann ist das Gerät offen. Wenn beide Messungen sehr niedrige Werte oder sogar "0" anzeigen, dann ist das Gerät kurzgeschlossen. EX710-de-DE_v3.4 4/15... -
Seite 8: Lcd-Hintergrundbeleuchtungsknopf
Hintergrundbeleuchtung diesen Knopf drücken. Zum Ausschalten erneut drücken. Automatisches Ausschalten Um Batteriestrom zu sparen, schaltet sich das Messgerät nach ca. 25 Minuten automatisch aus. Zum erneuten Einschalten des Messgerätes den Funktionsschalter auf OFF (Aus) stellen und die gewünschte Funktion einstellen. EX710-de-DE_v3.4 4/15... -
Seite 9: Technische Daten
± (5,0% + 20d) 400,0nF 4,000µF ± (3,0% + 5d) 40,00µF 400,0µF ± (4,0% + 10d) 4,000mF ± (10% + 10d) 40,00mF nicht spezifiziert Frequenz 4,000kHz ± (1,5% + 2d) Sensitivity: 100V (<50Hz); 50V (50 to 400Hz); 5V (401 to 4000Hz) EX710-de-DE_v3.4 4/15... - Seite 10 229 x 80 x 49mm (9,0 x 3,1 x 2,0"); 303g (10,7 oz). Sicherheit Nur für den Gebrauch in Räumen und im Einklang mit den Anforderungen zur doppelten Isolierung gemäß IEC1010-1 (2001): EN61010-1 (2001) Überspannungskategorie III 600V und Kategorie II 1000V, Verschmutzungsgrad 2. EX710-de-DE_v3.4 4/15...
-
Seite 11: Wartung
Andere Battery Safety Reminders o Batterien niemals in ein Feuer. Akkus können explodieren oder auslaufen. o Niemals Akkutypen. Immer neue Batterien des gleichen Typs Copyright © 2013‐2015 FLIR Systems, Inc. Alle Rechte vorbehalten, einschließlich des Rechts der vollständigen oder teilweisen Vervielfältigung in jeder Form. ISO‐9001 Certified www.extech.com EX710-de-DE_v3.4 4/15...
