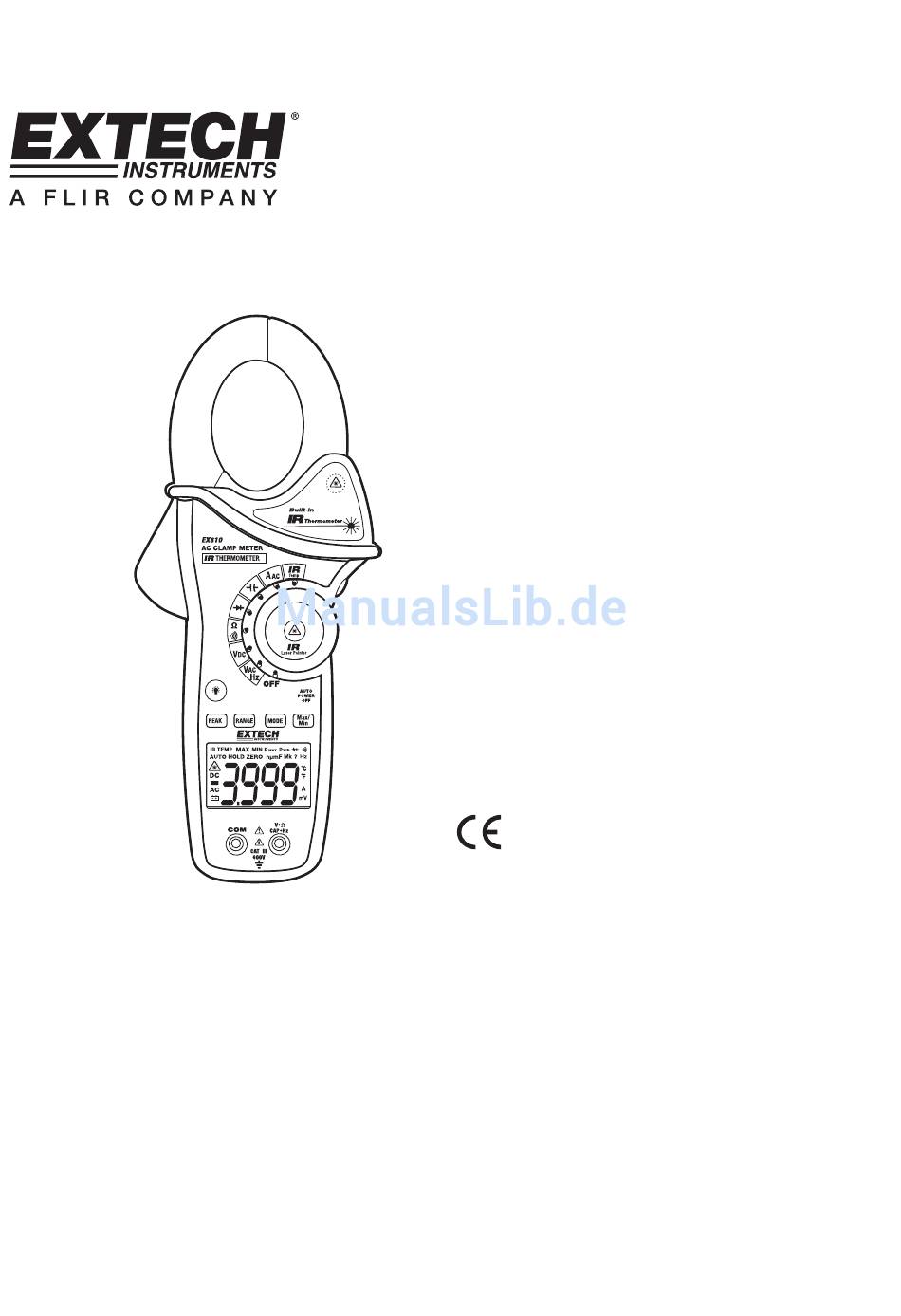

- Seite 1 Benutzerhandbuch Extech EX810 1000 A Messzange mit IR Thermometer Patentiert...
-
Seite 2: Sicherheitshinweise

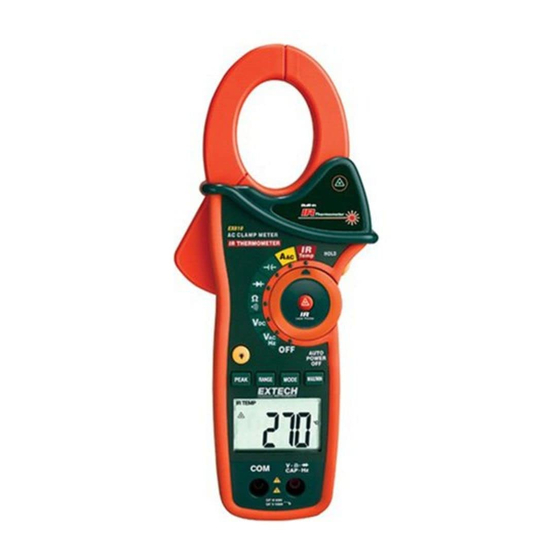

Einführung Wir gratulieren Ihnen zum Erwerb der Extech EX810 1000A Messzange. Dieses Messgerät misst Wechsel- und Gleichspannungen, Wechselstrom, Widerstand, Kapazität, Frequenz, Arbeitszyklus, Diodenprüfung, Stromdurchgang, Wärmefühler- Temperatur sowie kontaktfreie IR-Temperatur. Sicherheit Internationale Sicherheitssymbole Dieses Symbol in Kombination mit einem anderen Symbol oder Endgerät weist darauf hin, dass der Nutzer für weitere Ausführungen im Benutzerhandbuch... - Seite 3 Schließen Sie die Batterien nicht kurz. Werfen Sie Batterien nicht ins Feuer. • Schauen oder Zielen Sie mit dem Strahl niemals direkt auf ein Auge. Niedrig- Energie Sichtlaser erzeugen normalerweise keine Gefahr für das Auge, könnten jedoch Gefahrenpotential enthalten, wenn für eine längere Zeitdauer direkt hineingeschaut wird. EX810-EU-GR V4.3 10/09...
- Seite 4 Milli-Volt oder Volt (Spannung) Ω Ohm (Widerstand) Ampere (Strom) Farad (Kapazität) Hertz (Frequenz) F and Fahrenheit und Celsius Einheiten (Temperatur) n, m, μ, M, k Abkürzungen der Messeinheiten: Nano, Milli, Micro, Mega und Kilo • Stromdurchgang Diodenprüfung Laserpointer EX810-EU-GR V4.3 10/09...
-
Seite 5: Bedienungshinweise
Setzen Sie den Funktionsschalter auf V oder V Verwenden Sie den MODE Knopf zur Auswahl der AC oder DC Spannung (nur EX830). Verbinden Sie die Messfühler gleichzeitig mit dem zu testenden Stromkreislauf. Lesen Sie den Spannungs-Messwert auf dem LCD-Bildschirm EX810-EU-GR V4.3 10/09... - Seite 6 Halten Sie die beiden Spitzen der Messfühler an die zu testenden Te ile. Lesen Sie den Frequenz-Messwert auf dem LCD-Bildschirm ab. Auf dem Display wird der exakte Wert mit Dezimalstellen angezeigt. Drücken und halten Sie den MODE Knopf erneut, um zum Spannung s-Modus zurückzukehren. EX810-EU-GR V4.3 10/09...
- Seite 7 0,900V) und als zweites Ergebnis ‘OL‘ angezeigt wird, so ist die Diode gut. Falls für beide Ergebnisse ‘OL‘ angezeigt wird, so ist das Gerät offen. Falls beide Ergebnisse einen sehr geringen numerischen Wert oder „0“ anzeigen, so ist das Gerät kurzgeschlossen. EX810-EU-GR V4.3 10/09...
- Seite 8 5. Dampf, Staub, Rauch, … etc. können das Messergebnis verzerren. 6. Zur Lokalisierung der heißesten Stelle eines Objekts, visieren Sie zunächst einen Punkt außerhalb des Messbereichs an; scannen Sie dann den Bereich quer ab (in Zick-zack-Bewegungen) bis der heißeste Punkt gefunden ist. EX810-EU-GR V4.3 10/09...
- Seite 9 Hintergrundbeleuchtung. Drücken Sie zum Ausschalten des Lichts den Knopf erneut. Automatische Abschaltung Das Messgerät schaltet sich zur Schonung der Batterielebensdauer automatisch nach etwa 25 Minuten ab. Drehen Sie zum Neustart des Geräts den Funktionsschalter auf die OFF-Position und wählen Sie dann die gewünschte Funktionsposition. EX810-EU-GR V4.3 10/09...
-
Seite 10: Wartung
Hausmüll ist verboten! Sie können Ihre Batterien / Akkumulatoren kostenlos an den Sammelstellen in Ihrer Gemeinde oder überall dort, wo Batterien verkauft werden, abgeben! Entsorgung: Befolgen Sie die rechtlichen Vorschriften bezüglich der Entsorgung des Gerätes am Ende seiner Lebensdauer. EX810-EU-GR V4.3 10/09... -
Seite 11: Technische Daten
± (3,0% + 5d) Kapazität 4,000µF 40,00µF 400,0µF ± (4,0% + 10d) 4,000mF ± (10% + 10d) 40,00mF Nicht spezifiziert 4,000kHz ± (1,5% + 2d) Frequenz Empfindlichkeit: 100V (<50Hz); 50V (50 bis 400Hz); 5V (401Hz bis 4000Hz) EX810-EU-GR V4.3 10/09... - Seite 12 Doppelisolation IEC1010-1 (2001): EN61010-1 (2001) Überspannungs-Kategorie III 600V und Kategorie II 1000V, Verschmutzungsgrad 2. Patenthinweis U.S. Patent 7163336 Copyright © 2009 Extech Instruments Corporation Alle Rechte vorbehalten, einschließlich des Rechts der vollständigen oder teilweisen Vervielfältigung in jeder Form. EX810-EU-GR V4.3 10/09...
