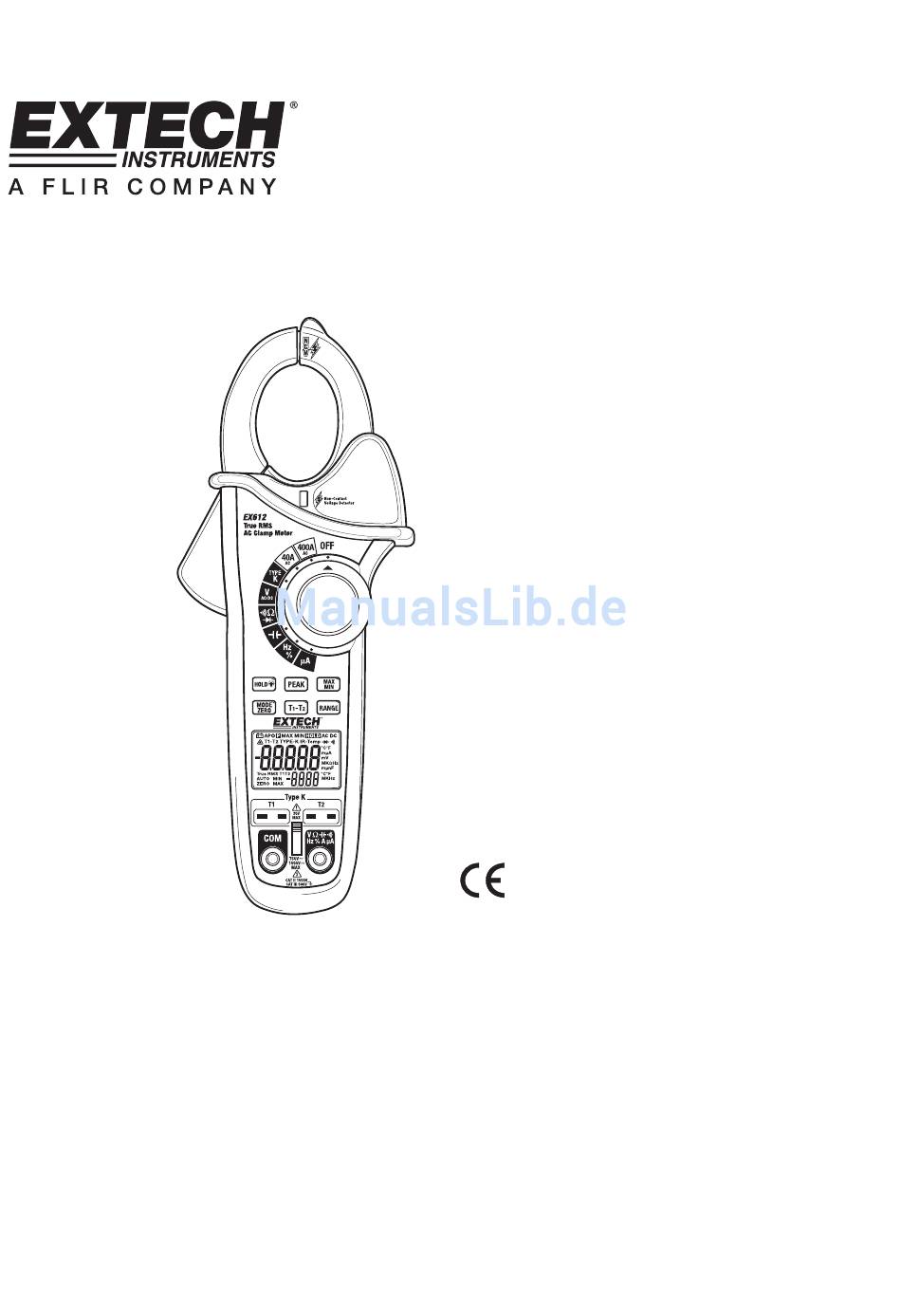

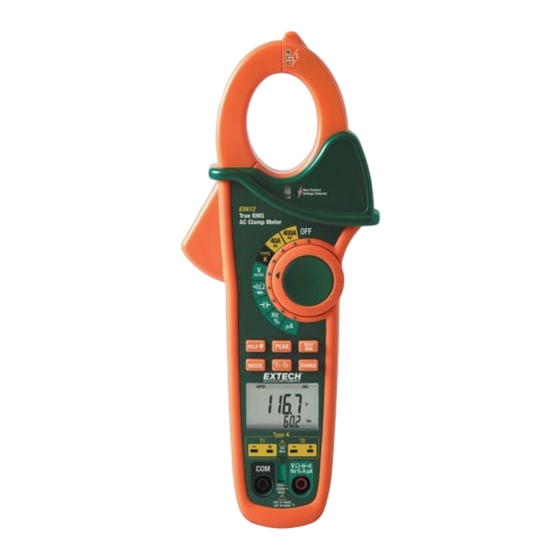

- Seite 1 Bedienungsanleitung 400-A-True-RMS-AC- Zangenmessgerät Modell EX612...
- Seite 2 Einführung Wir gratulieren Ihnen zum Erwerb des Extech EX612 True-RMS-Zangenmessgerät. Dieses Messgerät misst Wechselstrom, Wechsel- und Gleichspannung, Widerstand, Kapazität, Frequenz, Dioden, Tastverhältnisse und den Durchgang. Als besonderes Zubehör sind ein dualer Eingang für die Thermoelement-Temperaturmessung, und ein kontaktfreier Spannungsmesser enthalten. Das doppelt umformte Gehäuse ist für schwere Belastungen ausgelegt.
-
Seite 3: Sicherheitshinweise
• Schließen Sie die Batterien nicht kurz. Werfen Sie Batterien nicht ins Feuer. Funktion Maximaler Eingang A AC (Wechselstrom), 400A DC/AC V DC, V AC 600V DC/AC Widerstand, Kapazität, Frequenz, Diodenprüfung 250V DC/AC μA 4000 μA Typ-K-Temperatur 30V DC, 24V AC EX612-EU V2.3 04/10... - Seite 4 Ampere (Strom) Farad (Kapazität) Hertz (Frequenz) Tastverhältnis F und Grad Fahrenheit und Grad Celsius (Temperatur) Thermoelement 1, Thermoelement 2, Thermoelementdifferenz n, m, μ, M, k Präfixe der Maßeinheiten: nano, milli, mikro, mega und kilo Durchgangsprüfung • Diodenprüfung EX612-EU V2.3 04/10...
-
Seite 5: Betrieb
Messspitze entlang des Kabels, um sicherzustellen, dass sich die Spitze so nah wie möglich am stromführenden Leiter befindet. HINWEIS: Der Detektor ist sehr empfindlich. Statische elektrische Aufladungen und andere elektrische Stromquellen können den Sensor zufällig auslösen. Das ist ein normaler Betriebszustand. EX612-EU V2.3 04/10... - Seite 6 Seite des Messkreises. Berühren Sie mit der Spitze des roten Messfühlers die positive Seite des Messkreises. Lesen Sie den Spannungswert auf dem Display ab. Frequenz Wenn ACA gewählt ist, kann die gemessene Frequenz im unteren Display abgelesen werden. EX612-EU V2.3 04/10...
- Seite 7 01,800 V) und bei der anderen Messung OL angezeigt wird, ist die Diode in Ordnung. Wenn bei beiden Messungen OL angezeigt wird, ist die Diode offen. Wenn bei beiden Messungen sehr kleine Werte oder ‘0’ angezeigt werden, ist die Diode kurzgeschlossen. EX612-EU V2.3 04/10...
- Seite 8 Berühren Sie mit der Spitze des roten Messfühlers die andere Seite des Gerätes. Lesen Sie den Frequenzwert auf dem oberen großen Display ab. Lesen Sie das Tastverhältnis auf dem unteren kleinen Display ab. Drücken Sie die Taste MODE, um das Tastverhältnis auf dem großen Display anzuzeigen. EX612-EU V2.3 04/10...
- Seite 9 Drücken Sie die Taste T1-T2, um durch die Displaykombinationen zu blättern: Oberes Display Unteres Display T1-T2 T1- T2 Hinweis: Im Falle eines offenen Eingangs oder einer Überschreitung des Temperaturmessbereiches zeigt das Display „- - - -“ an. EX612-EU V2.3 04/10...
- Seite 10 APO ist nun deaktiviert (APO-Symbol ist abgeschaltet) und wird wieder aktiviert, wenn der Funktionsschalter auf die Position OFF gedreht wird. Anzeige bei niedrigem Energiestand Wenn das Symbol auf dem Display erscheint, sollte die Batterie ersetzt werden. Beachten Sie die Anleitung zum Austauschen der Batterie im Wartungskapitel. EX612-EU V2.3 04/10...
-
Seite 11: Wartung
Entfernen Sie die Schrauben mit dem Phillips-Kopf (2), welche die hintere Abdeckung sichern. Ersetzen Sie die Sicherung mit einer Sicherung gleicher Bemessung. (500 mA, 660 V, flink [SIBA 70-180-40]) Setzen Sie hintere Abdeckung und Batterie wieder ein. EX612-EU V2.3 04/10... -
Seite 12: Technische Daten
0.01nF ±(5.0% + 40 Stellen) Kapazität 4000.0nF 0.1nF ±(3.0% + 10 Stellen) 400.00µF 0.01µF ±(3.5% + 10 Stellen) 4000.0µF 0.1µF ±(5.0% + 10 Stellen) 40.000mF 0.001mF 400.00Hz 0.01Hz ±(1.0% + 3 Stellen) Frequenz (Zange) Empfindlichkeit: 5Arms Minimum EX612-EU V2.3 04/10... - Seite 13 1° >1000° 33 bis 211°F ±(1.0% + 1°C/2°F) 1 bis 100°C 212 bis 718°F ±(1.5% + 2°C/3°F) 101 bis 399°C 719 bis 1832°F ±(2.5% + 4°C/7°F) 400 bis 1000°C Die Angaben enthalten nicht die Genauigkeit der Messfühler EX612-EU V2.3 04/10...
- Seite 14 EN61010-1 (2001) Überspannungskategorie III 600V und Kategorie II 1000V, Verschmutzungsgrad 2. Prüfungen U.S.-Patent 7163336 Patent Copyright © 2008 Extech Instruments Corporation (a FLIR company) Alle Rechte vorbehalten, einschließlich des Rechtes der vollständigen oder teilweisen Vervielfältigung in jeder Form. EX612-EU V2.3 04/10...
