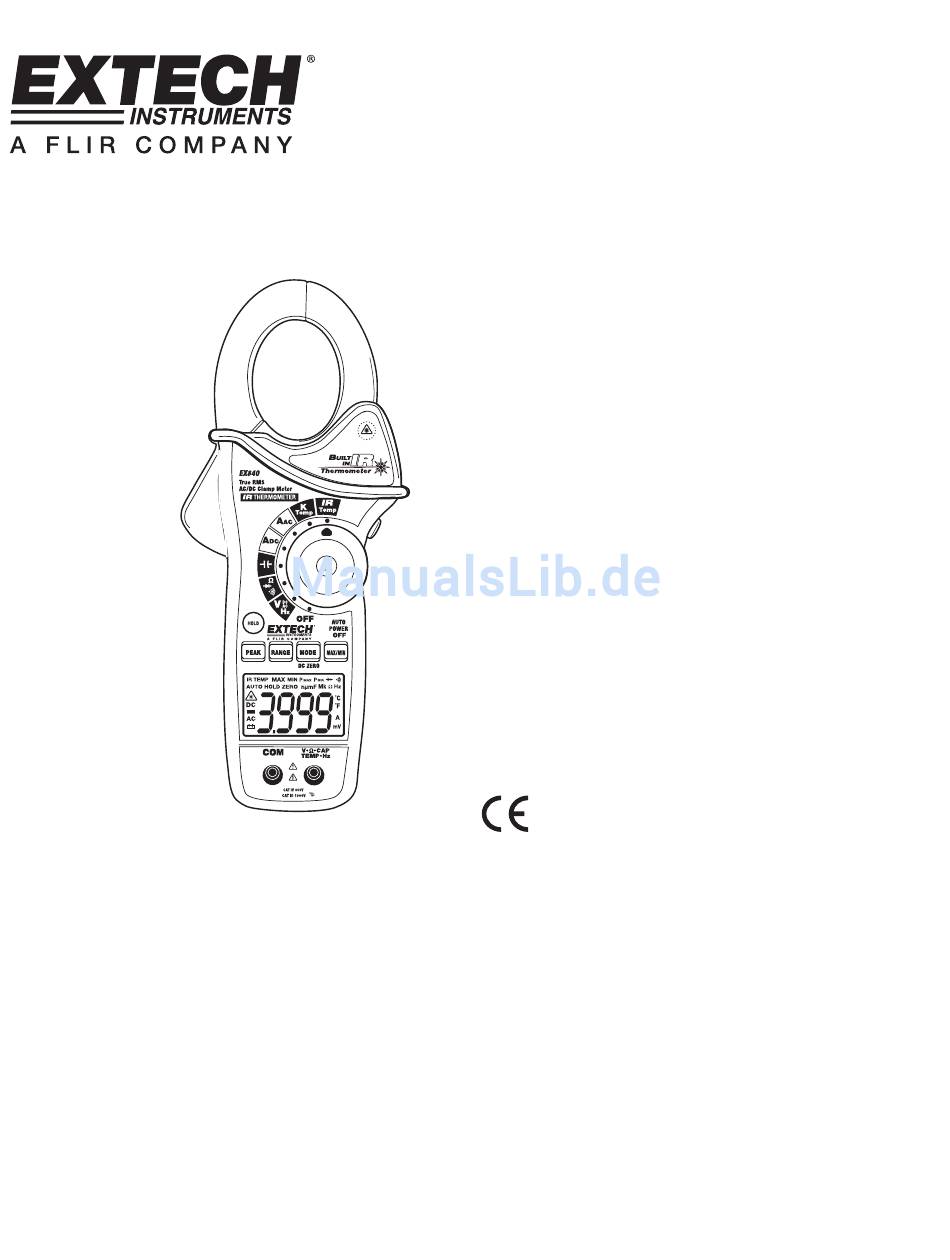

- Seite 1 Benutzerhandbuch Extech EX840 True RMS 1000 A Messzange mit IR Thermometer...
-
Seite 2: Sicherheitshinweise
Einführung Wir gratulieren Ihnen zum Erwerb der Extech EX840 True RMS 1000A Messzange. Dieses Messgerät misst Wechsel- und Gleichspannungen, Wechselstrom, Widerstand, Kapazität, Frequenz, Arbeitszyklus, Diodenprüfung, Stromdurchgang, Wärmefühler- Temperatur sowie kontaktfreie IR-Temperatur. Sicherheit Internationale Sicherheitssymbole Dieses Symbol in Kombination mit einem anderen Symbol oder Endgerät weist darauf hin, dass der Nutzer für weitere Ausführungen im Benutzerhandbuch... - Seite 3 Schließen Sie die Batterien nicht kurz. Werfen Sie Batterien nicht ins Feuer. • Schauen oder Zielen Sie mit dem Strahl niemals direkt auf ein Auge. Niedrig- Energie Sichtlaser erzeugen normalerweise keine Gefahr für das Auge, könnten jedoch Gefahrenpotential enthalten, wenn für eine längere Zeitdauer direkt hineingeschaut wird. EX840-EU-GE-V5.2-8/10...
- Seite 4 V Milli-Volt oder Volt (Spannung) Ω Ohm (Widerstand) Ampere (Strom) Farad (Kapazität) Hertz (Frequenz) F and Fahrenheit und Celsius Einheiten (Temperatur) n, m, μ, M, k Abkürzungen der Messeinheiten: Nano, Milli, Micro, Mega und Kilo • Stromdurchgang Diodenprüfung Laserpointer EX840-EU-GE-V5.2-8/10...
-
Seite 5: Bedienungshinweise
Setzen Sie den Funktionsschalter auf V oder V Verwenden Sie den MODE Knopf zur Auswahl der AC oder DC Spannung (nur EX830). Verbinden Sie die Messfühler gleichzeitig mit dem zu testenden Stromkreislauf. Lesen Sie den Spannungs-Messwert auf dem LCD-Bildschirm ab. EX840-EU-GE-V5.2-8/10... - Seite 6 Halten Sie die beiden Spitzen der Messfühler an die zu testenden Teil Lesen Sie den Frequenz-Messwert auf dem LCD-Bildschirm ab. Auf dem Display wird der exakte Wert mit Dezimalstellen angezeigt. Drücken und halten Sie den MODE Knopf erneut, um zum Spannungs -Modus zurückzukehren. EX840-EU-GE-V5.2-8/10...
- Seite 7 0,900V) und als zweites Ergebnis ‘OL‘ angezeigt wird, so ist die Diode gut. Falls für beide Ergebnisse ‘OL‘ angezeigt wird, so ist das Gerät offen. Falls beide Ergebnisse einen sehr geringen numerischen Wert oder „0“ anzeigen, so ist das Gerät kurzgeschlossen. EX840-EU-GE-V5.2-8/10...
- Seite 8 5. Dampf, Staub, Rauch,etc. können das Messergebnis verzerren. 6. Zur Lokalisierung der heißesten Stelle eines Objekts, visieren Sie zunächst einen Punkt außerhalb des Messbereichs an; scannen Sie dann den Bereich quer ab (in Zick-zack-Bewegungen) bis der heißeste Punkt gefunden ist. EX840-EU-GE-V5.2-8/10...
- Seite 9 Hintergrundbeleuchtung. Drücken Sie zum Ausschalten des Lichts den Knopf erneut. Automatische Abschaltung Das Messgerät schaltet sich zur Schonung der Batterielebensdauer automatisch nach etwa 25 Minuten ab. Drehen Sie zum Neustart des Geräts den Funktionsschalter auf die OFF-Position und wählen Sie dann die gewünschte Funktionsposition. EX840-EU-GE-V5.2-8/10...
-
Seite 10: Wartung
Sie können Ihre gebrauchten Batterien / Speicher an Sammlungspunkten in Ihrer Gemeinschaft übergeben oder wohin auch immer Batterien / Speicher sind verkauft! Verfügung: Folgen Sie den gültigen gesetzlichen Bedingungen in Rücksicht der Verfügung der Vorrichtung am Ende seines Lebenszyklus EX840-EU-GE-V5.2-8/10... -
Seite 11: Technische Daten
± (5,0% + 20d) 400,0nF 4,000µF ± (3,0% + 5d) Kapazität 40,00µF 400,0µF ± (4,0% + 10d) 4,000mF ± (10% + 10d) 40,00mF Nicht spezifiziert 4,000kHz ± (1,5% + 2d) Frequenz Empfindlichkeit: 100V (<50Hz); 50V (50 bis 400Hz); 5V (401Hz bis 4000Hz) EX840-EU-GE-V5.2-8/10... - Seite 12 Übereinstimmung mit den Anforderungen für Doppelisolation IEC1010-1 (2001): EN61010-1 (2001) Überspannungs-Kategorie IV 600V und Kategorie III 1000V, Verschmutzungsgrad 2. Patenthinweis U.S. Patent 7163336 Copyright © 2010 Extech Instruments Corporation Alle Rechte vorbehalten, einschließlich des Rechts der vollständigen oder teilweisen Vervielfältigung in jeder Form. EX840-EU-GE-V5.2-8/10...
