Bedienung
WARNUNG: Lebensgefahr durch Stromschlag. Hochspannungsstromkreise, sowohl Wechsel- und
Gleichstromkreise, sind äußerst gefährlich und sollten mit höchster Vorsicht gemessen werden.
1.
Stellen Sie den Funktionsschalter IMMER auf Position OFF, wenn das Gerät nicht verwendet
wird.
2.
Falls während der Messung „OL" auf dem Bildschirm erscheint, so überschreitet der Messwert
den von Ihnen gewählten Bereich. Wechseln Sie in einen höheren Bereich.

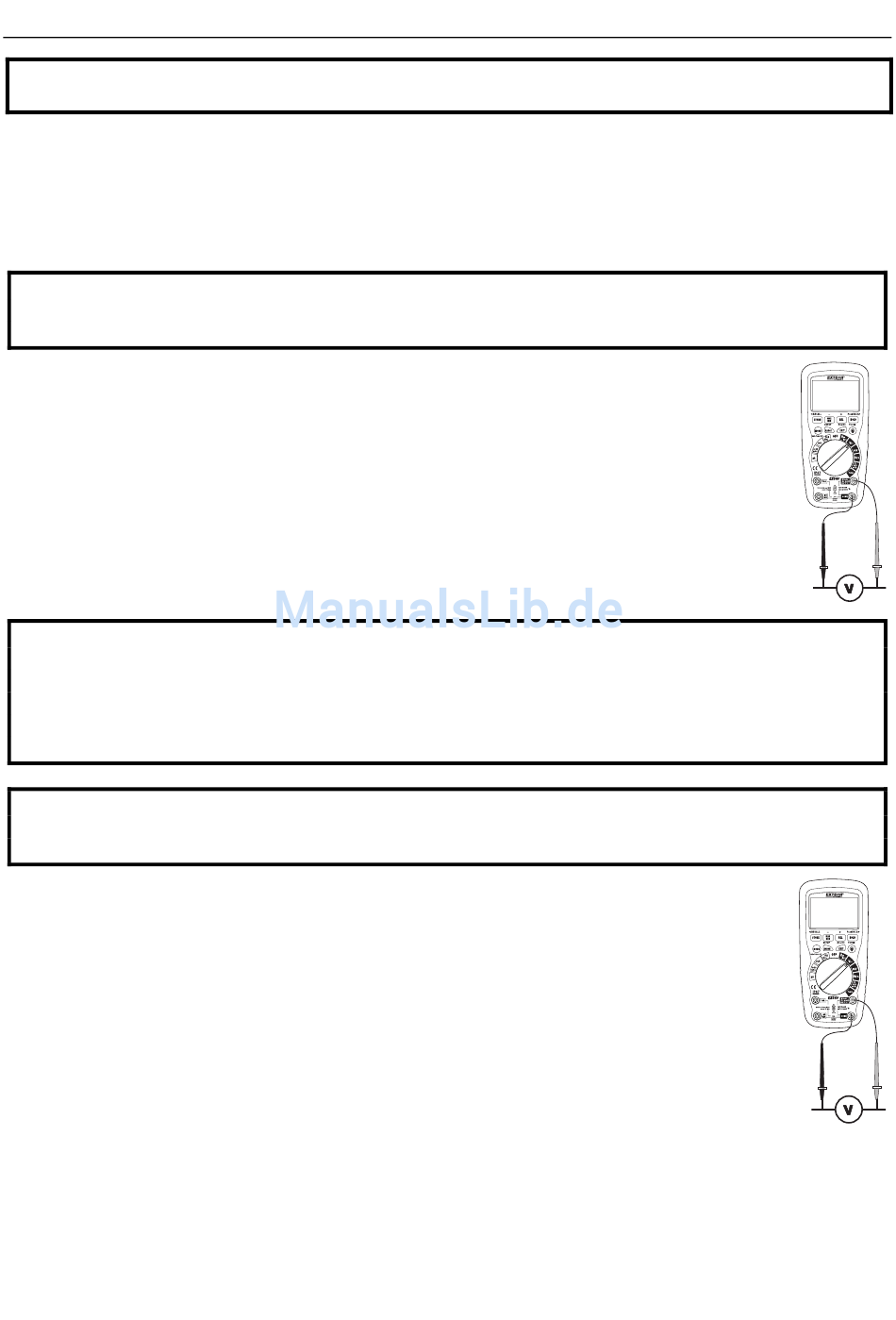

MESSUNG VON GLEICHSPANNUNG
VORSICHT: Messen Sie keine Gleichspannungen, falls ein Motor am Stromkreis EIN-oder
AUSGESCHALTET wird. Große Spannungsstöße können zur Beschädigung des Messgeräts
führen.
1.
Setzen Sie den Funktionsschalter auf Position VDC.
2.
Stecken Sie den schwarzen Messfühler in die negative COM-Buchse. Stecken
Sie den roten Messfühler in die positive V–Buchse.
3.
Berühren Sie mit der schwarzen Messspitze die negative Seite des Stromkreises.
Berühren Sie mit der roten Messspitze die positive Seite des Stromkreises.
4.
Lesen Sie die Spannung auf dem Bildschirm ab.
MESSUNG VON WECHSELSPANNUNG (FREQUENZ, ARBEITSZYKLUS)
WARNUNG: Lebensgefahr durch Stromschlag. Die Messspitzen können eventuell nicht lang
genug sein, um die Kontaktstellen der Phasenteile im Inneren der 240V Geräteanschlüsse zu
berühren, da die Kontakte zu tief in den Anschlüssen liegen. Als Ergebnis kann das Messergebnis
0 Volt betragen, obwohl der Anschluss eigentlich Spannung führt. Überprüfen Sie daher, ob die
Messspitzen die Metallkontakte im Inneren des Anschlusses berühren, bevor Sie die Annahme
machen, dass keine Spannung vorhanden ist.
VORSICHT: Messen Sie keine Wechselspannungen, falls ein Motor am Stromkreis EIN- oder
AUSGESCHALTET wird. Große Spannungsstöße könnten zur Beschädigung des Messgeräts
führen.
1.
Setzen Sie den Funktionsschalter auf Position VDC/Hz/%.
2.
Stecken Sie den schwarzen Messfühler in die negative COM-Buchse. Stecken
Sie den roten Messfühler in die positive V–Buchse.
3.
Berühren Sie mit der schwarzen Messspitze die neutrale Seite des Stromkreises.
Berühren Sie mit der roten Messspitze die stromführende Seite des Stromkreises.
4.
Lesen Sie die Spannung auf dem Hauptbildschirm und die Frequenz auf dem
rechten Nebenbildschirm ab.
5.
Drücken Sie die Taste MODE zum Anzeigen von „Hz".
6.
Lesen Sie die Frequenz auf dem Hauptbildschirm ab.
7.
Drücken Sie die Taste MODE erneut zur Anzeige von „%".
8.
Lesen Sie die den %-Wert des Arbeitszyklus auf dem Hauptbildschirm ab.
9.
Drücken Sie zur Messung von AC+DC bei angezeigtem ACV auf dem
Hauptbildschirm die Taste EXIT für 2 Sekunden.
5
EX542-de-DE_v1.5 06/15
