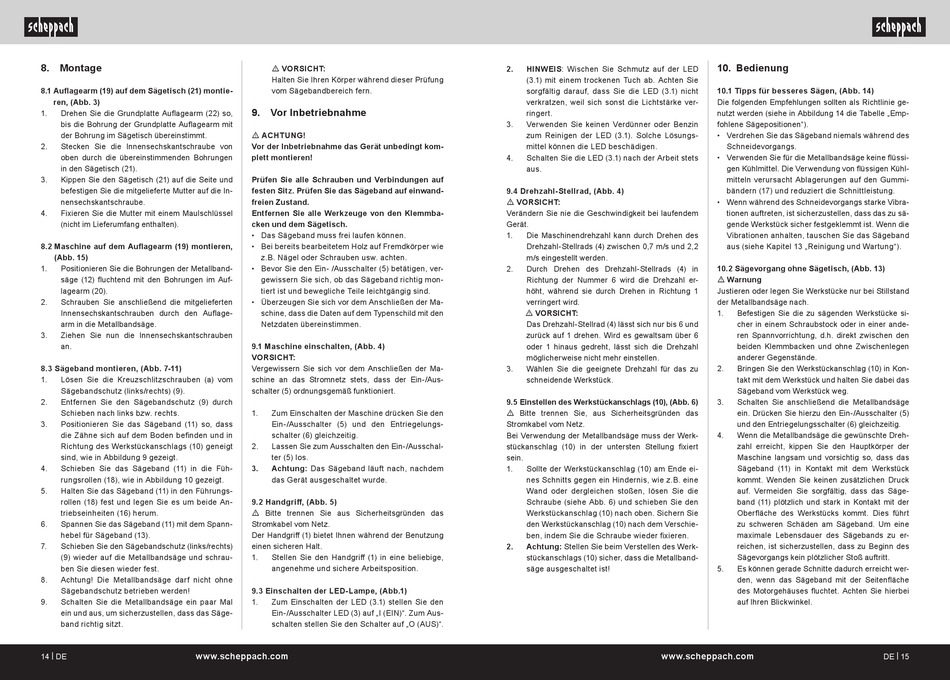

Scheppach MBS1200 Original Bedienungsanleitung Seite 8

8. Montage
8.1 Auflagearm (19) auf dem Sägetisch (21) montie-
ren, (Abb. 3)
1. Drehen Sie die Grundplatte Auflagearm (22) so,
bis die Bohrung der Grundplatte Auflagearm mit
der Bohrung im Sägetisch übereinstimmt.
2. Stecken Sie die Innensechskantschraube von
oben durch die übereinstimmenden Bohrungen
in den Sägetisch (21).
3. Kippen Sie den Sägetisch (21) auf die Seite und
befestigen Sie die mitgelieferte Mutter auf die In-
nensechskantschraube.
4. Fixieren Sie die Mutter mit einem Maulschlüssel
(nicht im Lieferumfang enthalten).
8.2 Maschine auf dem Auflagearm (19) montieren,
(Abb. 15)
1. Positionieren Sie die Bohrungen der Metallband-
säge (12) fluchtend mit den Bohrungen im Auf-
lagearm (20).
2. Schrauben Sie anschließend die mitgelieferten
Innensechskantschrauben durch den Auflage-
arm in die Metallbandsäge.
3. Ziehen Sie nun die Innensechskantschrauben
an.
8.3 Sägeband montieren, (Abb. 7-11)
1. Lösen Sie die Kreuzschlitzschrauben (a) vom
Sägebandschutz (links/rechts) (9).
2. Entfernen Sie den Sägebandschutz (9) durch
Schieben nach links bzw. rechts.
3. Positionieren Sie das Sägeband (11) so, dass
die Zähne sich auf dem Boden befinden und in
Richtung des Werkstückanschlags (10) geneigt
sind, wie in Abbildung 9 gezeigt.
4. Schieben Sie das Sägeband (11) in die Füh-
rungsrollen (18), wie in Abbildung 10 gezeigt.
5. Halten Sie das Sägeband (11) in den Führungs-
rollen (18) fest und legen Sie es um beide An-
triebseinheiten (16) herum.
6. Spannen Sie das Sägeband (11) mit dem Spann-
hebel für Sägeband (13).
7. Schieben Sie den Sägebandschutz (links/rechts)
(9) wieder auf die Metallbandsäge und schrau-
ben Sie diesen wieder fest.
8. Achtung! Die Metallbandsäge darf nicht ohne
Sägebandschutz betrieben werden!
9. Schalten Sie die Metallbandsäge ein paar Mal
ein und aus, um sicherzustellen, dass das Säge-
band richtig sitzt.
14 | DE www.scheppach.com
m VORSICHT:
Halten Sie Ihren Körper während dieser Prüfung
vom Sägebandbereich fern.
9. Vor Inbetriebnahme
m ACHTUNG!
Vor der Inbetriebnahme das Gerät unbedingt kom-
plett montieren!
Prüfen Sie alle Schrauben und Verbindungen auf
festen Sitz. Prüfen Sie das Sägeband auf einwand-
freien Zustand.
Entfernen Sie alle Werkzeuge von den Klemmba-
cken und dem Sägetisch.
• Das Sägeband muss frei laufen können.
• Bei bereits bearbeitetem Holz auf Fremdkörper wie
z.B. Nägel oder Schrauben usw. achten.
• Bevor Sie den Ein- /Ausschalter (5) betätigen, ver-
gewissern Sie sich, ob das Sägeband richtig mon-
tiert ist und bewegliche Teile leichtgängig sind.
• Überzeugen Sie sich vor dem Anschließen der Ma-
schine, dass die Daten auf dem Typenschild mit den
Netzdaten übereinstimmen.
9.1 Maschine einschalten, (Abb. 4)
VORSICHT:
Vergewissern Sie sich vor dem Anschließen der Ma-
schine an das Stromnetz stets, dass der Ein-/Aus-
schalter (5) ordnungsgemäß funktioniert.
1. Zum Einschalten der Maschine drücken Sie den
Ein-/Ausschalter (5) und den Entriegelungs-
schalter (6) gleichzeitig.
2. Lassen Sie zum Ausschalten den Ein-/Ausschal-
ter (5) los.
3. Achtung: Das Sägeband läuft nach, nachdem
das Gerät ausgeschaltet wurde.
9.2 Handgriff, (Abb. 5)
m Bitte trennen Sie aus Sicherheitsgründen das
Stromkabel vom Netz.
Der Handgriff (1) bietet Ihnen während der Benutzung
einen sicheren Halt.
1. Stellen Sie den Handgriff (1) in eine beliebige,
angenehme und sichere Arbeitsposition.
9.3 Einschalten der LED-Lampe, (Abb.1)
1. Zum Einschalten der LED (3.1) stellen Sie den
Ein-/Ausschalter LED (3) auf „I (EIN)". Zum Aus-
schalten stellen Sie den Schalter auf „O (AUS)".
2. HINWEIS: Wischen Sie Schmutz auf der LED
(3.1) mit einem trockenen Tuch ab. Achten Sie
sorgfältig darauf, dass Sie die LED (3.1) nicht
verkratzen, weil sich sonst die Lichtstärke ver-
ringert.
3. Verwenden Sie keinen Verdünner oder Benzin
zum Reinigen der LED (3.1). Solche Lösungs-
mittel können die LED beschädigen.
4. Schalten Sie die LED (3.1) nach der Arbeit stets
aus.
9.4 Drehzahl-Stellrad, (Abb. 4)
m VORSICHT:
Verändern Sie nie die Geschwindigkeit bei laufendem
Gerät.
1. Die Maschinendrehzahl kann durch Drehen des
Drehzahl-Stellrads (4) zwischen 0,7 m/s und 2,2
m/s eingestellt werden.
2. Durch Drehen des Drehzahl-Stellrads (4) in
Richtung der Nummer 6 wird die Drehzahl er-
höht, während sie durch Drehen in Richtung 1
verringert wird.
m VORSICHT:
Das Drehzahl-Stellrad (4) lässt sich nur bis 6 und
zurück auf 1 drehen. Wird es gewaltsam über 6
oder 1 hinaus gedreht, lässt sich die Drehzahl
möglicherweise nicht mehr einstellen.
3. Wählen Sie die geeignete Drehzahl für das zu
schneidende Werkstück.
9.5 Einstellen des Werkstückanschlags (10), (Abb. 6)
m Bitte trennen Sie, aus Sicherheitsgründen das
Stromkabel vom Netz.
Bei Verwendung der Metallbandsäge muss der Werk-
stückanschlag (10) in der untersten Stellung fixiert
sein.
1. Sollte der Werkstückanschlag (10) am Ende ei-
nes Schnitts gegen ein Hindernis, wie z.B. eine
Wand oder dergleichen stoßen, lösen Sie die
Schraube (siehe Abb. 6) und schieben Sie den
Werkstückanschlag (10) nach oben. Sichern Sie
den Werkstückanschlag (10) nach dem Verschie-
ben, indem Sie die Schraube wieder fixieren.
2. Achtung: Stellen Sie beim Verstellen des Werk-
stückanschlags (10) sicher, dass die Metallband-
säge ausgeschaltet ist!
www.scheppach.com
10. Bedienung
10.1 Tipps für besseres Sägen, (Abb. 14)
Die folgenden Empfehlungen sollten als Richtlinie ge-
nutzt werden (siehe in Abbildung 14 die Tabelle „Emp-
fohlene Sägepositionen").
• Verdrehen Sie das Sägeband niemals während des
Schneidevorgangs.
• Verwenden Sie für die Metallbandsäge keine flüssi-
gen Kühlmittel. Die Verwendung von flüssigen Kühl-
mitteln verursacht Ablagerungen auf den Gummi-
bändern (17) und reduziert die Schnittleistung.
• Wenn während des Schneidevorgangs starke Vibra-
tionen auftreten, ist sicherzustellen, dass das zu sä-
gende Werkstück sicher festgeklemmt ist. Wenn die
Vibrationen anhalten, tauschen Sie das Sägeband
aus (siehe Kapitel 13 „Reinigung und Wartung").
10.2 Sägevorgang ohne Sägetisch, (Abb. 13)
m Warnung
Justieren oder legen Sie Werkstücke nur bei Stillstand
der Metallbandsäge nach.
1. Befestigen Sie die zu sägenden Werkstücke si-
cher in einem Schraubstock oder in einer ande-
ren Spannvorrichtung, d.h. direkt zwischen den
beiden Klemmbacken und ohne Zwischenlegen
anderer Gegenstände.
2. Bringen Sie den Werkstückanschlag (10) in Kon-
takt mit dem Werkstück und halten Sie dabei das
Sägeband vom Werkstück weg.
3. Schalten Sie anschließend die Metallbandsäge
ein. Drücken Sie hierzu den Ein-/Ausschalter (5)
und den Entriegelungsschalter (6) gleichzeitig.
4. Wenn die Metallbandsäge die gewünschte Dreh-
zahl erreicht, kippen Sie den Hauptkörper der
Maschine langsam und vorsichtig so, dass das
Sägeband (11) in Kontakt mit dem Werkstück
kommt. Wenden Sie keinen zusätzlichen Druck
auf. Vermeiden Sie sorgfältig, dass das Säge-
band (11) plötzlich und stark in Kontakt mit der
Oberfläche des Werkstücks kommt. Dies führt
zu schweren Schäden am Sägeband. Um eine
maximale Lebensdauer des Sägebands zu er-
reichen, ist sicherzustellen, dass zu Beginn des
Sägevorgangs kein plötzlicher Stoß auftritt.
5. Es können gerade Schnitte dadurch erreicht wer-
den, wenn das Sägeband mit der Seitenfläche
des Motorgehäuses fluchtet. Achten Sie hierbei
auf Ihren Blickwinkel.
