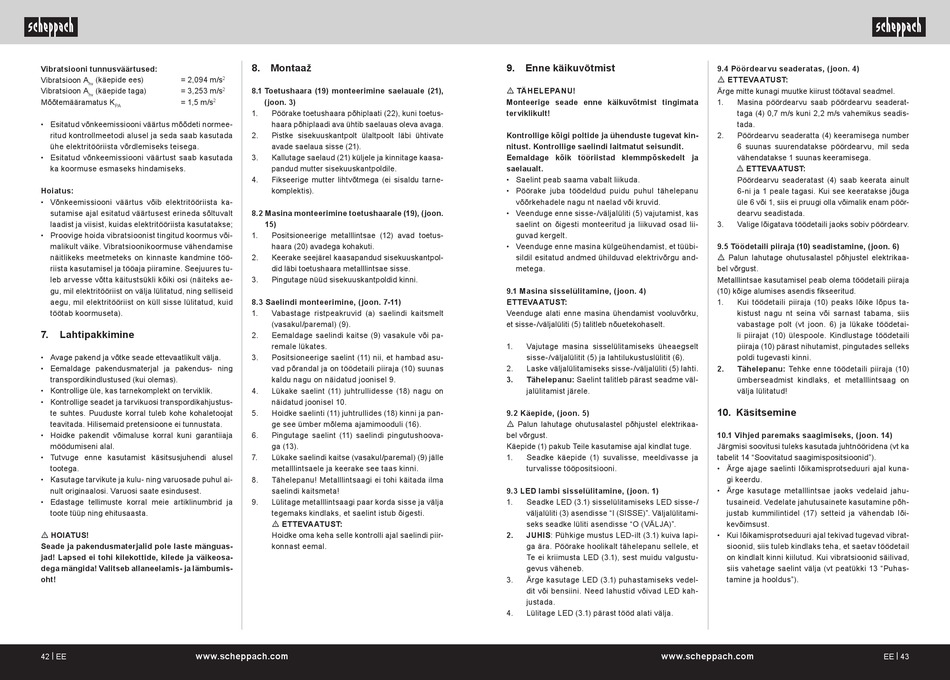

Scheppach MBS1200 Original Bedienungsanleitung Seite 22

Vibratsiooni tunnusväärtused:
Vibratsioon A (käepide ees) = 2,094 m/s
hv
Vibratsioon A (käepide taga) = 3,253 m/s
hv
Mõõtemääramatus K = 1,5 m/s
2
PA
• Esitatud võnkeemissiooni väärtus mõõdeti normee-
ritud kontrollmeetodi alusel ja seda saab kasutada
ühe elektritööriista võrdlemiseks teisega.
• Esitatud võnkeemissiooni väärtust saab kasutada
ka koormuse esmaseks hindamiseks.
Hoiatus:
• Võnkeemissiooni väärtus võib elektritööriista ka-
sutamise ajal esitatud väärtusest erineda sõltuvalt
laadist ja viisist, kuidas elektritööriista kasutatakse;
• Proovige hoida vibratsioonist tingitud koormus või-
malikult väike. Vibratsioonikoormuse vähendamise
näitlikeks meetmeteks on kinnaste kandmine töö-
riista kasutamisel ja tööaja piiramine. Seejuures tu-
leb arvesse võtta käitustsükli kõiki osi (näiteks ae-
gu, mil elektritööriist on välja lülitatud, ning selliseid
aegu, mil elektritööriist on küll sisse lülitatud, kuid
töötab koormuseta).
7. Lahtipakkimine
• Avage pakend ja võtke seade ettevaatlikult välja.
• Eemaldage pakendusmaterjal ja pakendus- ning
transpordikindlustused (kui olemas).
• Kontrollige üle, kas tarnekomplekt on terviklik.
• Kontrollige seadet ja tarvikuosi transpordikahjustus-
te suhtes. Puuduste korral tuleb kohe kohaletoojat
teavitada. Hilisemaid pretensioone ei tunnustata.
• Hoidke pakendit võimaluse korral kuni garantiiaja
möödumiseni alal.
• Tutvuge enne kasutamist käsitsusjuhendi alusel
tootega.
• Kasutage tarvikute ja kulu- ning varuosade puhul ai-
nult originaalosi. Varuosi saate esindusest.
• Edastage tellimuste korral meie artiklinumbrid ja
toote tüüp ning ehitusaasta.
m HOIATUS!
Seade ja pakendusmaterjalid pole laste mänguas-
jad! Lapsed ei tohi kilekottide, kilede ja väikeosa-
dega mängida! Valitseb allaneelamis- ja lämbumis-
oht!
42 | EE www.scheppach.com
8. Montaaž
2
8.1 Toetushaara (19) monteerimine saelauale (21),
2
(joon. 3)
1. Pöörake toetushaara põhiplaati (22), kuni toetus-
haara põhiplaadi ava ühtib saelauas oleva avaga.
2. Pistke sisekuuskantpolt ülaltpoolt läbi ühtivate
avade saelaua sisse (21).
3. Kallutage saelaud (21) küljele ja kinnitage kaasa-
pandud mutter sisekuuskantpoldile.
4. Fikseerige mutter lihtvõtmega (ei sisaldu tarne-
komplektis).
8.2 Masina monteerimine toetushaarale (19), (joon.
15)
1. Positsioneerige metalllintsae (12) avad toetus-
haara (20) avadega kohakuti.
2. Keerake seejärel kaasapandud sisekuuskantpol-
did läbi toetushaara metalllintsae sisse.
3. Pingutage nüüd sisekuuskantpoldid kinni.
8.3 Saelindi monteerimine, (joon. 7-11)
1. Vabastage ristpeakruvid (a) saelindi kaitsmelt
(vasakul/paremal) (9).
2. Eemaldage saelindi kaitse (9) vasakule või pa-
remale lükates.
3. Positsioneerige saelint (11) nii, et hambad asu-
vad põrandal ja on töödetaili piiraja (10) suunas
kaldu nagu on näidatud joonisel 9.
4. Lükake saelint (11) juhtrullidesse (18) nagu on
näidatud joonisel 10.
5. Hoidke saelinti (11) juhtrullides (18) kinni ja pan-
ge see ümber mõlema ajamimooduli (16).
6. Pingutage saelint (11) saelindi pingutushoova-
ga (13).
7. Lükake saelindi kaitse (vasakul/paremal) (9) jälle
metalllintsaele ja keerake see taas kinni.
8. Tähelepanu! Metalllintsaagi ei tohi käitada ilma
saelindi kaitsmeta!
9. Lülitage metalllintsaagi paar korda sisse ja välja
tegemaks kindlaks, et saelint istub õigesti.
m ETTEVAATUST:
Hoidke oma keha selle kontrolli ajal saelindi piir-
konnast eemal.
9. Enne käikuvõtmist
m TÄHELEPANU!
Monteerige seade enne käikuvõtmist tingimata
terviklikult!
Kontrollige kõigi poltide ja ühenduste tugevat kin-
nitust. Kontrollige saelindi laitmatut seisundit.
Eemaldage kõik tööriistad klemmpõskedelt ja
saelaualt.
• Saelint peab saama vabalt liikuda.
• Pöörake juba töödeldud puidu puhul tähelepanu
võõrkehadele nagu nt naelad või kruvid.
• Veenduge enne sisse-/väljalüliti (5) vajutamist, kas
saelint on õigesti monteeritud ja liikuvad osad lii-
guvad kergelt.
• Veenduge enne masina külgeühendamist, et tüübi-
sildil esitatud andmed ühilduvad elektrivõrgu and-
metega.
9.1 Masina sisselülitamine, (joon. 4)
ETTEVAATUST:
Veenduge alati enne masina ühendamist vooluvõrku,
et sisse-/väljalüliti (5) talitleb nõuetekohaselt.
1. Vajutage masina sisselülitamiseks üheaegselt
sisse-/väljalülitit (5) ja lahtilukustuslülitit (6).
2. Laske väljalülitamiseks sisse-/väljalüliti (5) lahti.
3. Tähelepanu: Saelint talitleb pärast seadme väl-
jalülitamist järele.
9.2 Käepide, (joon. 5)
m Palun lahutage ohutusalastel põhjustel elektrikaa-
bel võrgust.
Käepide (1) pakub Teile kasutamise ajal kindlat tuge.
1. Seadke käepide (1) suvalisse, meeldivasse ja
turvalisse tööpositsiooni.
9.3 LED lambi sisselülitamine, (joon. 1)
1. Seadke LED (3.1) sisselülitamiseks LED sisse-/
väljalüliti (3) asendisse "I (SISSE)". Väljalülitami-
seks seadke lüliti asendisse "O (VÄLJA)".
2. JUHIS: Pühkige mustus LED-ilt (3.1) kuiva lapi-
ga ära. Pöörake hoolikalt tähelepanu sellele, et
Te ei kriimusta LED (3.1), sest muidu valgustu-
gevus väheneb.
3. Ärge kasutage LED (3.1) puhastamiseks vedel-
dit või bensiini. Need lahustid võivad LED kah-
justada.
4. Lülitage LED (3.1) pärast tööd alati välja.
www.scheppach.com
9.4 Pöördearvu seaderatas, (joon. 4)
m ETTEVAATUST:
Ärge mitte kunagi muutke kiirust töötaval seadmel.
1. Masina pöördearvu saab pöördearvu seaderat-
taga (4) 0,7 m/s kuni 2,2 m/s vahemikus seadis-
tada.
2. Pöördearvu seaderatta (4) keeramisega number
6 suunas suurendatakse pöördearvu, mil seda
vähendatakse 1 suunas keeramisega.
m ETTEVAATUST:
Pöördearvu seaderatast (4) saab keerata ainult
6-ni ja 1 peale tagasi. Kui see keeratakse jõuga
üle 6 või 1, siis ei pruugi olla võimalik enam pöör-
dearvu seadistada.
3. Valige lõigatava töödetaili jaoks sobiv pöördearv.
9.5 Töödetaili piiraja (10) seadistamine, (joon. 6)
m Palun lahutage ohutusalastel põhjustel elektrikaa-
bel võrgust.
Metalllintsae kasutamisel peab olema töödetaili piiraja
(10) kõige alumises asendis fikseeritud.
1. Kui töödetaili piiraja (10) peaks lõike lõpus ta-
kistust nagu nt seina või sarnast tabama, siis
vabastage polt (vt joon. 6) ja lükake töödetai-
li piirajat (10) ülespoole. Kindlustage töödetaili
piiraja (10) pärast nihutamist, pingutades selleks
poldi tugevasti kinni.
2. Tähelepanu: Tehke enne töödetaili piiraja (10)
ümberseadmist kindlaks, et metalllintsaag on
välja lülitatud!
10. Käsitsemine
10.1 Vihjed paremaks saagimiseks, (joon. 14)
Järgmisi soovitusi tuleks kasutada juhtnööridena (vt ka
tabelit 14 "Soovitatud saagimispositsioonid").
• Ärge ajage saelinti lõikamisprotseduuri ajal kuna-
gi keerdu.
• Ärge kasutage metalllintsae jaoks vedelaid jahu-
tusaineid. Vedelate jahutusainete kasutamine põh-
justab kummilintidel (17) setteid ja vähendab lõi-
kevõimsust.
• Kui lõikamisprotseduuri ajal tekivad tugevad vibrat-
sioonid, siis tuleb kindlaks teha, et saetav töödetail
on kindlalt kinni kiilutud. Kui vibratsioonid säilivad,
siis vahetage saelint välja (vt peatükki 13 "Puhas-
tamine ja hooldus").
