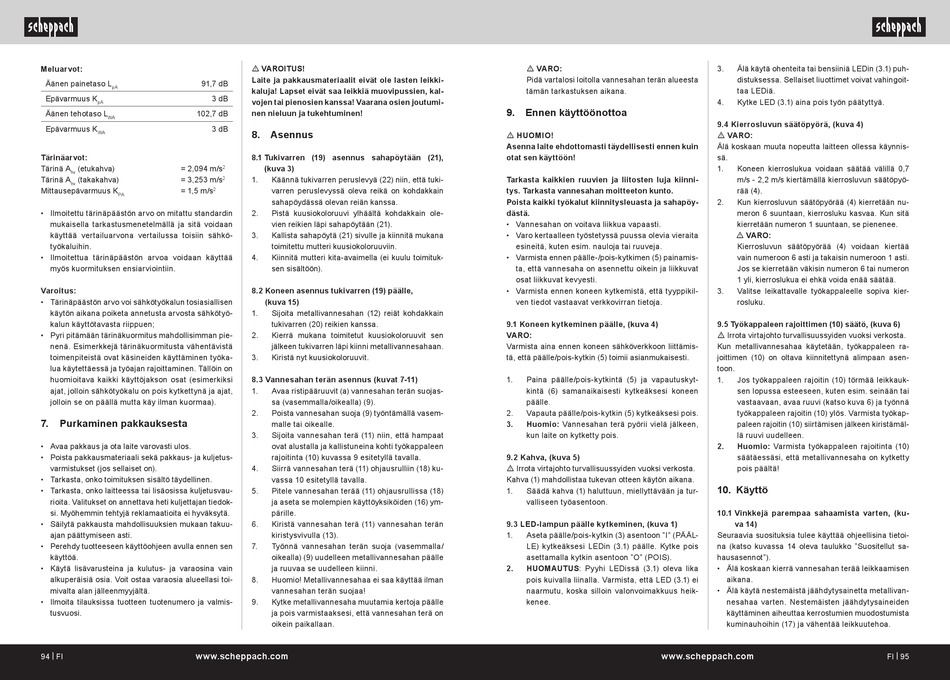

Meluarvot:
Äänen painetaso L 91,7 dB
pA
Epävarmuus K 3 dB
pA
Äänen tehotaso L 102,7 dB
WA
Epävarmuus K 3 dB
WA
Tärinäarvot:
Tärinä A (etukahva) = 2,094 m/s
hv
Tärinä A (takakahva) = 3,253 m/s
hv
Mittausepävarmuus K = 1,5 m/s
2
PA
• Ilmoitettu tärinäpäästön arvo on mitattu standardin
mukaisella tarkastusmenetelmällä ja sitä voidaan
käyttää vertailuarvona vertailussa toisiin sähkö-
työkaluihin.
• Ilmoitettua tärinäpäästön arvoa voidaan käyttää
myös kuormituksen ensiarviointiin.
Varoitus:
• Tärinäpäästön arvo voi sähkötyökalun tosiasiallisen
käytön aikana poiketa annetusta arvosta sähkötyö-
kalun käyttötavasta riippuen;
• Pyri pitämään tärinäkuormitus mahdollisimman pie-
nenä. Esimerkkejä tärinäkuormitusta vähentävistä
toimenpiteistä ovat käsineiden käyttäminen työka-
lua käytettäessä ja työajan rajoittaminen. Tällöin on
huomioitava kaikki käyttöjakson osat (esimerkiksi
ajat, jolloin sähkötyökalu on pois kytkettynä ja ajat,
jolloin se on päällä mutta käy ilman kuormaa).
7. Purkaminen pakkauksesta
• Avaa pakkaus ja ota laite varovasti ulos.
• Poista pakkausmateriaali sekä pakkaus- ja kuljetus-
varmistukset (jos sellaiset on).
• Tarkasta, onko toimituksen sisältö täydellinen.
• Tarkasta, onko laitteessa tai lisäosissa kuljetusvau-
rioita. Valitukset on annettava heti kuljettajan tiedok-
si. Myöhemmin tehtyjä reklamaatioita ei hyväksytä.
• Säilytä pakkausta mahdollisuuksien mukaan takuu-
ajan päättymiseen asti.
• Perehdy tuotteeseen käyttöohjeen avulla ennen sen
käyttöä.
• Käytä lisävarusteina ja kulutus- ja varaosina vain
alkuperäisiä osia. Voit ostaa varaosia alueellasi toi-
mivalta alan jälleenmyyjältä.
• Ilmoita tilauksissa tuotteen tuotenumero ja valmis-
tusvuosi.
94 | FI www.scheppach.com
m VAROITUS!
Laite ja pakkausmateriaalit eivät ole lasten leikki-
kaluja! Lapset eivät saa leikkiä muovipussien, kal-
vojen tai pienosien kanssa! Vaarana osien joutumi-
nen nieluun ja tukehtuminen!
8. Asennus
8.1 Tukivarren (19) asennus sahapöytään (21),
(kuva 3)
2
1. Käännä tukivarren peruslevyä (22) niin, että tuki-
2
varren peruslevyssä oleva reikä on kohdakkain
sahapöydässä olevan reiän kanssa.
2. Pistä kuusiokoloruuvi ylhäältä kohdakkain ole-
vien reikien läpi sahapöytään (21).
3. Kallista sahapöytä (21) sivulle ja kiinnitä mukana
toimitettu mutteri kuusiokoloruuviin.
4. Kiinnitä mutteri kita-avaimella (ei kuulu toimituk-
sen sisältöön).
8.2 Koneen asennus tukivarren (19) päälle,
(kuva 15)
1. Sijoita metallivannesahan (12) reiät kohdakkain
tukivarren (20) reikien kanssa.
2. Kierrä mukana toimitetut kuusiokoloruuvit sen
jälkeen tukivarren läpi kiinni metallivannesahaan.
3. Kiristä nyt kuusiokoloruuvit.
8.3 Vannesahan terän asennus (kuvat 7-11)
1. Avaa ristipääruuvit (a) vannesahan terän suojas-
sa (vasemmalla/oikealla) (9).
2. Poista vannesahan suoja (9) työntämällä vasem-
malle tai oikealle.
3. Sijoita vannesahan terä (11) niin, että hampaat
ovat alustalla ja kallistuneina kohti työkappaleen
rajoitinta (10) kuvassa 9 esitetyllä tavalla.
4. Siirrä vannesahan terä (11) ohjausrulliin (18) ku-
vassa 10 esitetyllä tavalla.
5. Pitele vannesahan terää (11) ohjausrullissa (18)
ja aseta se molempien käyttöyksiköiden (16) ym-
pärille.
6. Kiristä vannesahan terä (11) vannesahan terän
kiristysvivulla (13).
7. Työnnä vannesahan terän suoja (vasemmalla/
oikealla) (9) uudelleen metallivannesahan päälle
ja ruuvaa se uudelleen kiinni.
8. Huomio! Metallivannesahaa ei saa käyttää ilman
vannesahan terän suojaa!
9. Kytke metallivannesaha muutamia kertoja päälle
ja pois varmistaaksesi, että vannesahan terä on
oikein paikallaan.
m VARO:
Pidä vartalosi loitolla vannesahan terän alueesta
tämän tarkastuksen aikana.
9. Ennen käyttöönottoa
m HUOMIO!
Asenna laite ehdottomasti täydellisesti ennen kuin
otat sen käyttöön!
Tarkasta kaikkien ruuvien ja liitosten luja kiinni-
tys. Tarkasta vannesahan moitteeton kunto.
Poista kaikki työkalut kiinnitysleuasta ja sahapöy-
dästä.
• Vannesahan on voitava liikkua vapaasti.
• Varo kertaalleen työstetyssä puussa olevia vieraita
esineitä, kuten esim. nauloja tai ruuveja.
• Varmista ennen päälle-/pois-kytkimen (5) painamis-
ta, että vannesaha on asennettu oikein ja liikkuvat
osat liikkuvat kevyesti.
• Varmista ennen koneen kytkemistä, että tyyppikil-
ven tiedot vastaavat verkkovirran tietoja.
9.1 Koneen kytkeminen päälle, (kuva 4)
VARO:
Varmista aina ennen koneen sähköverkkoon liittämis-
tä, että päälle/pois-kytkin (5) toimii asianmukaisesti.
1. Paina päälle/pois-kytkintä (5) ja vapautuskyt-
kintä (6) samanaikaisesti kytkeäksesi koneen
päälle.
2. Vapauta päälle/pois-kytkin (5) kytkeäksesi pois.
3. Huomio: Vannesahan terä pyörii vielä jälkeen,
kun laite on kytketty pois.
9.2 Kahva, (kuva 5)
m Irrota virtajohto turvallisuussyiden vuoksi verkosta.
Kahva (1) mahdollistaa tukevan otteen käytön aikana.
1. Säädä kahva (1) haluttuun, miellyttävään ja tur-
valliseen työasentoon.
9.3 LED-lampun päälle kytkeminen, (kuva 1)
1. Aseta päälle/pois-kytkin (3) asentoon "I" (PÄÄL-
LE) kytkeäksesi LEDin (3.1) päälle. Kytke pois
asettamalla kytkin asentoon "O" (POIS).
2. HUOMAUTUS: Pyyhi LEDissä (3.1) oleva lika
pois kuivalla liinalla. Varmista, että LED (3.1) ei
naarmutu, koska silloin valonvoimakkuus heik-
kenee.
www.scheppach.com
3. Älä käytä ohenteita tai bensiiniä LEDin (3.1) puh-
distuksessa. Sellaiset liuottimet voivat vahingoit-
taa LEDiä.
4. Kytke LED (3.1) aina pois työn päätyttyä.
9.4 Kierrosluvun säätöpyörä, (kuva 4)
m VARO:
Älä koskaan muuta nopeutta laitteen ollessa käynnis-
sä.
1. Koneen kierroslukua voidaan säätää välillä 0,7
m/s - 2,2 m/s kiertämällä kierrosluvun säätöpyö-
rää (4).
2. Kun kierrosluvun säätöpyörää (4) kierretään nu-
meron 6 suuntaan, kierrosluku kasvaa. Kun sitä
kierretään numeron 1 suuntaan, se pienenee.
m VARO:
Kierrosluvun säätöpyörää (4) voidaan kiertää
vain numeroon 6 asti ja takaisin numeroon 1 asti.
Jos se kierretään väkisin numeron 6 tai numeron
1 yli, kierroslukua ei ehkä voida enää säätää.
3. Valitse leikattavalle työkappaleelle sopiva kier-
rosluku.
9.5 Työkappaleen rajoittimen (10) säätö, (kuva 6)
m Irrota virtajohto turvallisuussyiden vuoksi verkosta.
Kun metallivannesahaa käytetään, työkappaleen ra-
joittimen (10) on oltava kiinnitettynä alimpaan asen-
toon.
1. Jos työkappaleen rajoitin (10) törmää leikkauk-
sen lopussa esteeseen, kuten esim. seinään tai
vastaavaan, avaa ruuvi (katso kuva 6) ja työnnä
työkappaleen rajoitin (10) ylös. Varmista työkap-
paleen rajoitin (10) siirtämisen jälkeen kiristämäl-
lä ruuvi uudelleen.
2. Huomio: Varmista työkappaleen rajoitinta (10)
säätäessäsi, että metallivannesaha on kytketty
pois päältä!
10. Käyttö
10.1 Vinkkejä parempaa sahaamista varten, (ku-
va 14)
Seuraavia suosituksia tulee käyttää ohjeellisina tietoi-
na (katso kuvassa 14 oleva taulukko "Suositellut sa-
hausasennot").
• Älä koskaan kierrä vannesahan terää leikkaamisen
aikana.
• Älä käytä nestemäistä jäähdytysainetta metallivan-
nesahaa varten. Nestemäisten jäähdytysaineiden
käyttäminen aiheuttaa kerrostumien muodostumista
kuminauhoihin (17) ja vähentää leikkuutehoa.
