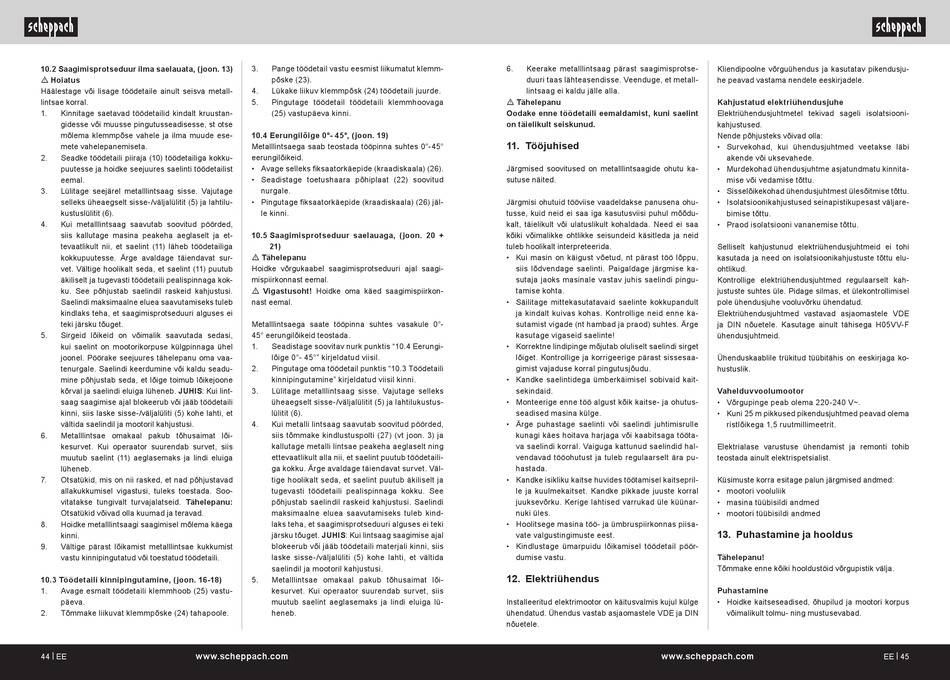

10.2 Saagimisprotseduur ilma saelauata, (joon. 13)
m Hoiatus
Häälestage või lisage töödetaile ainult seisva metall-
lintsae korral.
1. Kinnitage saetavad töödetailid kindalt kruustan-
gidesse või muusse pingutusseadisesse, st otse
mõlema klemmpõse vahele ja ilma muude ese-
mete vahelepanemiseta.
2. Seadke töödetaili piiraja (10) töödetailiga kokku-
puutesse ja hoidke seejuures saelinti töödetailist
eemal.
3. Lülitage seejärel metalllintsaag sisse. Vajutage
selleks üheaegselt sisse-/väljalülitit (5) ja lahtilu-
kustuslülitit (6).
4. Kui metalllintsaag saavutab soovitud pöörded,
siis kallutage masina peakeha aeglaselt ja et-
tevaatlikult nii, et saelint (11) läheb töödetailiga
kokkupuutesse. Ärge avaldage täiendavat sur-
vet. Vältige hoolikalt seda, et saelint (11) puutub
äkiliselt ja tugevasti töödetaili pealispinnaga kok-
ku. See põhjustab saelindil raskeid kahjustusi.
Saelindi maksimaalne eluea saavutamiseks tuleb
kindlaks teha, et saagimisprotseduuri alguses ei
teki järsku tõuget.
5. Sirgeid lõikeid on võimalik saavutada sedasi,
kui saelint on mootorikorpuse külgpinnaga ühel
joonel. Pöörake seejuures tähelepanu oma vaa-
tenurgale. Saelindi keerdumine või kaldu seadu-
mine põhjustab seda, et lõige toimub lõikejoone
kõrval ja saelindi eluiga lüheneb. JUHIS: Kui lint-
saag saagimise ajal blokeerub või jääb töödetaili
kinni, siis laske sisse-/väljalüliti (5) kohe lahti, et
vältida saelindil ja mootoril kahjustusi.
6. Metalllintsae omakaal pakub tõhusaimat lõi-
kesurvet. Kui operaator suurendab survet, siis
muutub saelint (11) aeglasemaks ja lindi eluiga
lüheneb.
7. Otsatükid, mis on nii rasked, et nad põhjustavad
allakukkumisel vigastusi, tuleks toestada. Soo-
vitatakse tungivalt turvajalatseid. Tähelepanu:
Otsatükid võivad olla kuumad ja teravad.
8. Hoidke metalllintsaagi saagimisel mõlema käega
kinni.
9. Vältige pärast lõikamist metalllintsae kukkumist
vastu kinnipingutatud või toestatud töödetaili.
10.3 Töödetaili kinnipingutamine, (joon. 16-18)
1. Avage esmalt töödetaili klemmhoob (25) vastu-
päeva.
2. Tõmmake liikuvat klemmpõske (24) tahapoole.
44 | EE www.scheppach.com
3. Pange töödetail vastu eesmist liikumatut klemm-
põske (23).
4. Lükake liikuv klemmpõsk (24) töödetaili juurde.
5. Pingutage töödetail töödetaili klemmhoovaga
(25) vastupäeva kinni.
10.4 Eerungilõige 0°- 45°, (joon. 19)
Metalllintsaega saab teostada tööpinna suhtes 0°-45°
eerungilõikeid.
• Avage selleks fiksaatorkäepide (kraadiskaala) (26).
• Seadistage toetushaara põhiplaat (22) soovitud
nurgale.
• Pingutage fiksaatorkäepide (kraadiskaala) (26) jäl-
le kinni.
10.5 Saagimisprotseduur saelauaga, (joon. 20 +
21)
m Tähelepanu
Hoidke võrgukaabel saagimisprotseduuri ajal saagi-
mispiirkonnast eemal.
m Vigastusoht! Hoidke oma käed saagimispiirkon-
nast eemal.
Metalllintsaega saate tööpinna suhtes vasakule 0°-
45° eerungilõikeid teostada.
1. Seadistage soovitav nurk punktis "10.4 Eerungi-
lõige 0°- 45°" kirjeldatud viisil.
2. Pingutage oma töödetail punktis "10.3 Töödetaili
kinnipingutamine" kirjeldatud viisil kinni.
3. Lülitage metalllintsaag sisse. Vajutage selleks
üheaegselt sisse-/väljalülitit (5) ja lahtilukustus-
lülitit (6).
4. Kui metalli lintsaag saavutab soovitud pöörded,
siis tõmmake kindlustuspolti (27) (vt joon. 3) ja
kallutage metalli lintsae peakeha aeglaselt ning
ettevaatlikult alla nii, et saelint puutub töödetaili-
ga kokku. Ärge avaldage täiendavat survet. Väl-
tige hoolikalt seda, et saelint puutub äkiliselt ja
tugevasti töödetaili pealispinnaga kokku. See
põhjustab saelindil raskeid kahjustusi. Saelindi
maksimaalne eluea saavutamiseks tuleb kind-
laks teha, et saagimisprotseduuri alguses ei teki
järsku tõuget. JUHIS: Kui lintsaag saagimise ajal
blokeerub või jääb töödetaili materjali kinni, siis
laske sisse-/väljalüliti (5) kohe lahti, et vältida
saelindil ja mootoril kahjustusi.
5. Metalllintsae omakaal pakub tõhusaimat lõi-
kesurvet. Kui operaator suurendab survet, siis
muutub saelint aeglasemaks ja lindi eluiga lü-
heneb.
6. Keerake metalllintsaag pärast saagimisprotse-
duuri taas lähteasendisse. Veenduge, et metall-
lintsaag ei kaldu jälle alla.
m Tähelepanu
Oodake enne töödetaili eemaldamist, kuni saelint
on täielikult seiskunud.
11. Tööjuhised
Järgmised soovitused on metalllintsaagide ohutu ka-
sutuse näited.
Järgmisi ohutuid tööviise vaadeldakse panusena ohu-
tusse, kuid neid ei saa iga kasutusviisi puhul mõõdu-
kalt, täielikult või ulatuslikult kohaldada. Need ei saa
kõiki võimalikke ohtlikke seisundeid käsitleda ja neid
tuleb hoolikalt interpreteerida.
• Kui masin on käigust võetud, nt pärast töö lõppu,
siis lõdvendage saelinti. Paigaldage järgmise ka-
sutaja jaoks masinale vastav juhis saelindi pingu-
tamise kohta.
• Säilitage mittekasutatavaid saelinte kokkupandult
ja kindalt kuivas kohas. Kontrollige neid enne ka-
sutamist vigade (nt hambad ja praod) suhtes. Ärge
kasutage vigaseid saelinte!
• Korrektne lindipinge mõjutab oluliselt saelindi sirget
lõiget. Kontrollige ja korrigeerige pärast sissesaa-
gimist vajaduse korral pingutusjõudu.
• Kandke saelintidega ümberkäimisel sobivaid kait-
sekindaid.
• Monteerige enne töö algust kõik kaitse- ja ohutus-
seadised masina külge.
• Ärge puhastage saelinti või saelindi juhtimisrulle
kunagi käes hoitava harjaga või kaabitsaga tööta-
va saelindi korral. Vaiguga kattunud saelindid hal-
vendavad tööohutust ja tuleb regulaarselt ära pu-
hastada.
• Kandke isikliku kaitse huvides töötamisel kaitsepril-
le ja kuulmekaitset. Kandke pikkade juuste korral
juuksevõrku. Kerige lahtised varrukad üle küünar-
nuki üles.
• Hoolitsege masina töö- ja ümbruspiirkonnas piisa-
vate valgustingimuste eest.
• Kindlustage ümarpuidu lõikamisel töödetail pöör-
dumise vastu.
12. Elektriühendus
Installeeritud elektrimootor on käitusvalmis kujul külge
ühendatud. Ühendus vastab asjaomastele VDE ja DIN
nõuetele.
www.scheppach.com
Kliendipoolne võrguühendus ja kasutatav pikendusju-
he peavad vastama nendele eeskirjadele.
Kahjustatud elektriühendusjuhe
Elektriühendusjuhtmetel tekivad sageli isolatsiooni-
kahjustused.
Nende põhjusteks võivad olla:
• Survekohad, kui ühendusjuhtmed veetakse läbi
akende või uksevahede.
• Murdekohad ühendusjuhtme asjatundmatu kinnita-
mise või vedamise tõttu.
• Sisselõikekohad ühendusjuhtmest ülesõitmise tõttu.
• Isolatsioonikahjustused seinapistikupesast väljare-
bimise tõttu.
• Praod isolatsiooni vananemise tõttu.
Selliselt kahjustunud elektriühendusjuhtmeid ei tohi
kasutada ja need on isolatsioonikahjustuste tõttu elu-
ohtlikud.
Kontrollige elektriühendusjuhtmed regulaarselt kah-
justuste suhtes üle. Pidage silmas, et ülekontrollimisel
pole ühendusjuhe vooluvõrku ühendatud.
Elektriühendusjuhtmed vastavad asjaomastele VDE
ja DIN nõuetele. Kasutage ainult tähisega H05VV-F
ühendusjuhtmeid.
Ühenduskaablile trükitud tüübitähis on eeskirjaga ko-
hustuslik.
Vahelduvvoolumootor
• Võrgupinge peab olema 220-240 V~.
• Kuni 25 m pikkused pikendusjuhtmed peavad olema
ristlõikega 1,5 ruutmillimeetrit.
Elektrialase varustuse ühendamist ja remonti tohib
teostada ainult elektrispetsialist.
Küsimuste korra esitage palun järgmised andmed:
• mootori vooluliik
• masina tüübisildi andmed
• mootori tüübisildi andmed
13. Puhastamine ja hooldus
Tähelepanu!
Tõmmake enne kõiki hooldustöid võrgupistik välja.
Puhastamine
• Hoidke kaitseseadised, õhupilud ja mootori korpus
võimalikult tolmu- ning mustusevabad.
