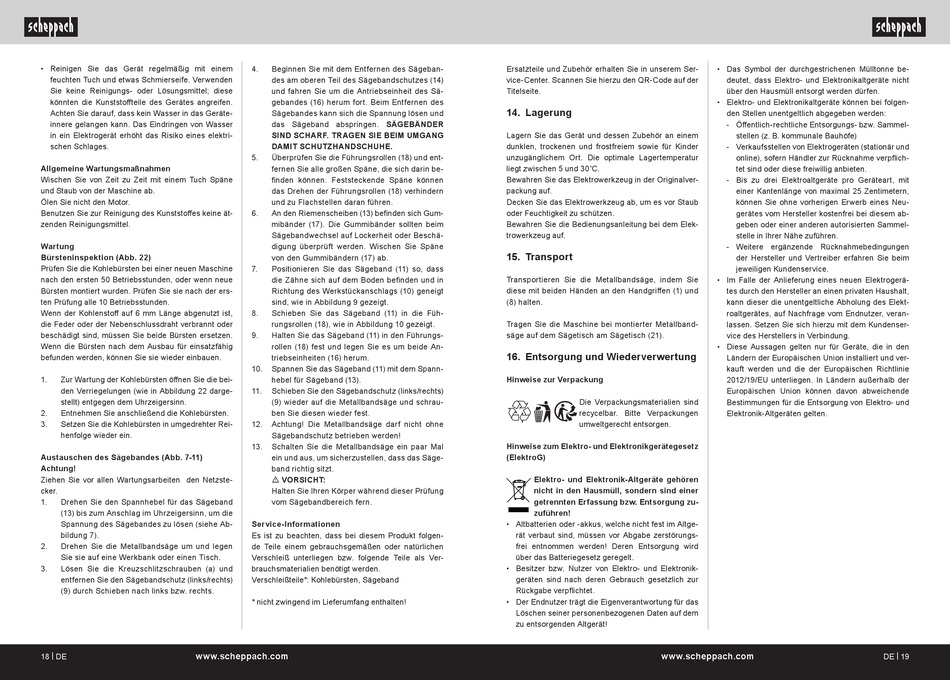

Scheppach MBS1200 Original Bedienungsanleitung Seite 10

• Reinigen Sie das Gerät regelmäßig mit einem
feuchten Tuch und etwas Schmierseife. Verwenden
Sie keine Reinigungs- oder Lösungsmittel; diese
könnten die Kunststoffteile des Gerätes angreifen.
Achten Sie darauf, dass kein Wasser in das Geräte-
innere gelangen kann. Das Eindringen von Wasser
in ein Elektrogerät erhöht das Risiko eines elektri-
schen Schlages.
Allgemeine Wartungsmaßnahmen
Wischen Sie von Zeit zu Zeit mit einem Tuch Späne
und Staub von der Maschine ab.
Ölen Sie nicht den Motor.
Benutzen Sie zur Reinigung des Kunststoffes keine ät-
zenden Reinigungsmittel.
Wartung
Bürsteninspektion (Abb. 22)
Prüfen Sie die Kohlebürsten bei einer neuen Maschine
nach den ersten 50 Betriebsstunden, oder wenn neue
Bürsten montiert wurden. Prüfen Sie sie nach der ers-
ten Prüfung alle 10 Betriebsstunden.
Wenn der Kohlenstoff auf 6 mm Länge abgenutzt ist,
die Feder oder der Nebenschlussdraht verbrannt oder
beschädigt sind, müssen Sie beide Bürsten ersetzen.
Wenn die Bürsten nach dem Ausbau für einsatzfähig
befunden werden, können Sie sie wieder einbauen.
1. Zur Wartung der Kohlebürsten öffnen Sie die bei-
den Verriegelungen (wie in Abbildung 22 darge-
stellt) entgegen dem Uhrzeigersinn.
2. Entnehmen Sie anschließend die Kohlebürsten.
3. Setzen Sie die Kohlebürsten in umgedrehter Rei-
henfolge wieder ein.
Austauschen des Sägebandes (Abb. 7-11)
Achtung!
Ziehen Sie vor allen Wartungsarbeiten den Netzste-
cker.
1. Drehen Sie den Spannhebel für das Sägeband
(13) bis zum Anschlag im Uhrzeigersinn, um die
Spannung des Sägebandes zu lösen (siehe Ab-
bildung 7).
2. Drehen Sie die Metallbandsäge um und legen
Sie sie auf eine Werkbank oder einen Tisch.
3. Lösen Sie die Kreuzschlitzschrauben (a) und
entfernen Sie den Sägebandschutz (links/rechts)
(9) durch Schieben nach links bzw. rechts.
18 | DE www.scheppach.com
4. Beginnen Sie mit dem Entfernen des Sägeban-
des am oberen Teil des Sägebandschutzes (14)
und fahren Sie um die Antriebseinheit des Sä-
gebandes (16) herum fort. Beim Entfernen des
Sägebandes kann sich die Spannung lösen und
das Sägeband abspringen. SÄGEBÄNDER
SIND SCHARF. TRAGEN SIE BEIM UMGANG
DAMIT SCHUTZHANDSCHUHE.
5. Überprüfen Sie die Führungsrollen (18) und ent-
fernen Sie alle großen Späne, die sich darin be-
finden können. Feststeckende Späne können
das Drehen der Führungsrollen (18) verhindern
und zu Flachstellen daran führen.
6. An den Riemenscheiben (13) befinden sich Gum-
mibänder (17). Die Gummibänder sollten beim
Sägebandwechsel auf Lockerheit oder Beschä-
digung überprüft werden. Wischen Sie Späne
von den Gummibändern (17) ab.
7. Positionieren Sie das Sägeband (11) so, dass
die Zähne sich auf dem Boden befinden und in
Richtung des Werkstückanschlags (10) geneigt
sind, wie in Abbildung 9 gezeigt.
8. Schieben Sie das Sägeband (11) in die Füh-
rungsrollen (18), wie in Abbildung 10 gezeigt.
9. Halten Sie das Sägeband (11) in den Führungs-
rollen (18) fest und legen Sie es um beide An-
triebseinheiten (16) herum.
10. Spannen Sie das Sägeband (11) mit dem Spann-
hebel für Sägeband (13).
11. Schieben Sie den Sägebandschutz (links/rechts)
(9) wieder auf die Metallbandsäge und schrau-
ben Sie diesen wieder fest.
12. Achtung! Die Metallbandsäge darf nicht ohne
Sägebandschutz betrieben werden!
13. Schalten Sie die Metallbandsäge ein paar Mal
ein und aus, um sicherzustellen, dass das Säge-
band richtig sitzt.
m VORSICHT:
Halten Sie Ihren Körper während dieser Prüfung
vom Sägebandbereich fern.
Service-Informationen
Es ist zu beachten, dass bei diesem Produkt folgen-
de Teile einem gebrauchsgemäßen oder natürlichen
Verschleiß unterliegen bzw. folgende Teile als Ver-
brauchsmaterialien benötigt werden.
Verschleißteile*: Kohlebürsten, Sägeband
* nicht zwingend im Lieferumfang enthalten!
Ersatzteile und Zubehör erhalten Sie in unserem Ser-
vice-Center. Scannen Sie hierzu den QR-Code auf der
Titelseite.
14. Lagerung
Lagern Sie das Gerät und dessen Zubehör an einem
dunklen, trockenen und frostfreiem sowie für Kinder
unzugänglichem Ort. Die optimale Lagertemperatur
liegt zwischen 5 und 30˚C.
Bewahren Sie das Elektrowerkzeug in der Originalver-
packung auf.
Decken Sie das Elektrowerkzeug ab, um es vor Staub
oder Feuchtigkeit zu schützen.
Bewahren Sie die Bedienungsanleitung bei dem Elek-
trowerkzeug auf.
15. Transport
Transportieren Sie die Metallbandsäge, indem Sie
diese mit beiden Händen an den Handgriffen (1) und
(8) halten.
Tragen Sie die Maschine bei montierter Metallband-
säge auf dem Sägetisch am Sägetisch (21).
16. Entsorgung und Wiederverwertung
Hinweise zur Verpackung
Die Verpackungsmaterialien sind
recycelbar. Bitte Verpackungen
umweltgerecht entsorgen.
Hinweise zum Elektro- und Elektronikgerätegesetz
(ElektroG)
Elektro- und Elektronik-Altgeräte gehören
nicht in den Hausmüll, sondern sind einer
getrennten Erfassung bzw. Entsorgung zu-
zuführen!
• Altbatterien oder -akkus, welche nicht fest im Altge-
rät verbaut sind, müssen vor Abgabe zerstörungs-
frei entnommen werden! Deren Entsorgung wird
über das Batteriegesetz geregelt.
• Besitzer bzw. Nutzer von Elektro- und Elektronik-
geräten sind nach deren Gebrauch gesetzlich zur
Rückgabe verpflichtet.
• Der Endnutzer trägt die Eigenverantwortung für das
Löschen seiner personenbezogenen Daten auf dem
zu entsorgenden Altgerät!
www.scheppach.com
• Das Symbol der durchgestrichenen Mülltonne be-
deutet, dass Elektro- und Elektronikaltgeräte nicht
über den Hausmüll entsorgt werden dürfen.
• Elektro- und Elektronikaltgeräte können bei folgen-
den Stellen unentgeltlich abgegeben werden:
- Öffentlich-rechtliche Entsorgungs- bzw. Sammel-
stellen (z. B. kommunale Bauhöfe)
- Verkaufsstellen von Elektrogeräten (stationär und
online), sofern Händler zur Rücknahme verpflich-
tet sind oder diese freiwillig anbieten.
- Bis zu drei Elektroaltgeräte pro Geräteart, mit
einer Kantenlänge von maximal 25 Zentimetern,
können Sie ohne vorherigen Erwerb eines Neu-
gerätes vom Hersteller kostenfrei bei diesem ab-
geben oder einer anderen autorisierten Sammel-
stelle in Ihrer Nähe zuführen.
- Weitere ergänzende Rücknahmebedingungen
der Hersteller und Vertreiber erfahren Sie beim
jeweiligen Kundenservice.
• Im Falle der Anlieferung eines neuen Elektrogerä-
tes durch den Hersteller an einen privaten Haushalt,
kann dieser die unentgeltliche Abholung des Elekt-
roaltgerätes, auf Nachfrage vom Endnutzer, veran-
lassen. Setzen Sie sich hierzu mit dem Kundenser-
vice des Herstellers in Verbindung.
• Diese Aussagen gelten nur für Geräte, die in den
Ländern der Europäischen Union installiert und ver-
kauft werden und die der Europäischen Richtlinie
2012/19/EU unterliegen. In Ländern außerhalb der
Europäischen Union können davon abweichende
Bestimmungen für die Entsorgung von Elektro- und
Elektronik-Altgeräten gelten.
DE | 19
