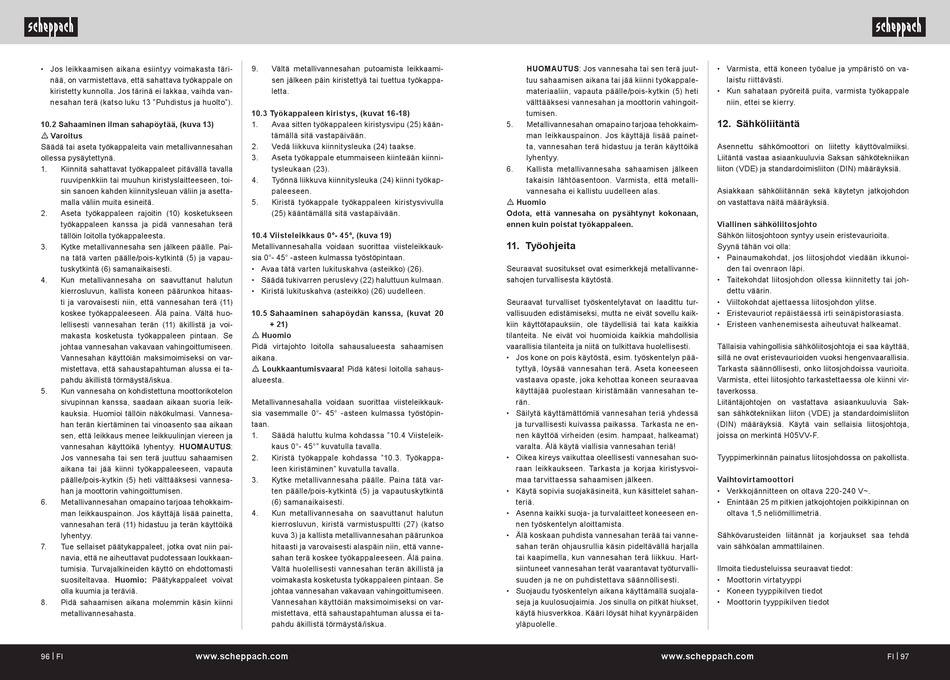

• Jos leikkaamisen aikana esiintyy voimakasta täri-
nää, on varmistettava, että sahattava työkappale on
kiristetty kunnolla. Jos tärinä ei lakkaa, vaihda van-
nesahan terä (katso luku 13 "Puhdistus ja huolto").
10.2 Sahaaminen ilman sahapöytää, (kuva 13)
m Varoitus
Säädä tai aseta työkappaleita vain metallivannesahan
ollessa pysäytettynä.
1. Kiinnitä sahattavat työkappaleet pitävällä tavalla
ruuvipenkkiin tai muuhun kiristyslaitteeseen, toi-
sin sanoen kahden kiinnitysleuan väliin ja asetta-
malla väliin muita esineitä.
2. Aseta työkappaleen rajoitin (10) kosketukseen
työkappaleen kanssa ja pidä vannesahan terä
tällöin loitolla työkappaleesta.
3. Kytke metallivannesaha sen jälkeen päälle. Pai-
na tätä varten päälle/pois-kytkintä (5) ja vapau-
tuskytkintä (6) samanaikaisesti.
4. Kun metallivannesaha on saavuttanut halutun
kierrosluvun, kallista koneen päärunkoa hitaas-
ti ja varovaisesti niin, että vannesahan terä (11)
koskee työkappaleeseen. Älä paina. Vältä huo-
lellisesti vannesahan terän (11) äkillistä ja voi-
makasta kosketusta työkappaleen pintaan. Se
johtaa vannesahan vakavaan vahingoittumiseen.
Vannesahan käyttöiän maksimoimiseksi on var-
mistettava, että sahaustapahtuman alussa ei ta-
pahdu äkillistä törmäystä/iskua.
5. Kun vannesaha on kohdistettuna moottorikotelon
sivupinnan kanssa, saadaan aikaan suoria leik-
kauksia. Huomioi tällöin näkökulmasi. Vannesa-
han terän kiertäminen tai vinoasento saa aikaan
sen, että leikkaus menee leikkuulinjan viereen ja
vannesahan käyttöikä lyhentyy. HUOMAUTUS:
Jos vannesaha tai sen terä juuttuu sahaamisen
aikana tai jää kiinni työkappaleeseen, vapauta
päälle/pois-kytkin (5) heti välttääksesi vannesa-
han ja moottorin vahingoittumisen.
6. Metallivannesahan omapaino tarjoaa tehokkaim-
man leikkauspainon. Jos käyttäjä lisää painetta,
vannesahan terä (11) hidastuu ja terän käyttöikä
lyhentyy.
7. Tue sellaiset päätykappaleet, jotka ovat niin pai-
navia, että ne aiheuttavat pudotessaan loukkaan-
tumisia. Turvajalkineiden käyttö on ehdottomasti
suositeltavaa. Huomio: Päätykappaleet voivat
olla kuumia ja teräviä.
8. Pidä sahaamisen aikana molemmin käsin kiinni
metallivannesahasta.
96 | FI www.scheppach.com
9. Vältä metallivannesahan putoamista leikkaami-
sen jälkeen päin kiristettyä tai tuettua työkappa-
letta.
10.3 Työkappaleen kiristys, (kuvat 16-18)
1. Avaa sitten työkappaleen kiristysvipu (25) kään-
tämällä sitä vastapäivään.
2. Vedä liikkuva kiinnitysleuka (24) taakse.
3. Aseta työkappale etummaiseen kiinteään kiinni-
tysleukaan (23).
4. Työnnä liikkuva kiinnitysleuka (24) kiinni työkap-
paleeseen.
5. Kiristä työkappale työkappaleen kiristysvivulla
(25) kääntämällä sitä vastapäivään.
10.4 Viisteleikkaus 0°- 45°, (kuva 19)
Metallivannesahalla voidaan suorittaa viisteleikkauk-
sia 0°- 45° -asteen kulmassa työstöpintaan.
• Avaa tätä varten lukituskahva (asteikko) (26).
• Säädä tukivarren peruslevy (22) haluttuun kulmaan.
• Kiristä lukituskahva (asteikko) (26) uudelleen.
10.5 Sahaaminen sahapöydän kanssa, (kuvat 20
+ 21)
m Huomio
Pidä virtajohto loitolla sahausalueesta sahaamisen
aikana.
m Loukkaantumisvaara! Pidä kätesi loitolla sahaus-
alueesta.
Metallivannesahalla voidaan suorittaa viisteleikkauk-
sia vasemmalle 0°- 45° -asteen kulmassa työstöpin-
taan.
1. Säädä haluttu kulma kohdassa "10.4 Viisteleik-
kaus 0°- 45°" kuvatulla tavalla.
2. Kiristä työkappale kohdassa "10.3. Työkappa-
leen kiristäminen" kuvatulla tavalla.
3. Kytke metallivannesaha päälle. Paina tätä var-
ten päälle/pois-kytkintä (5) ja vapautuskytkintä
(6) samanaikaisesti.
4. Kun metallivannesaha on saavuttanut halutun
kierrosluvun, kiristä varmistuspultti (27) (katso
kuva 3) ja kallista metallivannesahan päärunkoa
hitaasti ja varovaisesti alaspäin niin, että vanne-
sahan terä koskee työkappaleeseen. Älä paina.
Vältä huolellisesti vannesahan terän äkillistä ja
voimakasta kosketusta työkappaleen pintaan. Se
johtaa vannesahan vakavaan vahingoittumiseen.
Vannesahan käyttöiän maksimoimiseksi on var-
mistettava, että sahaustapahtuman alussa ei ta-
pahdu äkillistä törmäystä/iskua.
HUOMAUTUS: Jos vannesaha tai sen terä juut-
tuu sahaamisen aikana tai jää kiinni työkappale-
materiaaliin, vapauta päälle/pois-kytkin (5) heti
välttääksesi vannesahan ja moottorin vahingoit-
tumisen.
5. Metallivannesahan omapaino tarjoaa tehokkaim-
man leikkauspainon. Jos käyttäjä lisää painet-
ta, vannesahan terä hidastuu ja terän käyttöikä
lyhentyy.
6. Kallista metallivannesaha sahaamisen jälkeen
takaisin lähtöasentoon. Varmista, että metalli-
vannesaha ei kallistu uudelleen alas.
m Huomio
Odota, että vannesaha on pysähtynyt kokonaan,
ennen kuin poistat työkappaleen.
11. Työohjeita
Seuraavat suositukset ovat esimerkkejä metallivanne-
sahojen turvallisesta käytöstä.
Seuraavat turvalliset työskentelytavat on laadittu tur-
vallisuuden edistämiseksi, mutta ne eivät sovellu kaik-
kiin käyttötapauksiin, ole täydellisiä tai kata kaikkia
tilanteita. Ne eivät voi huomioida kaikkia mahdollisia
vaarallisia tilanteita ja niitä on tulkittava huolellisesti.
• Jos kone on pois käytöstä, esim. työskentelyn pää-
tyttyä, löysää vannesahan terä. Aseta koneeseen
vastaava opaste, joka kehottaa koneen seuraavaa
käyttäjää puolestaan kiristämään vannesahan te-
rän.
• Säilytä käyttämättömiä vannesahan teriä yhdessä
ja turvallisesti kuivassa paikassa. Tarkasta ne en-
nen käyttöä virheiden (esim. hampaat, halkeamat)
varalta. Älä käytä viallisia vannesahan teriä!
• Oikea kireys vaikuttaa oleellisesti vannesahan suo-
raan leikkaukseen. Tarkasta ja korjaa kiristysvoi-
maa tarvittaessa sahaamisen jälkeen.
• Käytä sopivia suojakäsineitä, kun käsittelet sahan-
teriä.
• Asenna kaikki suoja- ja turvalaitteet koneeseen en-
nen työskentelyn aloittamista.
• Älä koskaan puhdista vannesahan terää tai vanne-
sahan terän ohjausrullia käsin pideltävällä harjalla
tai kaapimella, kun vannesahan terä liikkuu. Hart-
siintuneet vannesahan terät vaarantavat työturvalli-
suuden ja ne on puhdistettava säännöllisesti.
• Suojaudu työskentelyn aikana käyttämällä suojala-
seja ja kuulosuojaimia. Jos sinulla on pitkät hiukset,
käytä hiusverkkoa. Kääri löysät hihat kyynärpäiden
yläpuolelle.
www.scheppach.com
• Varmista, että koneen työalue ja ympäristö on va-
laistu riittävästi.
• Kun sahataan pyöreitä puita, varmista työkappale
niin, ettei se kierry.
12. Sähköliitäntä
Asennettu sähkömoottori on liitetty käyttövalmiiksi.
Liitäntä vastaa asiaankuuluvia Saksan sähkötekniikan
liiton (VDE) ja standardoimisliiton (DIN) määräyksiä.
Asiakkaan sähköliitännän sekä käytetyn jatkojohdon
on vastattava näitä määräyksiä.
Viallinen sähköliitosjohto
Sähkön liitosjohtoon syntyy usein eristevaurioita.
Syynä tähän voi olla:
• Painaumakohdat, jos liitosjohdot viedään ikkunoi-
den tai ovenraon läpi.
• Taitekohdat liitosjohdon ollessa kiinnitetty tai joh-
dettu väärin.
• Viiltokohdat ajettaessa liitosjohdon ylitse.
• Eristevauriot repäistäessä irti seinäpistorasiasta.
• Eristeen vanhenemisesta aiheutuvat halkeamat.
Tällaisia vahingollisia sähköliitosjohtoja ei saa käyttää,
sillä ne ovat eristevaurioiden vuoksi hengenvaarallisia.
Tarkasta säännöllisesti, onko liitosjohdoissa vaurioita.
Varmista, ettei liitosjohto tarkastettaessa ole kiinni vir-
taverkossa.
Liitäntäjohtojen on vastattava asiaankuuluvia Sak-
san sähkötekniikan liiton (VDE) ja standardoimisliiton
(DIN) määräyksiä. Käytä vain sellaisia liitosjohtoja,
joissa on merkintä H05VV-F.
Tyyppimerkinnän painatus liitosjohdossa on pakollista.
Vaihtovirtamoottori
• Verkkojännitteen on oltava 220-240 V~.
• Enintään 25 m pitkien jatkojohtojen poikkipinnan on
oltava 1,5 neliömillimetriä.
Sähkövarusteiden liitännät ja korjaukset saa tehdä
vain sähköalan ammattilainen.
Ilmoita tiedusteluissa seuraavat tiedot:
• Moottorin virtatyyppi
• Koneen tyyppikilven tiedot
• Moottorin tyyppikilven tiedot
