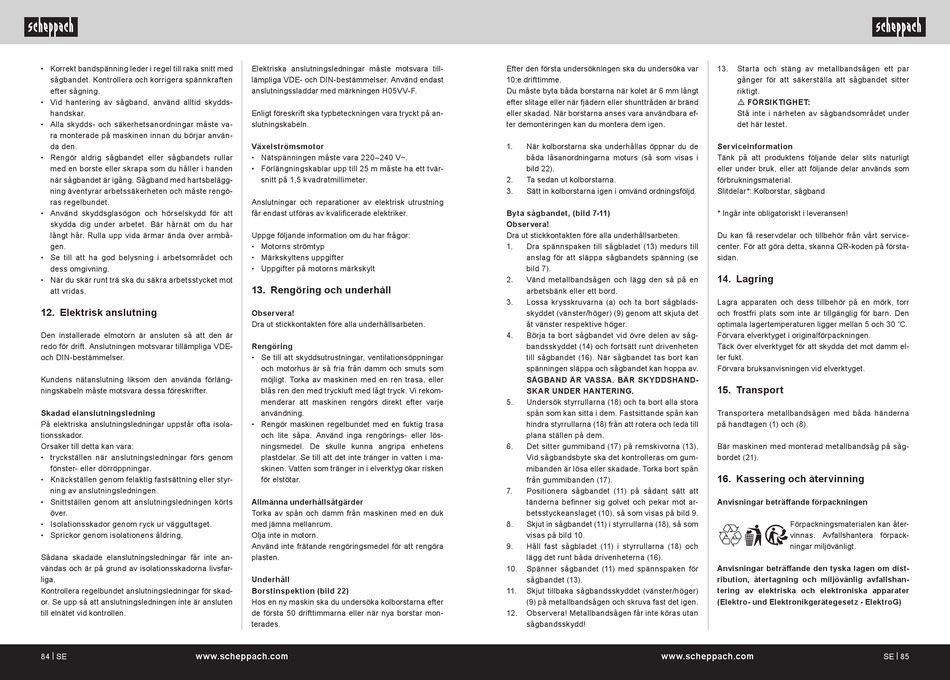

Scheppach MBS1200 Original Bedienungsanleitung Seite 43

• Korrekt bandspänning leder i regel till raka snitt med
sågbandet. Kontrollera och korrigera spännkraften
efter sågning.
• Vid hantering av sågband, använd alltid skydds-
handskar.
• Alla skydds- och säkerhetsanordningar måste va-
ra monterade på maskinen innan du börjar använ-
da den.
• Rengör aldrig sågbandet eller sågbandets rullar
med en borste eller skrapa som du håller i handen
när sågbandet är igång. Sågband med hartsbelägg-
ning äventyrar arbetssäkerheten och måste rengö-
ras regelbundet.
• Använd skyddsglasögon och hörselskydd för att
skydda dig under arbetet. Bär hårnät om du har
långt hår. Rulla upp vida ärmar ända över armbå-
gen.
• Se till att ha god belysning i arbetsområdet och
dess omgivning.
• När du skär runt trä ska du säkra arbetsstycket mot
att vridas.
12. Elektrisk anslutning
Den installerade elmotorn är ansluten så att den är
redo för drift. Anslutningen motsvarar tillämpliga VDE-
och DIN-bestämmelser.
Kundens nätanslutning liksom den använda förläng-
ningskabeln måste motsvara dessa föreskrifter.
Skadad elanslutningsledning
På elektriska anslutningsledningar uppstår ofta isola-
tionsskador.
Orsaker till detta kan vara:
• tryckställen när anslutningsledningar förs genom
fönster- eller dörröppningar.
• Knäckställen genom felaktig fastsättning eller styr-
ning av anslutningsledningen.
• Snittställen genom att anslutningsledningen körts
över.
• Isolationsskador genom ryck ur vägguttaget.
• Sprickor genom isolationens åldring.
Sådana skadade elanslutningsledningar får inte an-
vändas och är på grund av isolationsskadorna livsfar-
liga.
Kontrollera regelbundet anslutningsledningar för skad-
or. Se upp så att anslutningsledningen inte är ansluten
till elnätet vid kontrollen.
84 | SE www.scheppach.com
Elektriska anslutningsledningar måste motsvara till-
lämpliga VDE- och DIN-bestämmelser. Använd endast
anslutningssladdar med märkningen H05VV-F.
Enligt föreskrift ska typbeteckningen vara tryckt på an-
slutningskabeln.
Växelströmsmotor
• Nätspänningen måste vara 220–240 V~.
• Förlängningskablar upp till 25 m måste ha ett tvär-
snitt på 1,5 kvadratmillimeter.
Anslutningar och reparationer av elektrisk utrustning
får endast utföras av kvalificerade elektriker.
Uppge följande information om du har frågor:
• Motorns strömtyp
• Märkskyltens uppgifter
• Uppgifter på motorns märkskylt
13. Rengöring och underhåll
Observera!
Dra ut stickkontakten före alla underhållsarbeten.
Rengöring
• Se till att skyddsutrustningar, ventilationsöppningar
och motorhus är så fria från damm och smuts som
möjligt. Torka av maskinen med en ren trasa, eller
blås ren den med tryckluft med lågt tryck. Vi rekom-
menderar att maskinen rengörs direkt efter varje
användning.
• Rengör maskinen regelbundet med en fuktig trasa
och lite såpa. Använd inga rengörings- eller lös-
ningsmedel. De skulle kunna angripa enhetens
plastdelar. Se till att det inte tränger in vatten i ma-
skinen. Vatten som tränger in i elverktyg ökar risken
för elstötar.
Allmänna underhållsåtgärder
Torka av spån och damm från maskinen med en duk
med jämna mellanrum.
Olja inte in motorn.
Använd inte frätande rengöringsmedel för att rengöra
plasten.
Underhåll
Borstinspektion (bild 22)
Hos en ny maskin ska du undersöka kolborstarna efter
de första 50 drifttimmarna eller när nya borstar mon-
terades.
Efter den första undersökningen ska du undersöka var
10:e drifttimme.
Du måste byta båda borstarna när kolet är 6 mm långt
efter slitage eller när fjädern eller shunttråden är bränd
eller skadad. När borstarna anses vara användbara ef-
ter demonteringen kan du montera dem igen.
1. När kolborstarna ska underhållas öppnar du de
båda låsanordningarna moturs (så som visas i
bild 22).
2. Ta sedan ut kolborstarna.
3. Sätt in kolborstarna igen i omvänd ordningsföljd.
Byta sågbandet, (bild 7-11)
Observera!
Dra ut stickkontakten före alla underhållsarbeten.
1. Dra spännspaken till sågbladet (13) medurs till
anslag för att släppa sågbandets spänning (se
bild 7).
2. Vänd metallbandsågen och lägg den så på en
arbetsbänk eller ett bord.
3. Lossa krysskruvarna (a) och ta bort sågblads-
skyddet (vänster/höger) (9) genom att skjuta det
åt vänster respektive höger.
4. Börja ta bort sågbandet vid övre delen av såg-
bandsskyddet (14) och fortsätt runt drivenheten
till sågbandet (16). När sågbandet tas bort kan
spänningen släppa och sågbandet kan hoppa av.
SÅGBAND ÄR VASSA. BÄR SKYDDSHAND-
SKAR UNDER HANTERING.
5. Undersök styrrullarna (18) och ta bort alla stora
spån som kan sitta i dem. Fastsittande spån kan
hindra styrrullarna (18) från att rotera och leda till
plana ställen på dem.
6. Det sitter gummiband (17) på remskivorna (13).
Vid sågbandsbyte ska det kontrolleras om gum-
mibanden är lösa eller skadade. Torka bort spån
från gummibanden (17).
7. Positionera sågbandet (11) på sådant sätt att
tänderna befinner sig golvet och pekar mot ar-
betsstyckeanslaget (10), så som visas på bild 9.
8. Skjut in sågbandet (11) i styrrullarna (18), så som
visas på bild 10.
9. Håll fast sågbladet (11) i styrrullarna (18) och
lägg det runt båda drivenheterna (16).
10. Spänner sågbandet (11) med spännspaken för
sågbandet (13).
11. Skjut tillbaka sågbandsskyddet (vänster/höger)
(9) på metallbandsågen och skruva fast det igen.
12. Observera! Metallbandsågen får inte köras utan
sågbandsskydd!
www.scheppach.com
13. Starta och stäng av metallbandsågen ett par
gånger för att säkerställa att sågbandet sitter
riktigt.
m FÖRSIKTIGHET:
Stå inte i närheten av sågbandsområdet under
det här testet.
Serviceinformation
Tänk på att produktens följande delar slits naturligt
eller under bruk, eller att följande delar används som
förbrukningsmaterial.
Slitdelar*: Kolborstar, sågband
* Ingår inte obligatoriskt i leveransen!
Du kan få reservdelar och tillbehör från vårt service-
center. För att göra detta, skanna QR-koden på första-
sidan.
14. Lagring
Lagra apparaten och dess tillbehör på en mörk, torr
och frostfri plats som inte är tillgänglig för barn. Den
optimala lagertemperaturen ligger mellan 5 och 30 ˚C.
Förvara elverktyget i originalförpackningen.
Täck över elverktyget för att skydda det mot damm el-
ler fukt.
Förvara bruksanvisningen vid elverktyget.
15. Transport
Transportera metallbandsågen med båda händerna
på handtagen (1) och (8).
Bär maskinen med monterad metallbandsåg på såg-
bordet (21).
16. Kassering och återvinning
Anvisningar beträffande förpackningen
Förpackningsmaterialen kan åter-
vinnas. Avfallshantera förpack-
ningar miljövänligt.
Anvisningar beträffande den tyska lagen om dist-
ribution, återtagning och miljövänlig avfallshan-
tering av elektriska och elektroniska apparater
(Elektro- und Elektronikgerätegesetz - ElektroG)
SE | 85
