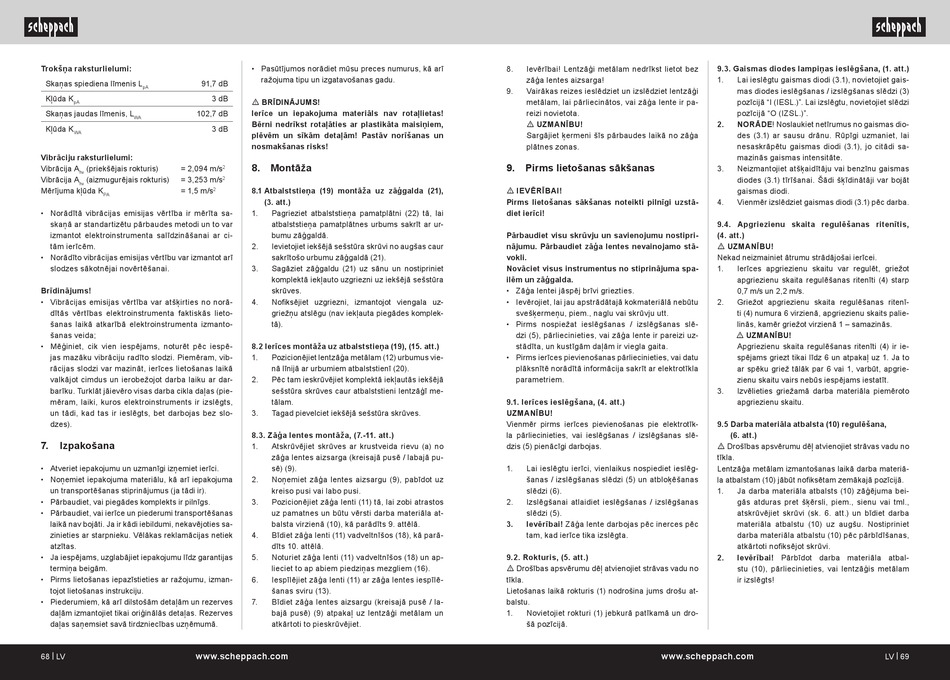

Scheppach MBS1200 Original Bedienungsanleitung Seite 35

Trokšņa raksturlielumi:
Skaņas spiediena līmenis L 91,7 dB
pA
Kļūda K 3 dB
pA
Skaņas jaudas līmenis, L 102,7 dB
WA
Kļūda K 3 dB
WA
Vibrāciju raksturlielumi:
Vibrācija A (priekšējais rokturis) = 2,094 m/s
hv
Vibrācija A (aizmugurējais rokturis) = 3,253 m/s
hv
Mērījuma kļūda K = 1,5 m/s
2
PA
• Norādītā vibrācijas emisijas vērtība ir mērīta sa-
skaņā ar standartizētu pārbaudes metodi un to var
izmantot elektroinstrumenta salīdzināšanai ar ci-
tām ierīcēm.
• Norādīto vibrācijas emisijas vērtību var izmantot arī
slodzes sākotnējai novērtēšanai.
Brīdinājums!
• Vibrācijas emisijas vērtība var atšķirties no norā-
dītās vērtības elektroinstrumenta faktiskās lieto-
šanas laikā atkarībā elektroinstrumenta izmanto-
šanas veida;
• Mēģiniet, cik vien iespējams, noturēt pēc iespē-
jas mazāku vibrāciju radīto slodzi. Piemēram, vib-
rācijas slodzi var mazināt, ierīces lietošanas laikā
valkājot cimdus un ierobežojot darba laiku ar dar-
barīku. Turklāt jāievēro visas darba cikla daļas (pie-
mēram, laiki, kuros elektroinstruments ir izslēgts,
un tādi, kad tas ir ieslēgts, bet darbojas bez slo-
dzes).
7. Izpakošana
• Atveriet iepakojumu un uzmanīgi izņemiet ierīci.
• Noņemiet iepakojuma materiālu, kā arī iepakojuma
un transportēšanas stiprinājumus (ja tādi ir).
• Pārbaudiet, vai piegādes komplekts ir pilnīgs.
• Pārbaudiet, vai ierīce un piederumi transportēšanas
laikā nav bojāti. Ja ir kādi iebildumi, nekavējoties sa-
zinieties ar starpnieku. Vēlākas reklamācijas netiek
atzītas.
• Ja iespējams, uzglabājiet iepakojumu līdz garantijas
termiņa beigām.
• Pirms lietošanas iepazīstieties ar ražojumu, izman-
tojot lietošanas instrukciju.
• Piederumiem, kā arī dilstošām detaļām un rezerves
daļām izmantojiet tikai oriģinālās detaļas. Rezerves
daļas saņemsiet savā tirdzniecības uzņēmumā.
68 | LV www.scheppach.com
• Pasūtījumos norādiet mūsu preces numurus, kā arī
ražojuma tipu un izgatavošanas gadu.
m BRĪDINĀJUMS!
Ierīce un iepakojuma materiāls nav rotaļlietas!
Bērni nedrīkst rotaļāties ar plastikāta maisiņiem,
plēvēm un sīkām detaļām! Pastāv norīšanas un
nosmakšanas risks!
8. Montāža
2
2
8.1 Atbalststieņa (19) montāža uz zāģgalda (21),
(3. att.)
1. Pagrieziet atbalststieņa pamatplātni (22) tā, lai
atbalststieņa pamatplātnes urbums sakrīt ar ur-
bumu zāģgaldā.
2. Ievietojiet iekšējā sešstūra skrūvi no augšas caur
sakrītošo urbumu zāģgaldā (21).
3. Sagāziet zāģgaldu (21) uz sānu un nostipriniet
komplektā iekļauto uzgriezni uz iekšējā sešstūra
skrūves.
4. Nofiksējiet uzgriezni, izmantojot viengala uz-
griežņu atslēgu (nav iekļauta piegādes komplek-
tā).
8.2 Ierīces montāža uz atbalststieņa (19), (15. att.)
1. Pozicionējiet lentzāģa metālam (12) urbumus vie-
nā līnijā ar urbumiem atbalststienī (20).
2. Pēc tam ieskrūvējiet komplektā iekļautās iekšējā
sešstūra skrūves caur atbalststieni lentzāģī me-
tālam.
3. Tagad pievelciet iekšējā sešstūra skrūves.
8.3. Zāģa lentes montāža, (7.-11. att.)
1. Atskrūvējiet skrūves ar krustveida rievu (a) no
zāģa lentes aizsarga (kreisajā pusē / labajā pu-
sē) (9).
2. Noņemiet zāģa lentes aizsargu (9), pabīdot uz
kreiso pusi vai labo pusi.
3. Pozicionējiet zāģa lenti (11) tā, lai zobi atrastos
uz pamatnes un būtu vērsti darba materiāla at-
balsta virzienā (10), kā parādīts 9. attēlā.
4. Bīdiet zāģa lenti (11) vadveltnīšos (18), kā parā-
dīts 10. attēlā.
5. Noturiet zāģa lenti (11) vadveltnīšos (18) un ap-
lieciet to ap abiem piedziņas mezgliem (16).
6. Iespīlējiet zāģa lenti (11) ar zāģa lentes iespīlē-
šanas sviru (13).
7. Bīdiet zāģa lentes aizsargu (kreisajā pusē / la-
bajā pusē) (9) atpakaļ uz lentzāģi metālam un
atkārtoti to pieskrūvējiet.
8. Ievērībai! Lentzāģi metālam nedrīkst lietot bez
zāģa lentes aizsarga!
9. Vairākas reizes ieslēdziet un izslēdziet lentzāģi
metālam, lai pārliecinātos, vai zāģa lente ir pa-
reizi novietota.
m UZMANĪBU!
Sargājiet ķermeni šīs pārbaudes laikā no zāģa
plātnes zonas.
9. Pirms lietošanas sākšanas
m IEVĒRĪBAI!
Pirms lietošanas sākšanas noteikti pilnīgi uzstā-
diet ierīci!
Pārbaudiet visu skrūvju un savienojumu nostipri-
nājumu. Pārbaudiet zāģa lentes nevainojamo stā-
vokli.
Novāciet visus instrumentus no stiprinājuma spa-
ilēm un zāģgalda.
• Zāģa lentei jāspēj brīvi griezties.
• Ievērojiet, lai jau apstrādātajā kokmateriālā nebūtu
svešķermeņu, piem., naglu vai skrūvju utt.
• Pirms nospiežat ieslēgšanas / izslēgšanas slē-
dzi (5), pārliecinieties, vai zāģa lente ir pareizi uz-
stādīta, un kustīgām daļām ir viegla gaita.
• Pirms ierīces pievienošanas pārliecinieties, vai datu
plāksnītē norādītā informācija sakrīt ar elektrotīkla
parametriem.
9.1. Ierīces ieslēgšana, (4. att.)
UZMANĪBU!
Vienmēr pirms ierīces pievienošanas pie elektrotīk-
la pārliecinieties, vai ieslēgšanas / izslēgšanas slē-
dzis (5) pienācīgi darbojas.
1. Lai ieslēgtu ierīci, vienlaikus nospiediet ieslēg-
šanas / izslēgšanas slēdzi (5) un atbloķēšanas
slēdzi (6).
2. Izslēgšanai atlaidiet ieslēgšanas / izslēgšanas
slēdzi (5).
3. Ievērībai! Zāģa lente darbojas pēc inerces pēc
tam, kad ierīce tika izslēgta.
9.2. Rokturis, (5. att.)
m Drošības apsvērumu dēļ atvienojiet strāvas vadu no
tīkla.
Lietošanas laikā rokturis (1) nodrošina jums drošu at-
balstu.
1. Novietojiet rokturi (1) jebkurā patīkamā un dro-
šā pozīcijā.
www.scheppach.com
9.3. Gaismas diodes lampiņas ieslēgšana, (1. att.)
1. Lai ieslēgtu gaismas diodi (3.1), novietojiet gais-
mas diodes ieslēgšanas / izslēgšanas slēdzi (3)
pozīcijā "I (IESL.)". Lai izslēgtu, novietojiet slēdzi
pozīcijā "O (IZSL.)".
2. NORĀDE! Noslaukiet netīrumus no gaismas dio-
des (3.1) ar sausu drānu. Rūpīgi uzmaniet, lai
nesaskrāpētu gaismas diodi (3.1), jo citādi sa-
mazinās gaismas intensitāte.
3. Neizmantojiet atšķaidītāju vai benzīnu gaismas
diodes (3.1) tīrīšanai. Šādi šķīdinātāji var bojāt
gaismas diodi.
4. Vienmēr izslēdziet gaismas diodi (3.1) pēc darba.
9.4. Apgriezienu skaita regulēšanas ritenītis,
(4. att.)
m UZMANĪBU!
Nekad neizmainiet ātrumu strādājošai ierīcei.
1. Ierīces apgriezienu skaitu var regulēt, griežot
apgriezienu skaita regulēšanas ritenīti (4) starp
0,7 m/s un 2,2 m/s.
2. Griežot apgriezienu skaita regulēšanas ritenī-
ti (4) numura 6 virzienā, apgriezienu skaits palie-
linās, kamēr griežot virzienā 1 – samazinās.
m UZMANĪBU!
Apgriezienu skaita regulēšanas ritenīti (4) ir ie-
spējams griezt tikai līdz 6 un atpakaļ uz 1. Ja to
ar spēku griež tālāk par 6 vai 1, varbūt, apgrie-
zienu skaitu vairs nebūs iespējams iestatīt.
3. Izvēlieties griežamā darba materiāla piemēroto
apgriezienu skaitu.
9.5 Darba materiāla atbalsta (10) regulēšana,
(6. att.)
m Drošības apsvērumu dēļ atvienojiet strāvas vadu no
tīkla.
Lentzāģa metālam izmantošanas laikā darba materiā-
la atbalstam (10) jābūt nofiksētam zemākajā pozīcijā.
1. Ja darba materiāla atbalsts (10) zāģējuma bei-
gās atduras pret šķērsli, piem., sienu vai tml.,
atskrūvējiet skrūvi (sk. 6. att.) un bīdiet darba
materiāla atbalstu (10) uz augšu. Nostipriniet
darba materiāla atbalstu (10) pēc pārbīdīšanas,
atkārtoti nofiksējot skrūvi.
2. Ievērībai! Pārbīdot darba materiāla atbal-
stu (10), pārliecinieties, vai lentzāģis metālam
ir izslēgts!
