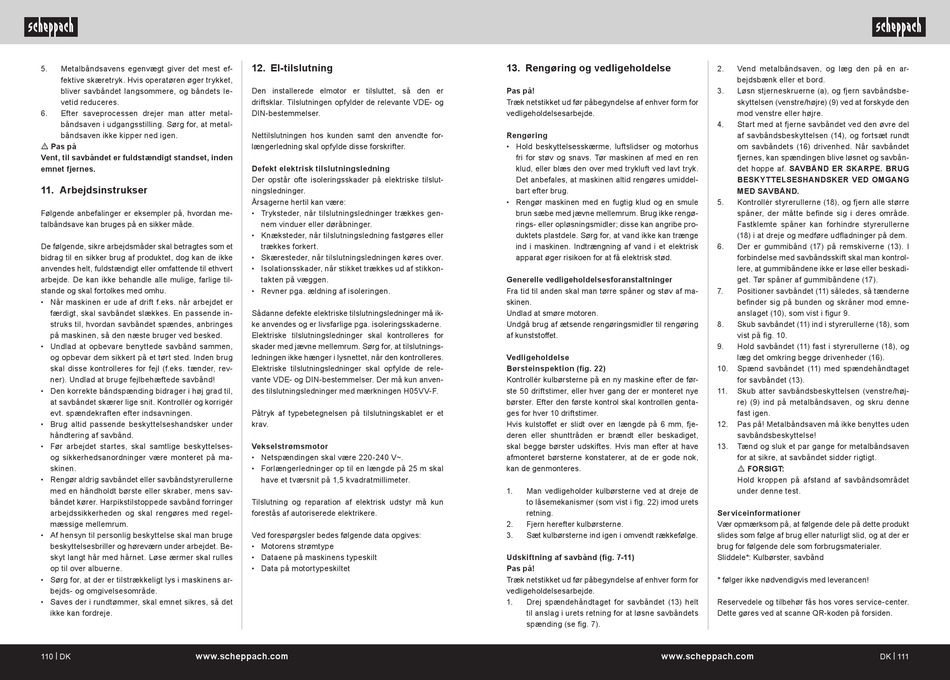

Scheppach MBS1200 Original Bedienungsanleitung Seite 56

5. Metalbåndsavens egenvægt giver det mest ef-
fektive skæretryk. Hvis operatøren øger trykket,
bliver savbåndet langsommere, og båndets le-
vetid reduceres.
6. Efter saveprocessen drejer man atter metal-
båndsaven i udgangsstilling. Sørg for, at metal-
båndsaven ikke kipper ned igen.
m Pas på
Vent, til savbåndet er fuldstændigt standset, inden
emnet fjernes.
11. Arbejdsinstrukser
Følgende anbefalinger er eksempler på, hvordan me-
talbåndsave kan bruges på en sikker måde.
De følgende, sikre arbejdsmåder skal betragtes som et
bidrag til en sikker brug af produktet, dog kan de ikke
anvendes helt, fuldstændigt eller omfattende til ethvert
arbejde. De kan ikke behandle alle mulige, farlige til-
stande og skal fortolkes med omhu.
• Når maskinen er ude af drift f.eks. når arbejdet er
færdigt, skal savbåndet slækkes. En passende in-
struks til, hvordan savbåndet spændes, anbringes
på maskinen, så den næste bruger ved besked.
• Undlad at opbevare benyttede savbånd sammen,
og opbevar dem sikkert på et tørt sted. Inden brug
skal disse kontrolleres for fejl (f.eks. tænder, rev-
ner). Undlad at bruge fejlbehæftede savbånd!
• Den korrekte båndspænding bidrager i høj grad til,
at savbåndet skærer lige snit. Kontrollér og korrigér
evt. spændekraften efter indsavningen.
• Brug altid passende beskyttelseshandsker under
håndtering af savbånd.
• Før arbejdet startes, skal samtlige beskyttelses-
og sikkerhedsanordninger være monteret på ma-
skinen.
• Rengør aldrig savbåndet eller savbåndstyrerullerne
med en håndholdt børste eller skraber, mens sav-
båndet kører. Harpikstilstoppede savbånd forringer
arbejdssikkerheden og skal rengøres med regel-
mæssige mellemrum.
• Af hensyn til personlig beskyttelse skal man bruge
beskyttelsesbriller og høreværn under arbejdet. Be-
skyt langt hår med hårnet. Løse ærmer skal rulles
op til over albuerne.
• Sørg for, at der er tilstrækkeligt lys i maskinens ar-
bejds- og omgivelsesområde.
• Saves der i rundtømmer, skal emnet sikres, så det
ikke kan fordreje.
110 | DK www.scheppach.com
12. El-tilslutning
Den installerede elmotor er tilsluttet, så den er
driftsklar. Tilslutningen opfylder de relevante VDE- og
DIN-bestemmelser.
Nettilslutningen hos kunden samt den anvendte for-
længerledning skal opfylde disse forskrifter.
Defekt elektrisk tilslutningsledning
Der opstår ofte isoleringsskader på elektriske tilslut-
ningsledninger.
Årsagerne hertil kan være:
• Tryksteder, når tilslutningsledninger trækkes gen-
nem vinduer eller døråbninger.
• Knæksteder, når tilslutningsledning fastgøres eller
trækkes forkert.
• Skæresteder, når tilslutningsledningen køres over.
• Isolationsskader, når stikket trækkes ud af stikkon-
takten på væggen.
• Revner pga. ældning af isoleringen.
Sådanne defekte elektriske tilslutningsledninger må ik-
ke anvendes og er livsfarlige pga. isoleringsskaderne.
Elektriske tilslutningsledninger skal kontrolleres for
skader med jævne mellemrum. Sørg for, at tilslutnings-
ledningen ikke hænger i lysnettet, når den kontrolleres.
Elektriske tilslutningsledninger skal opfylde de rele-
vante VDE- og DIN-bestemmelser. Der må kun anven-
des tilslutningsledninger med mærkningen H05VV-F.
Påtryk af typebetegnelsen på tilslutningskablet er et
krav.
Vekselstrømsmotor
• Netspændingen skal være 220-240 V~.
• Forlængerledninger op til en længde på 25 m skal
have et tværsnit på 1,5 kvadratmillimeter.
Tilslutning og reparation af elektrisk udstyr må kun
forestås af autoriserede elektrikere.
Ved forespørgsler bedes følgende data opgives:
• Motorens strømtype
• Dataene på maskinens typeskilt
• Data på motortypeskiltet
13. Rengøring og vedligeholdelse
Pas på!
Træk netstikket ud før påbegyndelse af enhver form for
vedligeholdelsesarbejde.
Rengøring
• Hold beskyttelsesskærme, luftslidser og motorhus
fri for støv og snavs. Tør maskinen af med en ren
klud, eller blæs den over med trykluft ved lavt tryk.
Det anbefales, at maskinen altid rengøres umiddel-
bart efter brug.
• Rengør maskinen med en fugtig klud og en smule
brun sæbe med jævne mellemrum. Brug ikke rengø-
rings- eller opløsningsmidler; disse kan angribe pro-
duktets plastdele. Sørg for, at vand ikke kan trænge
ind i maskinen. Indtrængning af vand i et elektrisk
apparat øger risikoen for at få elektrisk stød.
Generelle vedligeholdelsesforanstaltninger
Fra tid til anden skal man tørre spåner og støv af ma-
skinen.
Undlad at smøre motoren.
Undgå brug af ætsende rengøringsmidler til rengøring
af kunststoffet.
Vedligeholdelse
Børsteinspektion (fig. 22)
Kontrollér kulbørsterne på en ny maskine efter de før-
ste 50 driftstimer, eller hver gang der er monteret nye
børster. Efter den første kontrol skal kontrollen genta-
ges for hver 10 driftstimer.
Hvis kulstoffet er slidt over en længde på 6 mm, fje-
deren eller shunttråden er brændt eller beskadiget,
skal begge børster udskiftes. Hvis man efter at have
afmonteret børsterne konstaterer, at de er gode nok,
kan de genmonteres.
1. Man vedligeholder kulbørsterne ved at dreje de
to låsemekanismer (som vist i fig. 22) imod urets
retning.
2. Fjern herefter kulbørsterne.
3. Sæt kulbørsterne ind igen i omvendt rækkefølge.
Udskiftning af savbånd (fig. 7-11)
Pas på!
Træk netstikket ud før påbegyndelse af enhver form for
vedligeholdelsesarbejde.
1. Drej spændehåndtaget for savbåndet (13) helt
til anslag i urets retning for at løsne savbåndets
spænding (se fig. 7).
www.scheppach.com
2. Vend metalbåndsaven, og læg den på en ar-
bejdsbænk eller et bord.
3. Løsn stjerneskruerne (a), og fjern savbåndsbe-
skyttelsen (venstre/højre) (9) ved at forskyde den
mod venstre eller højre.
4. Start med at fjerne savbåndet ved den øvre del
af savbåndsbeskyttelsen (14), og fortsæt rundt
om savbåndets (16) drivenhed. Når savbåndet
fjernes, kan spændingen blive løsnet og savbån-
det hoppe af. SAVBÅND ER SKARPE. BRUG
BESKYTTELSESHANDSKER VED OMGANG
MED SAVBÅND.
5. Kontrollér styrerullerne (18), og fjern alle større
spåner, der måtte befinde sig i deres område.
Fastklemte spåner kan forhindre styrerullerne
(18) i at dreje og medføre udfladninger på dem.
6. Der er gummibånd (17) på remskiverne (13). I
forbindelse med savbåndsskift skal man kontrol-
lere, at gummibåndene ikke er løse eller beskadi-
get. Tør spåner af gummibåndene (17).
7. Positioner savbåndet (11) således, så tænderne
befinder sig på bunden og skråner mod emne-
anslaget (10), som vist i figur 9.
8. Skub savbåndet (11) ind i styrerullerne (18), som
vist på fig. 10.
9. Hold savbåndet (11) fast i styrerullerne (18), og
læg det omkring begge drivenheder (16).
10. Spænd savbåndet (11) med spændehåndtaget
for savbåndet (13).
11. Skub atter savbåndsbeskyttelsen (venstre/høj-
re) (9) ind på metalbåndsaven, og skru denne
fast igen.
12. Pas på! Metalbåndsaven må ikke benyttes uden
savbåndsbeskyttelse!
13. Tænd og sluk et par gange for metalbåndsaven
for at sikre, at savbåndet sidder rigtigt.
m FORSIGT:
Hold kroppen på afstand af savbåndsområdet
under denne test.
Serviceinformationer
Vær opmærksom på, at følgende dele på dette produkt
slides som følge af brug eller naturligt slid, og at der er
brug for følgende dele som forbrugsmaterialer.
Sliddele*: Kulbørster, savbånd
* følger ikke nødvendigvis med leverancen!
Reservedele og tilbehør fås hos vores service-center.
Dette gøres ved at scanne QR-koden på forsiden.
