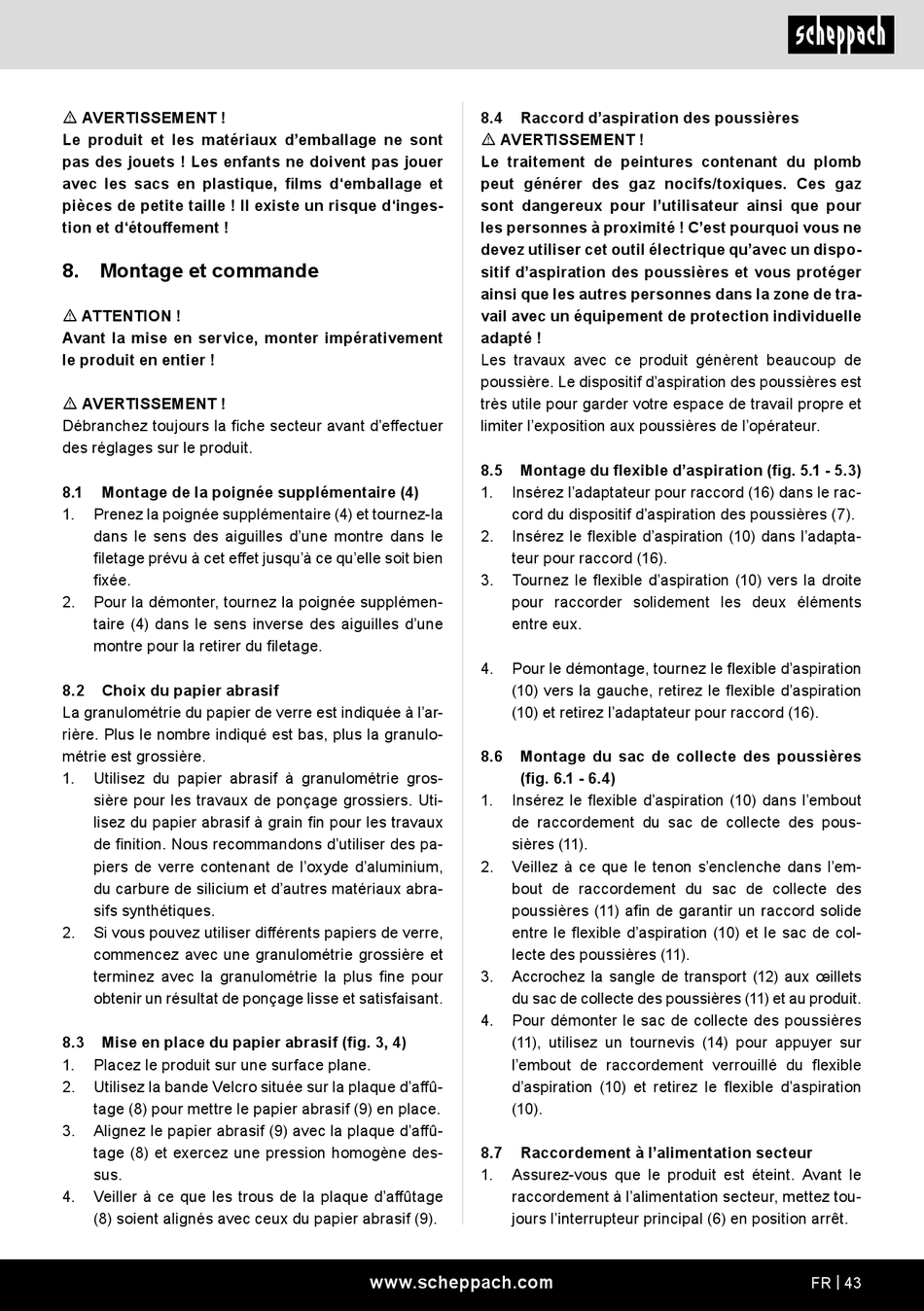

m AVERTISSEMENT !
Le produit et les matériaux d'emballage ne sont
pas des jouets ! Les enfants ne doivent pas jouer
avec les sacs en plastique, films d'emballage et
pièces de petite taille ! Il existe un risque d'inges-
tion et d'étouffement !
8. Montage et commande
m ATTENTION !
Avant la mise en service, monter impérativement
le produit en entier !
m AVERTISSEMENT !
Débranchez toujours la fiche secteur avant d'effectuer
des réglages sur le produit.
8.1 Montage de la poignée supplémentaire (4)
1. Prenez la poignée supplémentaire (4) et tournez-la
dans le sens des aiguilles d'une montre dans le
filetage prévu à cet effet jusqu'à ce qu'elle soit bien
fixée.
2. Pour la démonter, tournez la poignée supplémen-
taire (4) dans le sens inverse des aiguilles d'une
montre pour la retirer du filetage.
8.2 Choix du papier abrasif
La granulométrie du papier de verre est indiquée à l'ar-
rière. Plus le nombre indiqué est bas, plus la granulo-
métrie est grossière.
1. Utilisez du papier abrasif à granulométrie gros-
sière pour les travaux de ponçage grossiers. Uti-
lisez du papier abrasif à grain fin pour les travaux
de finition. Nous recommandons d'utiliser des pa-
piers de verre contenant de l'oxyde d'aluminium,
du carbure de silicium et d'autres matériaux abra-
sifs synthétiques.
Si vous pouvez utiliser différents papiers de verre,
2.
commencez avec une granulométrie grossière et
terminez avec la granulométrie la plus fine pour
obtenir un résultat de ponçage lisse et satisfaisant.
Mise en place du papier abrasif (fig. 3, 4)
8.3
1. Placez le produit sur une surface plane.
Utilisez la bande Velcro située sur la plaque d'affû-
2.
tage (8) pour mettre le papier abrasif (9) en place.
Alignez le papier abrasif (9) avec la plaque d'affû-
3.
tage (8) et exercez une pression homogène des-
sus.
Veiller à ce que les trous de la plaque d'affûtage
4.
(8) soient alignés avec ceux du papier abrasif (9).
Raccord d'aspiration des poussières
8.4
m AVERTISSEMENT !
Le traitement de peintures contenant du plomb
peut générer des gaz nocifs/toxiques. Ces gaz
sont dangereux pour l'utilisateur ainsi que pour
les personnes à proximité ! C'est pourquoi vous ne
devez utiliser cet outil électrique qu'avec un dispo-
sitif d'aspiration des poussières et vous protéger
ainsi que les autres personnes dans la zone de tra-
vail avec un équipement de protection individuelle
adapté !
Les travaux avec ce produit génèrent beaucoup de
poussière. Le dispositif d'aspiration des poussières est
très utile pour garder votre espace de travail propre et
limiter l'exposition aux poussières de l'opérateur.
Montage du flexible d'aspiration (fig. 5.1 - 5.3)
8.5
1. Insérez l'adaptateur pour raccord (16) dans le rac-
cord du dispositif d'aspiration des poussières (7).
Insérez le flexible d'aspiration (10) dans l'adapta-
2.
teur pour raccord (16).
Tournez le flexible d'aspiration (10) vers la droite
3.
pour raccorder solidement les deux éléments
entre eux.
Pour le démontage, tournez le flexible d'aspiration
4.
(10) vers la gauche, retirez le flexible d'aspiration
(10) et retirez l'adaptateur pour raccord (16).
8.6 Montage du sac de collecte des poussières
(fig. 6.1 - 6.4)
Insérez le flexible d'aspiration (10) dans l'embout
1.
de raccordement du sac de collecte des pous-
sières (11).
2. Veillez à ce que le tenon s'enclenche dans l'em-
bout de raccordement du sac de collecte des
poussières (11) afin de garantir un raccord solide
entre le flexible d'aspiration (10) et le sac de col-
lecte des poussières (11).
3. Accrochez la sangle de transport (12) aux œillets
du sac de collecte des poussières (11) et au produit.
4. Pour démonter le sac de collecte des poussières
(11), utilisez un tournevis (14) pour appuyer sur
l'embout de raccordement verrouillé du flexible
d'aspiration (10) et retirez le flexible d'aspiration
(10).
Raccordement à l'alimentation secteur
8.7
1. Assurez-vous que le produit est éteint. Avant le
raccordement à l'alimentation secteur, mettez tou-
jours l'interrupteur principal (6) en position arrêt.
