Modell 500 Gaschromatograph
2.2.2
Chromatographen-Ventil
Abbildung 2-2
Kolben werden durch die Antriebs-Baugruppen unter der Primärplatte
pneumatisch in beide Schaltrichtungen bewegt.
JULI 2010

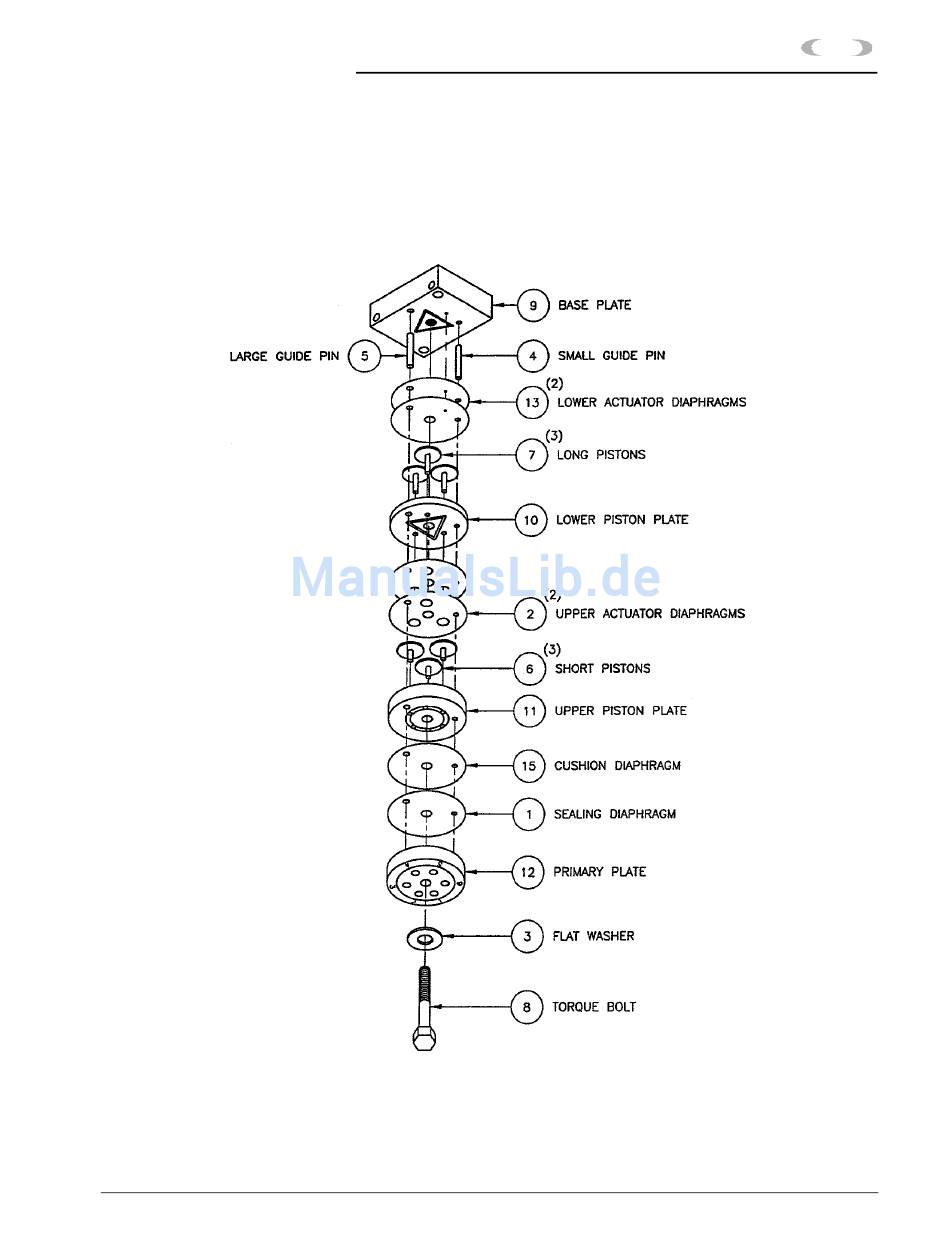

zeigt ein Chromatographen-Ventil als Explosionsgrafik. Seine
Abbildung 2-2 Chromatographen-Ventil
Beschreibung der Gerätekomponenten
2-7
Chromatographen-Ventil
