2.3

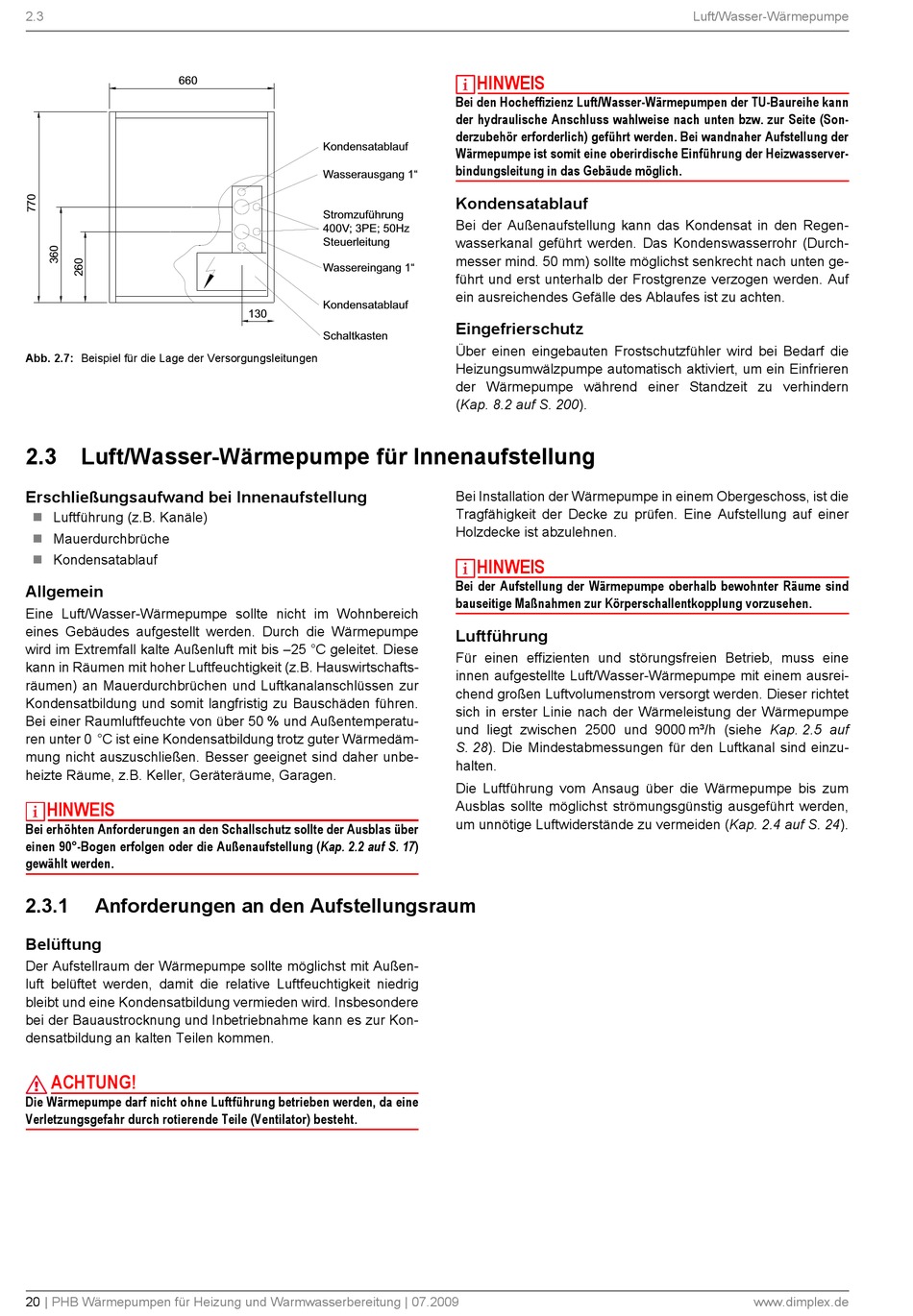

Abb. 2.7: Beispiel für die Lage der Versorgungsleitungen
2.3 Luft/Wasser-Wärmepumpe für Innenaufstellung
Erschließungsaufwand bei Innenaufstellung
Luftführung (z.B. Kanäle)

 Mauerdurchbrüche
 Kondensatablauf
Allgemein
Eine Luft/Wasser-Wärmepumpe sollte nicht im Wohnbereich
eines Gebäudes aufgestellt werden. Durch die Wärmepumpe
wird im Extremfall kalte Außenluft mit bis –25 °C geleitet. Diese
kann in Räumen mit hoher Luftfeuchtigkeit (z.B. Hauswirtschafts-
räumen) an Mauerdurchbrüchen und Luftkanalanschlüssen zur
Kondensatbildung und somit langfristig zu Bauschäden führen.
Bei einer Raumluftfeuchte von über 50 % und Außentemperatu-
ren unter 0 °C ist eine Kondensatbildung trotz guter Wärmedäm-
mung nicht auszuschließen. Besser geeignet sind daher unbe-
heizte Räume, z.B. Keller, Geräteräume, Garagen.
HINWEIS
Bei erhöhten Anforderungen an den Schallschutz sollte der Ausblas über
einen 90°-Bogen erfolgen oder die Außenaufstellung (Kap. 2.2 auf S. 17)
gewählt werden.
2.3.1

Anforderungen an den Aufstellungsraum

Belüftung
Der Aufstellraum der Wärmepumpe sollte möglichst mit Außen-
luft belüftet werden, damit die relative Luftfeuchtigkeit niedrig
bleibt und eine Kondensatbildung vermieden wird. Insbesondere
bei der Bauaustrocknung und Inbetriebnahme kann es zur Kon-
densatbildung an kalten Teilen kommen.
ACHTUNG!
Die Wärmepumpe darf nicht ohne Luftführung betrieben werden, da eine
Verletzungsgefahr durch rotierende Teile (Ventilator) besteht.
20 | PHB Wärmepumpen für Heizung und Warmwasserbereitung | 07.2009
HINWEIS
Bei den Hocheffizienz Luft/Wasser-Wärmepumpen der TU-Baureihe kann
der hydraulische Anschluss wahlweise nach unten bzw. zur Seite (Son-
derzubehör erforderlich) geführt werden. Bei wandnaher Aufstellung der
Wärmepumpe ist somit eine oberirdische Einführung der Heizwasserver-
bindungsleitung in das Gebäude möglich.
Kondensatablauf
Bei der Außenaufstellung kann das Kondensat in den Regen-
wasserkanal geführt werden. Das Kondenswasserrohr (Durch-
messer mind. 50 mm) sollte möglichst senkrecht nach unten ge-
führt und erst unterhalb der Frostgrenze verzogen werden. Auf
ein ausreichendes Gefälle des Ablaufes ist zu achten.
Eingefrierschutz
Über einen eingebauten Frostschutzfühler wird bei Bedarf die
Heizungsumwälzpumpe automatisch aktiviert, um ein Einfrieren
der Wärmepumpe während einer Standzeit zu verhindern
(Kap. 8.2 auf S. 200).
Bei Installation der Wärmepumpe in einem Obergeschoss, ist die
Tragfähigkeit der Decke zu prüfen. Eine Aufstellung auf einer
Holzdecke ist abzulehnen.
HINWEIS
Bei der Aufstellung der Wärmepumpe oberhalb bewohnter Räume sind
bauseitige Maßnahmen zur Körperschallentkopplung vorzusehen.
Luftführung
Für einen effizienten und störungsfreien Betrieb, muss eine
innen aufgestellte Luft/Wasser-Wärmepumpe mit einem ausrei-
chend großen Luftvolumenstrom versorgt werden. Dieser richtet
sich in erster Linie nach der Wärmeleistung der Wärmepumpe
und liegt zwischen 2500 und 9000 m³/h (siehe Kap. 2.5 auf
S. 28). Die Mindestabmessungen für den Luftkanal sind einzu-
halten.
Die Luftführung vom Ansaug über die Wärmepumpe bis zum
Ausblas sollte möglichst strömungsgünstig ausgeführt werden,
um unnötige Luftwiderstände zu vermeiden (Kap. 2.4 auf S. 24).
Luft/Wasser-Wärmepumpe
