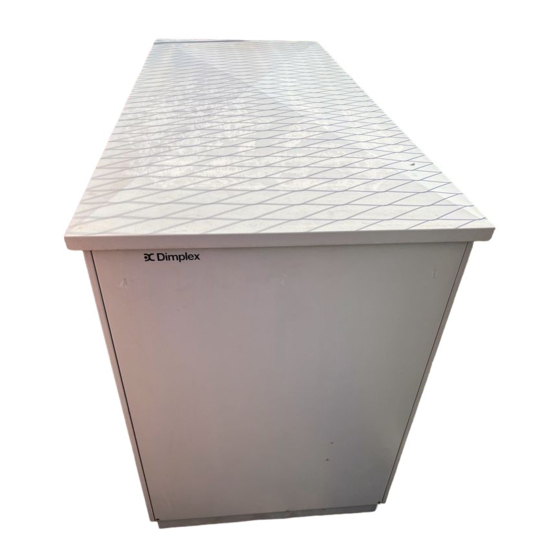

Dimplex LA 9 PS Montage- Und Gebrauchsanweisung
Luft/wasserwärmepumpe
für
außenaufstellung
Vorschau ausblenden
Andere Handbücher für LA 9 PS:
- Montage- und gebrauchsanweisung (44 Seiten) ,
- Gebrauchsanweisung (36 Seiten)
Werbung
LA 9 PS
LA 12 PS
LA 18 PS
Luft/Wasser-
Wärmepumpe für
Außenaufstellung
Bestell-Nr. / Order no. / N
Air-to-Water Heat
Pump for Outdoor
Installation
o
de commande : 452149.66.19
Montage- und
Gebrauchsanweisung
Installation and
Operating Instructions
Instructions d'installation
et d'utilisation
Pompe à chaleur
air-eau pour
installation
extérieure
FD 8703
Werbung
Kapitel
Verwandte Anleitungen für Dimplex LA 9 PS
Inhaltszusammenfassung für Dimplex LA 9 PS
- Seite 1 LA 9 PS LA 12 PS LA 18 PS Montage- und Gebrauchsanweisung Installation and Operating Instructions Instructions d’installation et d’utilisation Luft/Wasser- Air-to-Water Heat Pompe à chaleur Wärmepumpe für Pump for Outdoor air-eau pour Außenaufstellung Installation installation extérieure Bestell-Nr. / Order no. / N de commande : 452149.66.19...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Bitte sofort lesen .......................... D-2 1.1 Wichtige Hinweise ..........................D-2 1.2 Gesetzliche Vorschriften und Richtlinien ....................D-2 1.3 Energiesparende Handhabung der Wärmepumpe .................D-2 Verwendungszweck der Wärmepumpe ..................D-3 2.1 Anwendungsbereich ..........................D-3 2.2 Arbeitsweise ............................D-3 Lieferumfang..........................D-3 3.1 Grundgerät..............................D-3 3.2 Schaltkasten ............................D-4 3.3 Wärmepumpenregler ..........................D-4 Transport............................ -
Seite 3: Bitte Sofort Lesen
Bitte sofort lesen 1.2 Gesetzliche Vorschriften und Richtlinien 1.1 Wichtige Hinweise Bei der Konstruktion und Ausführung der Wärmepumpe wurden alle entsprechenden EG-Richtlinien, DIN- und VDE-Vorschriften ACHTUNG! eingehalten (siehe CE-Konformitätserklärung). Arbeiten an der Wärmepumpe dürfen nur vom autorisierten und Beim elektrischen Anschluss und bei der Durchführung von Ser- sachkundigen Kundendienst durchgeführt werden. -
Seite 4: Verwendungszweck Der Wärmepumpe
Verwendungszweck der Lieferumfang Wärmepumpe 3.1 Grundgerät 2.1 Anwendungsbereich Die Wärmepumpe wird in Kompaktbauweise geliefert und enthält unten aufgeführte Bauteile. Die Luft-Wasser-Wärmepumpe kann in vorhandenen oder neu Als Kältemittel wird R290 (Propan) verwendet. zu errichtenden Heizungsanlagen eingesetzt werden. Die Wärmepumpe ist ausschließlich für die Erwärmung von Heiz- und Brauchwasser konzipiert! Die Wärmepumpe ist für den monoenergetischen und bivalenten Betrieb bis -20 °C Luftaußentemperatur geeignet. -
Seite 5: Schaltkasten
Transport 3.2 Schaltkasten Der Schaltkasten befindet sich in der Wärmepumpe. Durch Ab- ACHTUNG! nahme der Frontabdeckung und des Schaltkastendeckels sind Das Gerät sollte nur in Räumen ohne dauernde Zündquellen aufbewahrt alle elektrischen Bauteile erreichbar. werden. Im Schaltkasten befinden sich die Netzanschlussklemmen, der Steckverbinder für die Steuerleitung, sowie die Leistungsschütze ACHTUNG! und die Sanftanlauf-Einheit. -
Seite 6: Aufstellung
Aufstellung Montage 5.1 Allgemein 6.1 Allgemein Die Wärmepumpe ist nur für die Aufstellung im Freien geeignet. An der Wärmepumpe sind folgende Anschlüsse herzustellen: Das Gerät ist grundsätzlich auf einer dauerhaft ebenen, glatten Vor-/Rückläufe der Heizungsanlage und waagrechten Fläche lotrecht aufzustellen. Dabei sollte der Kondensatablauf Rahmen rundum dicht am Boden anliegen, um eine geeignete Steuerleitung zum Wärmepumpenregler... -
Seite 7: Elektrischer Anschluss
Frostschutz 6.3 Elektrischer Anschluss Zum Frostschutz sollte eine manuelle Entleerung vorgesehen Der Leistungsanschluss der Wärmepumpe erfolgt über ein han- werden, sofern Wärmepumpenregler und Heizungsumwälz- delsübliches 4-adriges Kabel. pumpe betriebsbereit sind arbeitet die Frostschutzfunktion des Stromversorgung und Steuerleitung werden üblich im Erdreich Reglers. -
Seite 8: Inbetriebnahme
Inbetriebnahme Wärmequellen- max. Temperaturspreizung temperatur zwischen Heizungsvor- und 7.1 Allgemein Rücklauf -20 °C -15 °C Um eine ordnungsgemäße Inbetriebnahme zu gewährleisten, -14 °C -10 °C sollte diese von einem vom Werk autorisierten Kundendienst -9 °C -5 °C durchgeführt werden. Unter bestimmten Bedingungen ist damit -4 °C 0 °C eine Verlängerung der Gewährleistung verbunden (vgl. -
Seite 9: Reinigung / Pflege
Reinigung / Pflege 8.3 Reinigung Luftseite Verdampfer, Lüfter und Kondensatablauf sind vor der Heizperi- 8.1 Pflege ode von Verunreinigungen (Blätter, Zweige usw.) zu reinigen. ACHTUNG! Vermeiden Sie zum Schutz des Lackes das Anlehnen und Able- Vor Öffnen des Gerätes ist sicherzustellen, dass alle Stromkreise gen von Gegenständen am und auf dem Gerät. -
Seite 10: Geräteinformation
11 Geräteinformation Geräteinformation für Luft/Wasser-Heiz-Wärmepumpen Typ- und Verkaufsbezeichnung LA 9PS LA 12PS LA 18PS Bauform Schutzart nach EN 60 529 für Kompaktgerät bzw. Heizteil IP 24 IP 24 IP 24 Aufstellungsort Aussen Aussen Aussen Leistungsangaben Temperatur-Betriebseinsatzgrenzen: bis 65 / ab 18 bis 65 / ab 18 bis 65 / ab 18 Heizwasser-Vorlauf / -Rücklauf... -
Seite 11: Garantieurkunde
Teile ersetzt werden. Durch Art oder Ort des Einsatzes des Systemtechnik-Kundendienst erfahren Sie über die zentrale Ser- Gerätes oder schlechte Zugänglichkeit des Gerätes bedingte au- vicehotline der Glen Dimplex Deutschland GmbH. ßergewöhnliche Kosten der Mängelbeseitigung werden nicht übernommen. Der freie Gerätezugang muss durch den Endab- Glen Dimplex Deutschland GmbH nehmer gestellt werden. -
Seite 12: Anhang / Appendix / Annexes
Anhang / Appendix / Annexes Maßbilder / Dimension Drawings / Schémas cotés..............A-II 1.1 Maßbild / Dimension Drawing / Schéma coté LA 9PS................A-II 1.2 Maßbild / Dimension Drawing / Schéma coté LA 12PS................. A-III 1.3 Maßbild / Dimension Drawing / Schéma coté LA 18PS.................A-IV Diagramme / Diagrams / Diagrammes.................. -
Seite 13: Maßbilder / Dimension Drawings / Schémas Cotés
1 Maßbilder / Dimension Drawings / Schémas cotés 1.1 Maßbild / Dimension Drawing / Schéma coté LA 9PS A-II... -
Seite 14: Maßbild / Dimension Drawing / Schéma Coté La 12Ps
1.2 Maßbild / Dimension Drawing / Schéma coté LA 12PS A-III... -
Seite 15: Maßbild / Dimension Drawing / Schéma Coté La 18Ps
1.3 Maßbild / Dimension Drawing / Schéma coté LA 18PS A-IV... -
Seite 16: Diagramme / Diagrams / Diagrammes
2 Diagramme / Diagrams / Diagrammes 2.1 Kennlinien / Characteristic Curves / Courbes caractéristiques LA 9PS... -
Seite 17: Kennlinien / Characteristic Curves / Courbes Caractéristiques La 12Ps
2.2 Kennlinien / Characteristic Curves / Courbes caractéristiques LA 12PS A-VI... -
Seite 18: Kennlinien / Characteristic Curves / Courbes Caractéristiques La 18Ps
2.3 Kennlinien / Characteristic Curves / Courbes caractéristiques LA 18PS A-VII... -
Seite 19: Stromlaufpläne / Circuit Diagrams / Schémas Électriques
3 Stromlaufpläne / Circuit Diagrams / Schémas électriques 3.1 Steuerung / Control / Commande LA 9PS A-VIII... -
Seite 20: Last / Load / Charge La 9Ps
3.2 Last / Load / Charge LA 9PS A-IX... -
Seite 21: Anschlussplan / Circuit Diagram / Schéma Électrique La 9Ps
3.3 Anschlussplan / Circuit Diagram / Schéma électrique LA 9PS... -
Seite 22: Legende / Legend / Légende La 9Ps
3.4 Legende / Legend / Légende LA 9PS Kurbelwannenheizung Verdichter Crankcase heater, compressor Chauffage à carter compresseur Pressostat Abtauende Defrost end controller Pressostat fin de dégivrage Düsenringheizung Ventilator Nozzle ring heater, ventilator Chauffage à couronne perforée ventilateur Pressostat Hochdruck High-pressure switch Pressostat haute pression Pressostat Niederdruck Low-pressure switch... -
Seite 23: Steuerung / Control / Commande La 12Ps
3.5 Steuerung / Control / Commande LA 12PS A-XII... -
Seite 24: Last / Load / Charge La 12Ps
3.6 Last / Load / Charge LA 12PS A-XIII... -
Seite 25: Anschlussplan / Circuit Diagram / Schéma Électrique La 12Ps
3.7 Anschlussplan / Circuit Diagram / Schéma électrique LA 12PS A-XIV... -
Seite 26: Legende / Legend / Légende La 12Ps
3.8 Legende / Legend / Légende LA 12PS Kurbelwannenheizung Verdichter Crankcase heater, compressor Chauffage à carter compresseur Pressostat Abtauende Defrost end controller Pressostat fin de dégivrage Düsenringheizung Ventilator Nozzle ring heater, ventilator Chauffage à couronne perforée ventilateur Pressostat Hochdruck High-pressure switch Pressostat haute pression Pressostat Niederdruck Low-pressure switch... -
Seite 27: Steuerung / Control / Commande La 18Ps
3.9 Steuerung / Control / Commande LA 18PS A-XVI... -
Seite 28: Last / Load / Charge La 18Ps
3.10 3.10 Last / Load / Charge LA 18PS A-XVII... -
Seite 29: Anschlussplan / Circuit Diagram / Schéma Électrique La 18Ps
3.11 3.11 Anschlussplan / Circuit Diagram / Schéma électrique LA 18PS A-XVIII... -
Seite 30: Legende / Legend / Légende La 18Ps
3.12 3.12 Legende / Legend / Légende LA 18PS Pressostat Leistungsanpassung bei WW-Bereitung Pressure switch, flexible capacity for DHW prepara- Pressostat - adaptation du rendement pour produc- tion tion ECS Kurbelwannenheizung Verdichter Crankcase heater, compressor Chauffage à carter compresseur Pressostat Abtauende Defrost end controller Pressostat fin de dégivrage Düsenringheizung Ventilator 1... -
Seite 31: Hydraulische Prinzipschemen / Hydraulic Plumbing Diagram / Schéma Hydraulique
4 Hydraulische Prinzipschemen / Hydraulic Plumbing Diagram / Schéma hydraulique 4.1 Monoenergetische Anlage / Mono Energy System / Installation monoénergétique A-XX... -
Seite 32: Monoenergetische Anlage Und Warmwasserbereitung / Mono Energy System And Domestic Hot Water Preparation / Installation Monoénergétique Et Production D'eau Chaude
4.2 Monoenergetische Anlage und Warmwasserbereitung / Mono Energy System and Domestic Hot Water Preparation / Installation monoénergétique et production d’eau chaude A-XXI... -
Seite 33: Bivalente Anlage / Bivalent System / Installation Bivalente
4.3 Bivalente Anlage / Bivalent System / Installation bivalente A-XXII... -
Seite 34: Legende / Legend / Légende
4.4 Legende / Legend / Légende Absperrventil Shutoff valve Robinet d’arrêt Absperrventil mit Entwässerung Shutoff valve with drainage Robinet d’arrêt avec écoulement Überströmventil Overflow valve Vanne de trop-plein Sicherheitsventilkombination Safety valve combination Jeu de vannes de sécurité Umwälzpumpe Circulating pump Circulateur Ausdehnungsgefäß... -
Seite 35: Konformitätserklärung / Declaration Of Conformity / Déclaration De Conformité
5 Konformitätserklärung / Declaration of Conformity / Déclaration de conformité A-XXIV... - Seite 36 Glen Dimplex Deutschland GmbH Irrtümer und Änderungen vorbehalten. Geschäftsbereich Dimplex Subject to alterations and errors. Am Goldenen Feld 18 Sous réserve d’erreurs et modifications. D-95326 Kulmbach +49 (0) 9221 709 565 www.dimplex.de...
