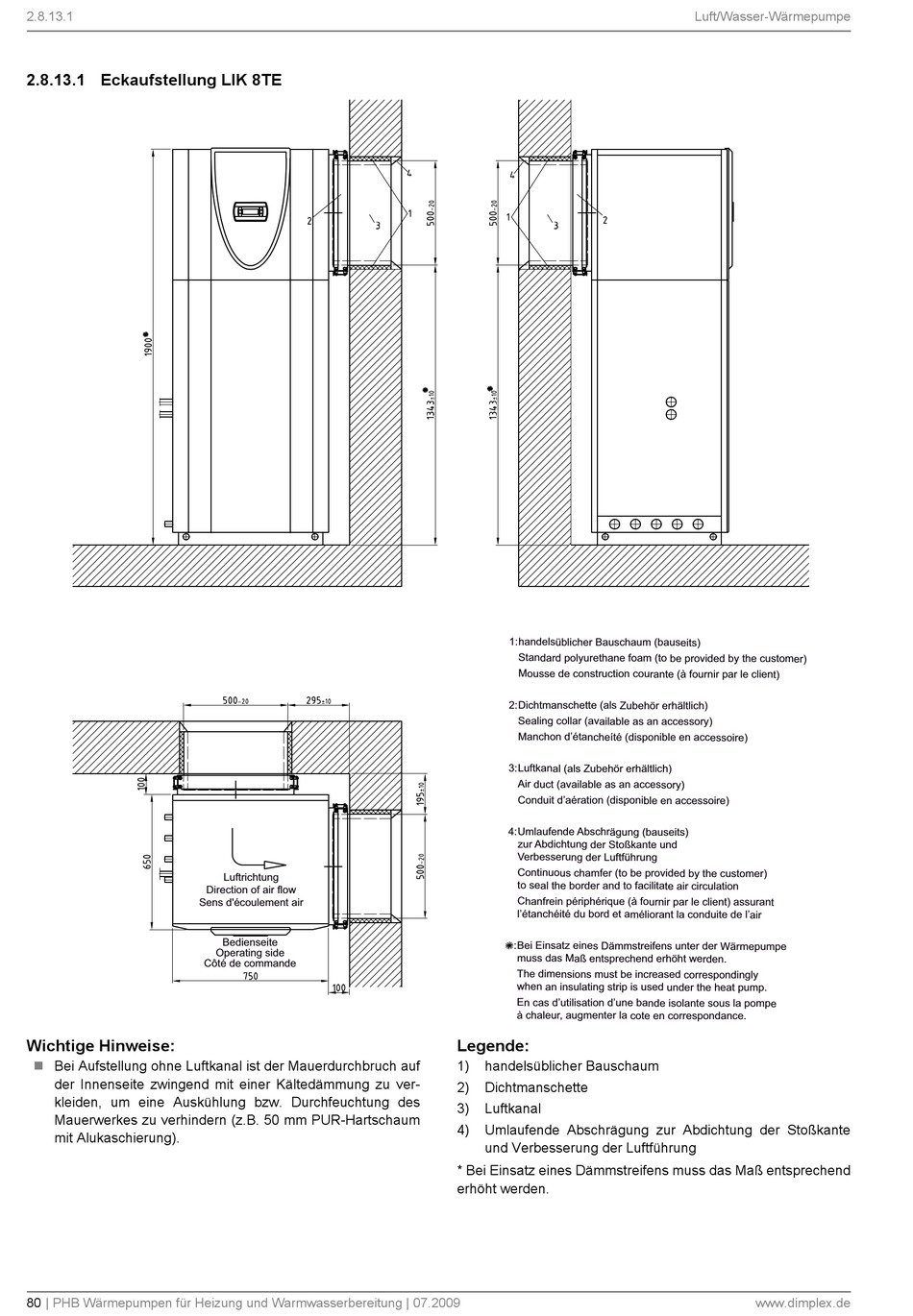

2.8.13.1 Eckaufstellung LIK 8TE

Wichtige Hinweise:

 Bei Aufstellung ohne Luftkanal ist der Mauerdurchbruch auf
der Innenseite zwingend mit einer Kältedämmung zu ver-
kleiden, um eine Auskühlung bzw. Durchfeuchtung des
Mauerwerkes zu verhindern (z.B. 50 mm PUR-Hartschaum
mit Alukaschierung).
80 | PHB Wärmepumpen für Heizung und Warmwasserbereitung | 07.2009
Legende:
1) handelsüblicher Bauschaum
2) Dichtmanschette
3) Luftkanal
4) Umlaufende Abschrägung zur Abdichtung der Stoßkante
und Verbesserung der Luftführung
* Bei Einsatz eines Dämmstreifens muss das Maß entsprechend
erhöht werden.
