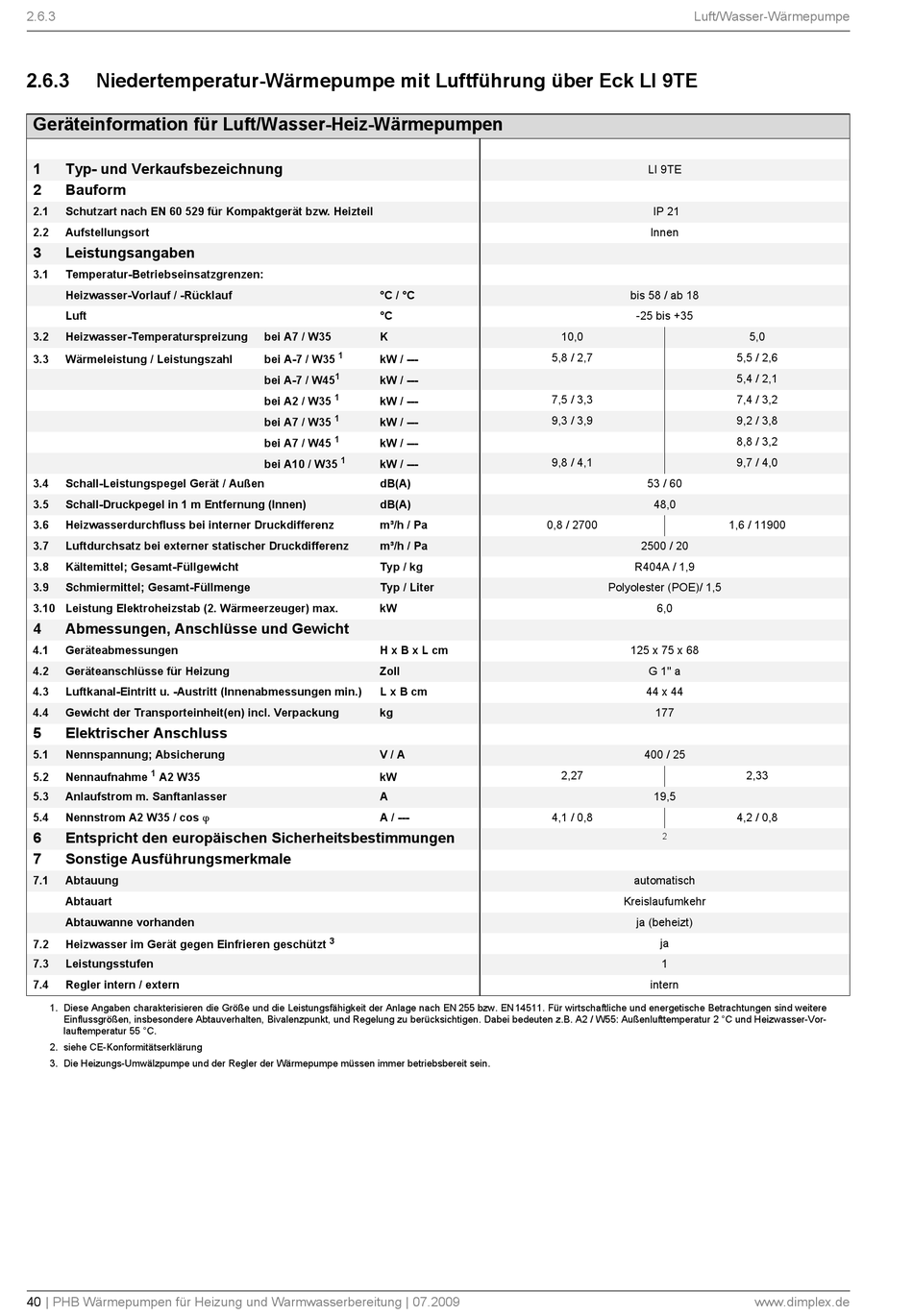

2.6.3 Niedertemperatur-Wärmepumpe mit Luftführung über Eck LI 9TE
Geräteinformation für Luft/Wasser-Heiz-Wärmepumpen
1 Typ- und Verkaufsbezeichnung
2 Bauform
2.1 Schutzart nach EN 60 529 für Kompaktgerät bzw. Heizteil
2.2 Aufstellungsort
3 Leistungsangaben
3.1 Temperatur-Betriebseinsatzgrenzen:
Heizwasser-Vorlauf / -Rücklauf
Luft
3.2 Heizwasser-Temperaturspreizung
3.3 Wärmeleistung / Leistungszahl
3.4 Schall-Leistungspegel Gerät / Außen
3.5 Schall-Druckpegel in 1 m Entfernung (Innen)
3.6 Heizwasserdurchfluss bei interner Druckdifferenz
3.7 Luftdurchsatz bei externer statischer Druckdifferenz
3.8 Kältemittel; Gesamt-Füllgewicht
3.9 Schmiermittel; Gesamt-Füllmenge
3.10 Leistung Elektroheizstab (2. Wärmeerzeuger) max.
4 Abmessungen, Anschlüsse und Gewicht
4.1 Geräteabmessungen
4.2 Geräteanschlüsse für Heizung
4.3 Luftkanal-Eintritt u. -Austritt (Innenabmessungen min.)
4.4 Gewicht der Transporteinheit(en) incl. Verpackung
5 Elektrischer Anschluss
5.1 Nennspannung; Absicherung
1
5.2 Nennaufnahme A2 W35
5.3 Anlaufstrom m. Sanftanlasser
Nennstrom A2 W35 / cos 
5.4
6 Entspricht den europäischen Sicherheitsbestimmungen
7 Sonstige Ausführungsmerkmale
7.1 Abtauung
Abtauart
Abtauwanne vorhanden
7.2 Heizwasser im Gerät gegen Einfrieren geschützt
7.3 Leistungsstufen
7.4 Regler intern / extern
1. Diese Angaben charakterisieren die Größe und die Leistungsfähigkeit der Anlage nach EN 255 bzw. EN14511. Für wirtschaftliche und energetische Betrachtungen sind weitere
Einflussgrößen, insbesondere Abtauverhalten, Bivalenzpunkt, und Regelung zu berücksichtigen. Dabei bedeuten z.B. A2 / W55: Außenlufttemperatur 2 °C und Heizwasser-Vor-
lauftemperatur 55 °C.
2. siehe CE-Konformitätserklärung
3. Die Heizungs-Umwälzpumpe und der Regler der Wärmepumpe müssen immer betriebsbereit sein.
40 | PHB Wärmepumpen für Heizung und Warmwasserbereitung | 07.2009
°C / °C
°C
bei A7 / W35 K
1
bei A-7 / W35 kW / ---
1
bei A-7 / W45 kW / ---
1
bei A2 / W35 kW / ---
1
bei A7 / W35 kW / ---
1
bei A7 / W45 kW / ---
1
bei A10 / W35 kW / ---
dB(A)
dB(A)
m³/h / Pa
m³/h / Pa
Typ / kg
Typ / Liter
kW
H x B x L cm
Zoll
L x B cm
kg
V / A
kW
A
A / ---
3
Luft/Wasser-Wärmepumpe
LI 9TE
IP 21
Innen
bis 58 / ab 18
-25 bis +35
10,0
5,8 / 2,7
7,5 / 3,3
9,3 / 3,9
9,8 / 4,1
53 / 60
48,0
0,8 / 2700
2500 / 20
R404A / 1,9
Polyolester (POE)/ 1,5
6,0
125 x 75 x 68
G 1'' a
44 x 44
177
400 / 25
2,27
19,5
4,1 / 0,8
2
automatisch
Kreislaufumkehr
ja (beheizt)
ja
1
intern
5,0
5,5 / 2,6
5,4 / 2,1
7,4 / 3,2
9,2 / 3,8
8,8 / 3,2
9,7 / 4,0
1,6 / 11900
2,33
4,2 / 0,8
www.dimplex.de
