7.2
7.2 Wärmemengenzähler WMZ
HINWEIS
Die Hocheffizienz Luft/Wasser-Wärmepumpen haben serienmäßig einen
integrierten Wärmemengenzähler. Die Messung erfolgt über Drucksenso-
ren im Heizkreis, die direkt mit dem Wärmepumpenmanager
WPM EconPlus verbunden sind.

Allgemeine Beschreibung

Der Wärmemengenzähler (WMZ 25/32) zum Anschluss an den
Wärmepumpenmanager dient der Erfassung und Auswertung
der von der Wärmepumpe abgegebenen Wärmemenge.
7.2.1 Hydraulische und elektrische Einbindung des Wärmemengenzählers
Zur Datenerfassung benötigt der Wärmemengenzähler zwei
Messeinrichtungen.
 Das Messrohr für die Durchflussmessung
Dieses ist in den Wärmepumpenvorlauf vor dem Abzweig
der Warmwasserbereitung (Durchflussrichtung beachten)
zu montieren.
 Einen Temperatursensor (Kupferrohr mit Tauchhülse)
Dieser ist im Wärmepumpenrücklauf zu montieren.
WMZ Gehäuse - Elektronik
im
Heizungsvorlauf

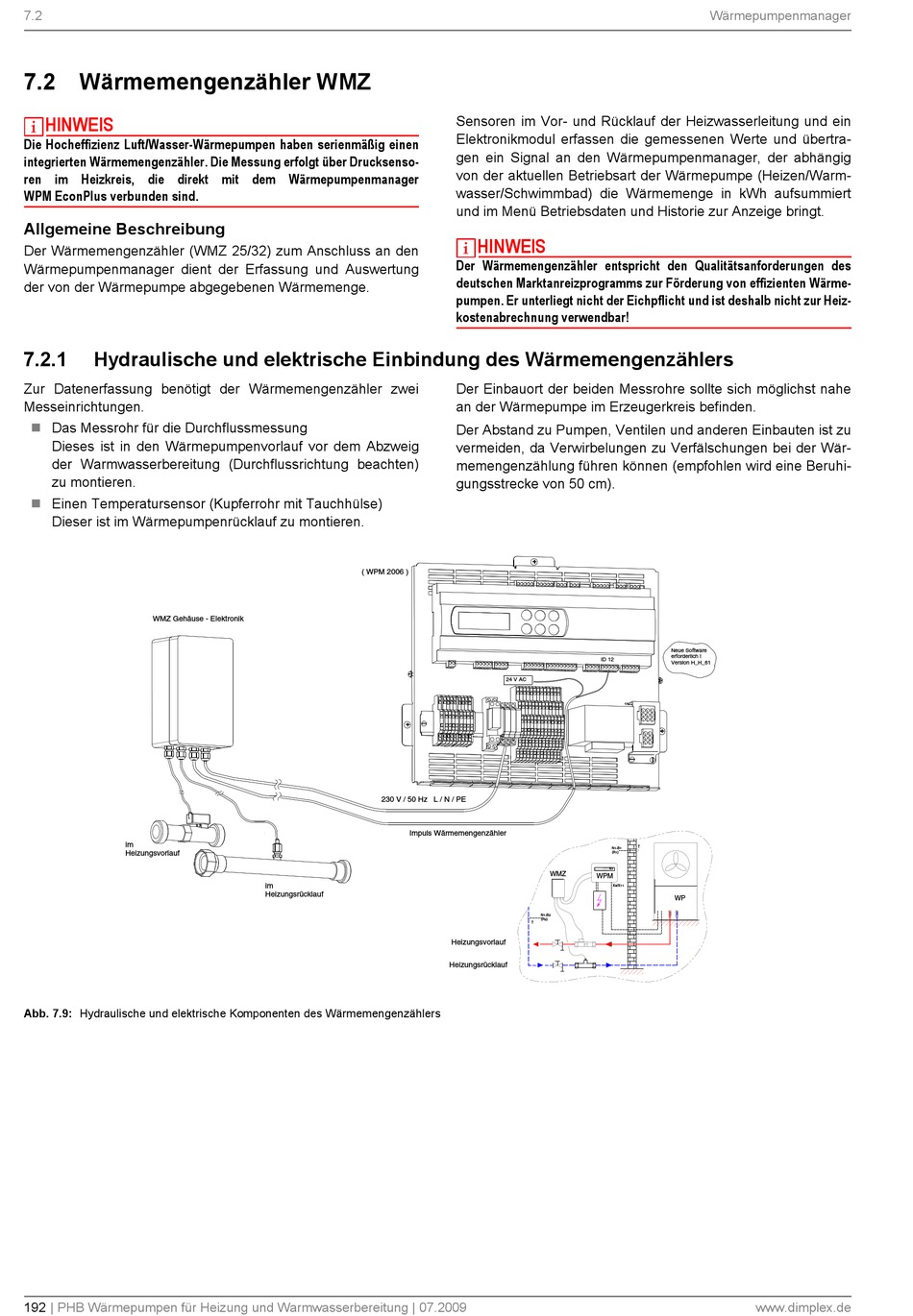

Abb. 7.9: Hydraulische und elektrische Komponenten des Wärmemengenzählers
192 | PHB Wärmepumpen für Heizung und Warmwasserbereitung | 07.2009
( WPM 2006 )
230 V / 50 Hz L / N / PE
Impuls Wärmemengenzähler
im
Heizungsrücklauf
Sensoren im Vor- und Rücklauf der Heizwasserleitung und ein
Elektronikmodul erfassen die gemessenen Werte und übertra-
gen ein Signal an den Wärmepumpenmanager, der abhängig
von der aktuellen Betriebsart der Wärmepumpe (Heizen/Warm-
wasser/Schwimmbad) die Wärmemenge in kWh aufsummiert
und im Menü Betriebsdaten und Historie zur Anzeige bringt.
HINWEIS
Der Wärmemengenzähler entspricht den Qualitätsanforderungen des
deutschen Marktanreizprogramms zur Förderung von effizienten Wärme-
pumpen. Er unterliegt nicht der Eichpflicht und ist deshalb nicht zur Heiz-
kostenabrechnung verwendbar!
Der Einbauort der beiden Messrohre sollte sich möglichst nahe
an der Wärmepumpe im Erzeugerkreis befinden.
Der Abstand zu Pumpen, Ventilen und anderen Einbauten ist zu
vermeiden, da Verwirbelungen zu Verfälschungen bei der Wär-
memengenzählung führen können (empfohlen wird eine Beruhi-
gungsstrecke von 50 cm).
ID 12
24 V AC
N1-B1
(R1)
N1
WMZ
WPM
X8/X11
N1-B2
(R2)
T
Heizungsvorlauf
Heizungsrücklauf
Wärmepumpenmanager
Neue Software
erforderlich !
Version H_H_61
T
WP
