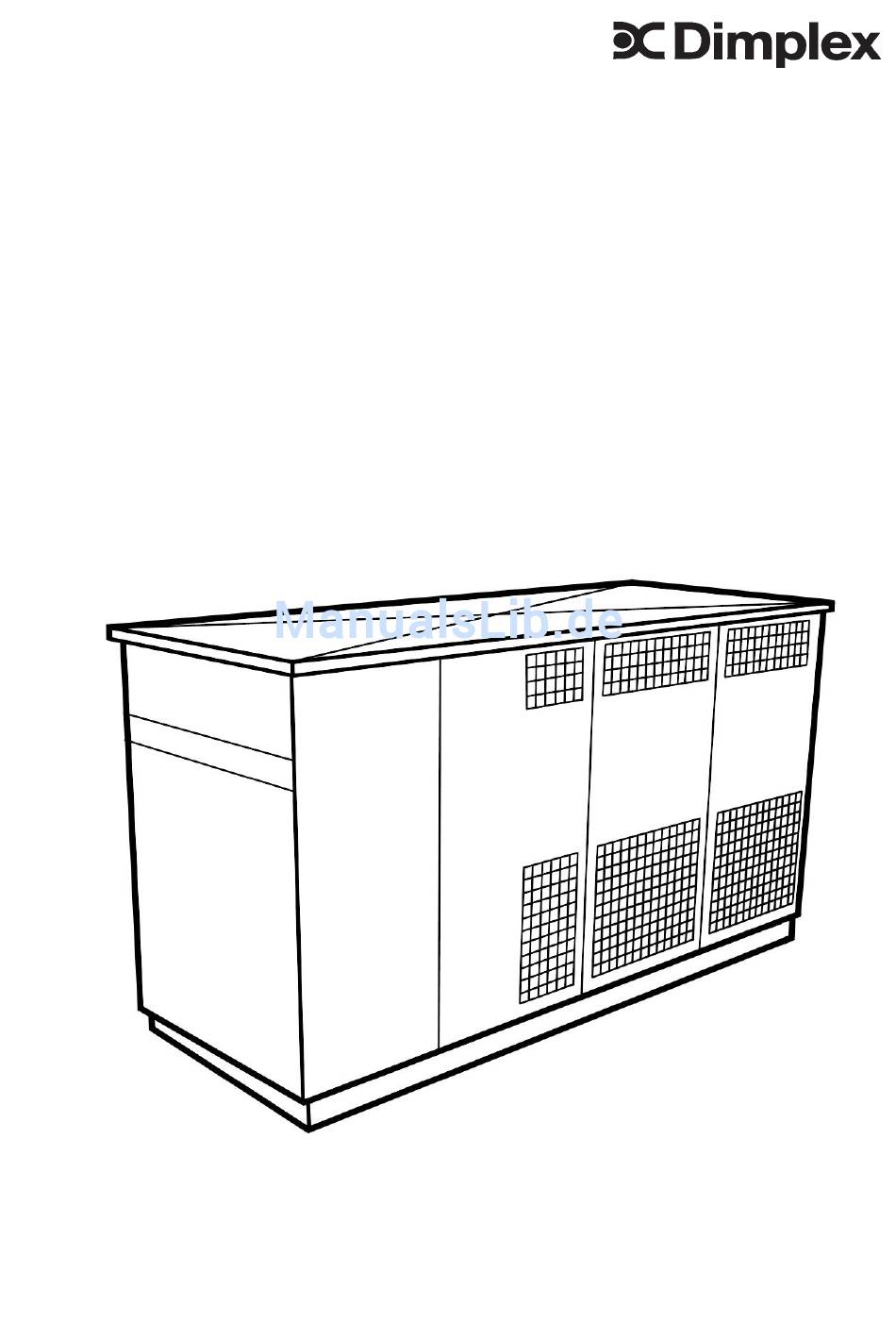

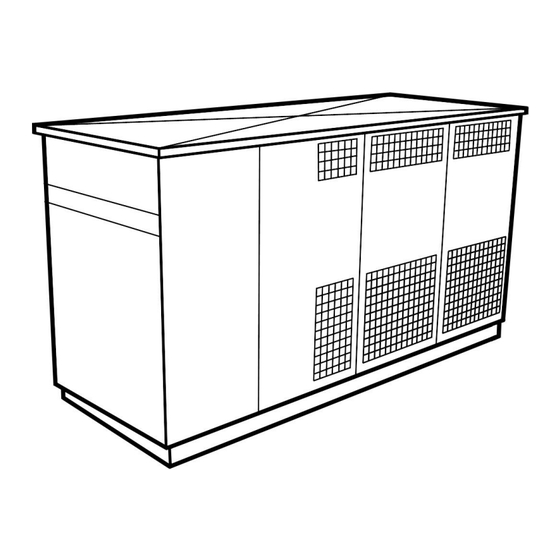

- Seite 1 MONTAGE- und GEBRAUCHSANWEISUNG Luft-Wasser-Wärmepumpe für Außenaufstellung LA 9PS / LA 12PS / LA 18PS Bestell. - Nr.: 452149.66.19 FD 8404...
-
Seite 2: Inhaltsverzeichnis
INHALT BITTE SOFORT LESEN Wichtige Hinweise Gesetzliche Vorschriften und Richtlinien Energiesparende Handhabung der Wärmepumpe VERWENDUNGSZWECK DER WÄRMEPUMPE Anwendungsbereich Arbeitsweise LIEFERUMFANG Grundgerät Schaltkasten Wärmepumpenregler TRANSPORT AUFSTELLUNG Allgemein Kondensatleitung MONTAGE Allgemein Heizungsseitiger Anschluss Elektrischer Anschluss INBETRIEBNAHME Allgemein Vorbereitung Vorgehensweise REINIGUNG / PFLEGE Pflege Reinigung Heizungsseite Reinigung Luftseite... -
Seite 3: Bitte Sofort Lesen
BITTE SOFORT LESEN 1.2 Gesetzliche Vorschriften und BITTE SOFORT LESEN Richtlinien 1.1 Wichtige Hinweise Bei der Konstruktion und Ausführung der Wärme- pumpe wurden alle entsprechenden EG-Richtlini- ACHTUNG! en, DIN- und VDE-Vorschriften eingehalten (siehe CE-Konformitätserklärung). Vor Öffnen des Gerätes ist sicherzu- stellen, dass alle Stromkreise spannungsfrei ge- Beim elektrischen Anschluss der Wärmepumpe sind schaltet sind. -
Seite 4: Verwendungszweck Der Wärmepumpe Lieferumfang
VERWENDUNGSZWECK DER WÄRMEPUMPE LIEFERUMFANG VERWENDUNGSZWECK LIEFERUMFANG DER WÄRMEPUMPE 3.1 Grundgerät 2.1 Anwendungsbereich Die Wärmepumpe wird in Kompaktbauweise gelie- fert und enthält unten aufgeführte Bauteile. Die Luft-Wasser-Wärmepumpe kann in vorhande- Als Kältemittel wird R290 (Propan) verwendet. nen oder neu zu errichtenden Heizungsanlagen ein- gesetzt werden. -
Seite 5: Wärmepumpenregler
LIEFERUMFANG TRANSPORT 3.3 Wärmepumpenregler TRANSPORT Für den Betrieb Ihrer Luft-Wasser-Wärmepumpe ist der im Lieferumfang enthaltene Wärme- pumpenregler zu verwenden. ACHTUNG! Der Wärmepumpenregler ist ein komfortables elek- Die Wärmepumpe darf beim Trans- tronisches Regel- und Steuergerät. Er steuert und port nur bis zu einer Neigung von 45° (in jeder Rich- überwacht die gesamte Heizungsanlage in Abhän- tung) gekippt werden. -
Seite 6: Aufstellung
AUFSTELLUNG MONTAGE Die anzuschließenden Schläuche werden nach un- AUFSTELLUNG ten aus dem Gerät geführt. Beim Anschluss an die Wärmepumpe muss an den Übergängen mit einem Schlüssel gegengehalten werden. 5.1 Allgemein Bevor die heizwasserseitigen Anschlüsse der Wär- Die Wärmepumpe ist nur für die Aufstellung im Frei- mepumpe erfolgen, muss die Heizungsanlage ge- en geeignet. -
Seite 7: Elektrischer Anschluss
MONTAGE INBETRIEBNAHME 6.3 Elektrischer Anschluss INBETRIEBNAHME Der Leistungsanschluss der Wärmepumpe erfolgt über ein handelsübliches 4-adriges Kabel. 7.1 Allgemein Stromversorgung und Steuerleitung werden üblich Um eine ordnungsgemäße Inbetriebnahme zu ge- im Erdreich (in einem Leerrohr geeigneter Größe währleisten, sollte diese von einem vom Werk auto- und Festigkeit) von der Wärmepumpe in das Ge- risierten Kundendienst durchgeführt werden. -
Seite 8: Reinigung / Pflege
INBETRIEBNAHME REINIGUNG / PFLEGE Bei Außentemperaturen kleiner 10 °C und Heiz- REINIGUNG / PFLEGE wassertemperaturen kleiner als 16 °C ist der Puffer- speicher mit dem zweiten Wärmeerzeuger auf min- destens 25 °C aufzuheizen. 8.1 Pflege Folgender Ablauf ist einzuhalten um die Inbetrieb- Vermeiden Sie zum Schutz des Lackes das Anleh- nahme störungsfrei zu realisieren: nen und Ablegen von Gegenständen am und auf... -
Seite 9: Reinigung Luftseite
REINIGUNG / PFLEGE STÖRUNGEN / FEHLERSUCHE AUSSERBETRIEBNAHME Achtung - Heizungsinstallateure STÖRUNGEN / FEHLER- Je nach Füllwasserqualität und -menge, insbeson- SUCHE dere bei Mischinstallation und Kunststoffrohren kann es gelegentlich zu Ablagerungen (Rostschlamm, Kalk) kommen, die die Funktion der Heizungsanla- Diese Wärmepumpe ist ein Qualitätsprodukt und ge stören. -
Seite 10: Anhang
ANHANG ANHANG 11.1 MASSBILDER 11.1.1 Maßbild .. 9PS 11.1.2 Maßbild .. 12PS 11.1.3 Maßbild .. 18PS 11.2 GERÄTEINFORMATION 11.3 DIAGRAMME 11.3.1 Heizleistung/Druckverlust .. 9PS 11.3.2 Heizleistung/Druckverlust .. 12PS 11.3.3 Heizleistung/Druckverlust .. 18PS 11.4 STROMLAUFPLÄNE 11.4.1 Steuerung .. 9PS 11.4.2 Last .. 9PS 11.4.3 Anschlussplan .. -
Seite 11: Massbilder
ANHANG: 11.1 MASSBILDER 11.1.1 Maßbild .. 9PS... -
Seite 12: Maßbild
ANHANG: 11.1 MASSBILDER 11.1.2 Maßbild .. 12PS... -
Seite 13: Maßbild
ANHANG: 11.1 MASSBILDER 11.1.3 Maßbild .. 18PS... -
Seite 14: Geräteinformation
ANHANG: 11.2 GERÄTEINFORMATION Geräteinformation GERÄTEINFORMATION für Luft/Wasser-Heiz-Wärmepumpen TYP- UND VERKAUFSBEZEICHNUNG ..9PS ..12PS ..18PS BAUFORM Schutzart nach EN 60 529 für Kompaktgerät bzw. Heizteil IP 24 IP 24 IP 24 Aufstellungsort Aussen Aussen Aussen LEISTUNGSANGABEN Temperatur-Betriebseinsatzgrenzen: Heizwasser-Vorlauf / -Rücklauf °C / °C bis 65 / ab 18 bis 65 / ab 18 bis 65 / ab 18... -
Seite 15: Diagramme
ANHANG: 11.3 DIAGRAMME 11.3.1 Heizleistung/Druckverlust .. 9PS Wasseraustrittstemperatur in [°C] Heizleistung in [kW] Bedingungen: Heizwasserdurchsatz 1,2 m³/h Lufteintrittstemperatur in [°C] Leistungsaufnahme (incl. Pumpenleistungsanteil) Druckverlust in [Pa] 25000 20000 Verflüssiger 15000 Lufteintrittstemperatur in [°C] Leistungszahl (incl. Pumpenleistungsanteil) 10000 5000 Heizwasserdurchfluß in [m³/h] Lufteintrittstemperatur in [°C]... -
Seite 16: Heizleistung/Druckverlust
ANHANG: 11.3 DIAGRAMME 11.3.2 Heizleistung/Druckverlust .. 12PS Wasseraustrittstemperatur in [°C] Heizleistung in [kW] Bedingungen: Heizwasserdurchsatz 1,4 m³/h Lufteintrittstemperatur in [°C] Leistungsaufnahme (incl. Pumpenleistungsanteil) Druckverlust in [Pa] 30000 25000 Verflüssiger 20000 Lufteintrittstemperatur in [°C] 15000 Leistungszahl (incl. Pumpenleistungsanteil) 10000 5000 Heizwasserdurchfluß in [m³/h] Lufteintrittstemperatur in [°C]... -
Seite 17: Heizleistung/Druckverlust
ANHANG: 11.3 DIAGRAMME 11.3.3 Heizleistung/Druckverlust .. 18PS Wasseraustrittstemperatur in [°C] Heizleistung in [kW] Bedingungen: Heizwasserdurchsatz 1,6 m³/h Lufteintrittstemperatur in [°C] Leistungsaufnahme (incl. Pumpenleistungsanteil) Druckverlust in [Pa] 35000 30000 Verflüssiger 25000 20000 Lufteintrittstemperatur in [°C] 15000 Leistungszahl (incl. Pumpenleistungsanteil) 10000 5000 Heizwasserdurchfluß... -
Seite 18: Stromlaufpläne
ANHANG: 11.4 STROMLAUFPLÄNE 11.4.1 Steuerung .. 9PS... -
Seite 19: Last
ANHANG: 11.4 STROMLAUFPLÄNE 11.4.2 Last .. 9PS... -
Seite 20: Anschlussplan
ANHANG: 11.4 STROMLAUFPLÄNE 11.4.3 Anschlussplan .. 9PS K l e m m e n p l a n u n d B e l e g u n g d e r S t e c k v e r b i n d e r i m L u f t / W a s s e r - A u s s e n g e r ä... -
Seite 21: Legende
ANHANG: 11.4 STROMLAUFPLÄNE 11.4.4 Legende .. 9PS Kurbelwannenheizung Verdichter Pressostat Abtauende Düsenringheizung Ventilator Pressostat Hochdruck Pressostat Niederdruck Wicklungsschutz Ventilator Schütz Verdichter Schütz Ventilator Verdichter Ventilator Wärmepumpenregler Sanftanlaufsteuerung Frostschutzfühler Heizwasser Klemmenleiste: Lasteinspeisung Klemmenleiste: interne Verdrahtung Steckverbinder Steuerleitung / WP X8/-11 Steckverbinder Steuerleitung / Wärmepumpenregler Vier-Wege-Umschaltventil... -
Seite 22: Steuerung
ANHANG: 11.4 STROMLAUFPLÄNE 11.4.5 Steuerung .. 12PS... -
Seite 23: Last
ANHANG: 11.4 STROMLAUFPLÄNE 11.4.6 Last .. 12PS... -
Seite 24: Anschlussplan
ANHANG: 11.4 STROMLAUFPLÄNE 11.4.7 Anschlussplan .. 12PS K l e m m e n p l a n u n d B e l e g u n g d e r S t e c k v e r b i n d e r i m L u f t / W a s s e r - A u s s e n g e r ä... -
Seite 25: Legende
ANHANG: 11.4 STROMLAUFPLÄNE 11.4.8 Legende .. 12PS Kurbelwannenheizung Verdichter Pressostat Abtauende Düsenringheizung Ventilator Pressostat Hochdruck Pressostat Niederdruck Schütz Verdichter Schütz Ventilator Verdichter Ventilator Wärmepumpenregler Sanftanlaufsteuerung Frostschutzfühler Heizwasser Klemmenleiste: Lasteinspeisung Klemmenleiste: interne Verdrahtung Steckverbinder Steuerleitung / WP X8/-11 Steckverbinder Steuerleitung / Wärmepumpenregler Vier-Wege-Umschaltventil... -
Seite 26: Steuerung
ANHANG: 11.4 STROMLAUFPLÄNE 11.4.9 Steuerung .. 18PS... -
Seite 27: Last
ANHANG: 11.4 STROMLAUFPLÄNE 11.4.10 Last .. 18PS... -
Seite 28: Anschlussplan
ANHANG: 11.4 STROMLAUFPLÄNE 11.4.11 Anschlussplan .. 18PS K l e m m e n p l a n u n d B e l e g u n g d e r S t e c k v e r b i n d e r i m L u f t / W a s s e r - A u s s e n g e r ä... - Seite 29 ANHANG: 11.4 STROMLAUFPLÄNE 11.4.12 Legende .. 18PS Pressostat Leistungsanpassung bei WW-Bereitung Kurbelwannenheizung Verdichter Pressostat Abtauende Düsenringheizung Ventilator 1 Düsenringheizung Ventilator 2 Thermostat Leistungsanpassung bei WW-Bereitung Pressostat Hochdruck Pressostat Niederdruck Temperaturwächter N7 Schütz Verdichter K1.1 Schütz Sanftanlauf K1.2 Zeitrelais Sanftanlauf Schütz Ventilatoren Verdichter Ventilator 1 Ventilator 2...
-
Seite 30: Hydraulische Prinzipschemen
ANHANG: 11.5 HYDRAULISCHE PRINZIPSCHEMEN 11.5.1 Monoenergetische Anlage... -
Seite 31: Monoenergetische Anlage Und
ANHANG: 11.5 HYDRAULISCHE PRINZIPSCHEMEN 11.5.2 Monoenergetische Anlage und Warmwasserbereitung... -
Seite 32: Bivalente Anlage
ANHANG: 11.5 HYDRAULISCHE PRINZIPSCHEMEN 11.5.3 Bivalente Anlage... -
Seite 33: Ce-Konformitätserklärung
ANHANG: 11.6 CE-KONFORMITÄTSERKLÄRUNG CE-Konformitätserklärung... -
Seite 34: Garantieurkunde - Kundendienst
übernommen. Ausgebaute Teile, die wir zurückneh- ten Systemtechnik-Kundendienst erfahren Sie über die zen- men, gehen in unser Eigentum über. Die Garantiezeit für Nach- trale Servicehotline des Geschäftsbereiches Dimplex der KKW besserungen und Ersatzteile endet mit dem Ablauf der ursprüng- Kulmbacher Klimageräte-Werk GmbH. - Seite 35 Notizen...
- Seite 36 KKW Kulmbacher Klimageräte-Werk GmbH Technische Änderungen vorbehalten Geschäftsbereich Dimplex Telefax (0 92 21) 709-589 Am Goldenen Feld 18 www.dimplex.de D-95326 Kulmbach...
