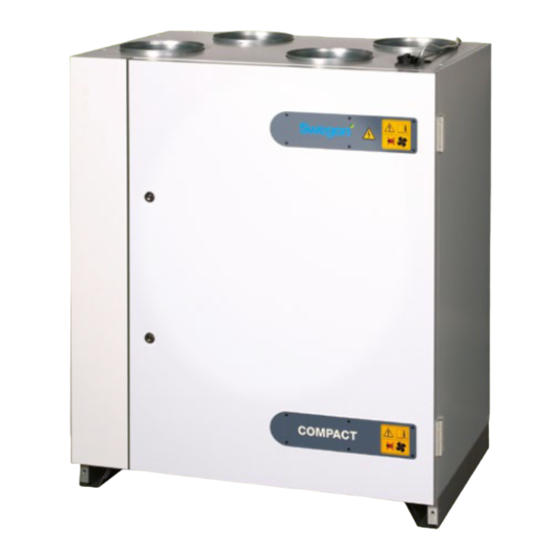

DE.COMPACTUTIN.210520 INSTALLATIONSANLEITUNG COMPACT UNIT & COMPACT TOP COMPACT Top COMPACT Unit Die Ursprungssprache des Dokuments ist Schwedisch www.swegon.com Änderungsrechte vorbehalten.
1.1 Sicherheitsschalter/ Die Inspektionstür der Filter-/Ventilatorteile dürfen Hauptstromschalter nicht geöffnet werden, wenn das Gerät in Betrieb COMPACT Unit hat einen Sicherheitsschalter an der Au- ist. ßenseite der Anschlusshaube. Zum Anhalten des Gerätes bei Normalbetrieb ist die COMPACT Top hat einen Sicherheitsschalter vorn an der Stopptaste am Bedienterminal zu verwenden.
Filterkassetten und Ventilatoreinsätze im gewünschten Umfang herausgenommen werden können. Erforderlicher Raum für Inspektionen COMPACT Unit: Ein Freiraum von 800 mm vor dem Gerät zum Öffnen der Revisionstüren und 200 mm über der Anschlusshaube ist notwendig. COMPACT Top: Ein Freiraum von 1000 mm vor dem Gerät zum Öffnen der Revisionstür ist notwendig(rechts ange-...
Nippel angeschlossen werden. Die Nippel/Bögen werden mit Blindnieten oder mit Klebe- band am Stutzen des Gerätes befestigt. Die Kanäle sind gemäß den geltenden Bestimmungen und Ø 11 mm Branchennormen zu isolieren. Selbstschnei- dende Schraube Kanal Bogen Nippel Kanal www.swegon.com Änderungsrechte vorbehalten.
DE.COMPACTUTIN.210520 2.7 Elektrischer Anschluss 2.8 Anschluss externer Kabel Netzkabel werden am Sicherheitsschalter angeschlossen. 2.8.1 COMPACT Unit 2.7.1 Zugänglichkeit Das Abdeckblech vor den Wärmetauschern demontie- COMPACT Unit ren, damit die Steuereinheit zugänglich ist. Oberteil der Anschlusshaube lösen. Externe Kabel durch die Gummi- Oberteil der Anschlusshaube lösen.
Seite 6
DE.COMPACTUTIN.210520 Sämtliche Dokumentationen liegen in digitaler Form vor und können heruntergeladen werden von www.swegon.com www.swegon.com Änderungsrechte vorbehalten.
