Swegon TBKA Installationsanleitung

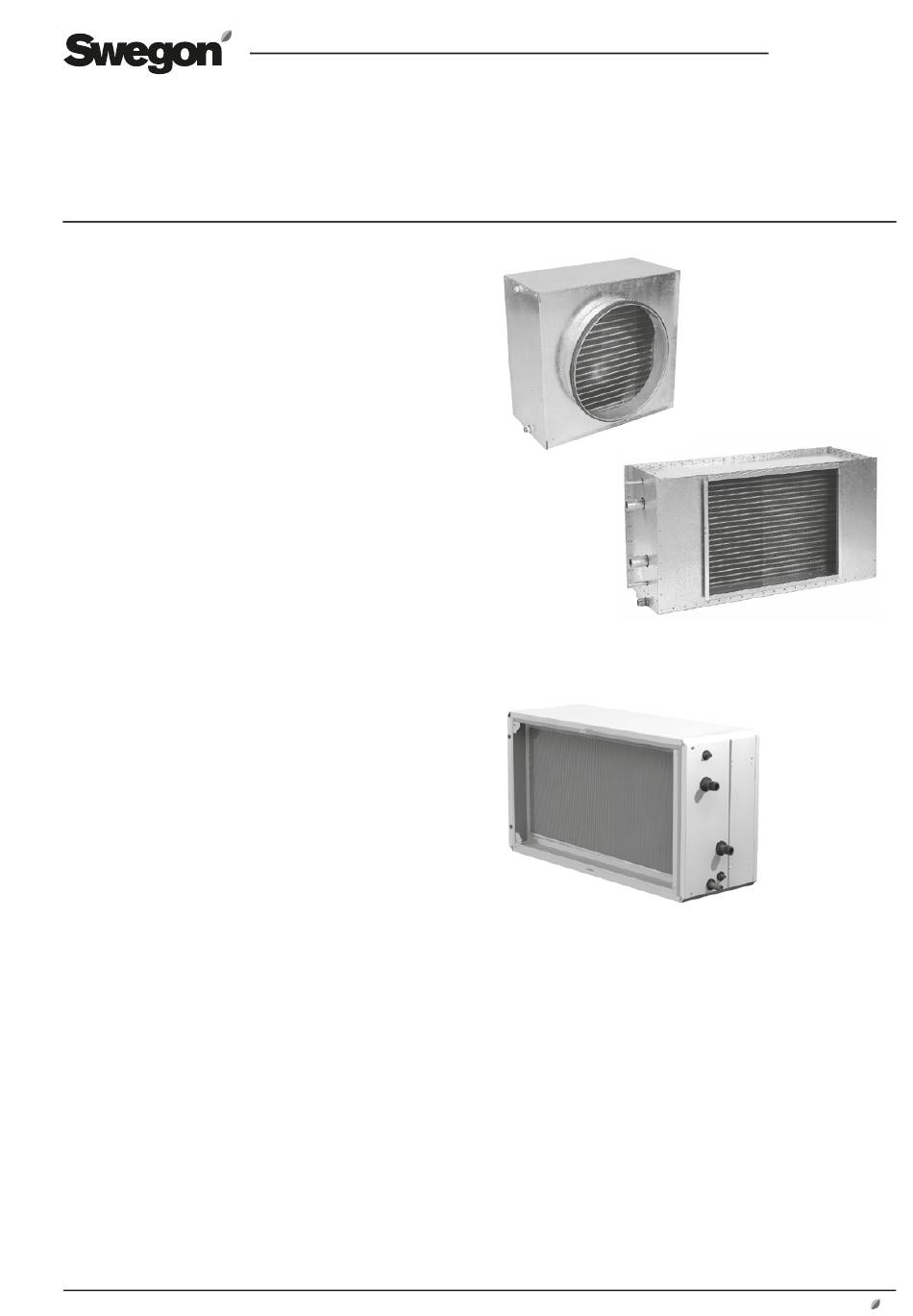

Installation Luftkühler TBKA/TCKA/TCKAS, TBKC/TCKC/TCKCS
Lufterhitzer/-kühler TCCC
GOLD/SILVER C/COMPACT
1. Allgemeines

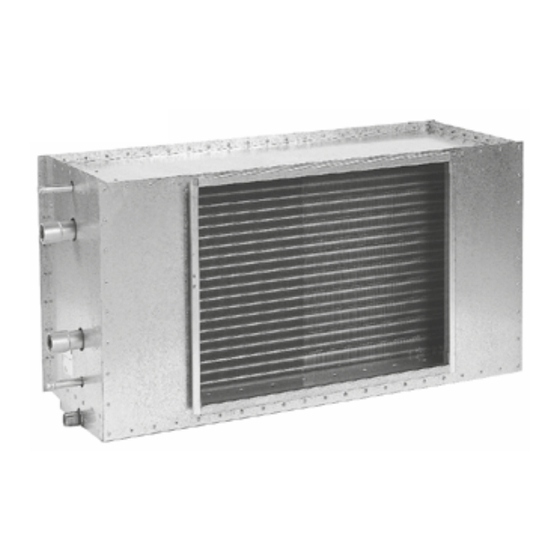

Die Luftkühler TBKA/TCKA/TCKAS, TBKC/TCKC/TCKCS kühlen
Zuluft mit kaltem Wasser oder verdampfendem Kältemittel.
Lufterhitzer/-kühlerTCCC wird mit einem verdampfenden Kühl-
mittel als Medium zum Erwärmen und Kühlen der Zuluft verwen-
det.
Luftkühler vom Typ TCKA/TCKAS und einige Varianten
von TBKA sind mit einem Anschluss für Tauchfühler verse-
hen und können idealerweise als Kombiregister (Kälte und
Wärme) verwendet werden.
Der Luftkühler muss für horizontalen Luftstrom montiert werden.
TBKA/TCKA/TCKAS, TBKC/TCKC/TCKCS, TCCC Luftkühler beste-
hen aus Kupferrohren und Aluminiumlamellen mit Profi l.
Die Sammelrohre und Wasseranschlüsse des TBKA/TCKA/TCKAS
sind aus Kupfer/Messing und haben ein Anschlussgewinde an
der Außenseite.
TBKC/TCKC/TCKCS/TCCC hat Sammel- und Verteilerrohre aus
Kupfer. Die Anschlüsse müssen verlötet werden.
Extra Zubehör
GOLD/COMPACT:
Ventilsatz TBVL mit 2(3)-Wegeventil, Stellantrieb, Anschlusskabel
mit Schnellkupplung, Frostschutzfühler (Typ Tauchfühler) und
T-Stück (für Lufterhitzer ohne Ausgang für Tauchfühler). Siehe
separate Anleitung für Ventilsatz TBVL. Bei der Installation im
Freien oder in einem kalten Raum müssen die Gehäuseschutz-
klasse des Stellantriebs und die erlaubte Umgebungstemperatur
beachtet werden. Bei Bedarf für eine erforderliche Schutzausrüs-
tung sorgen.
Falls eigene Ventile verwendet werden, kann stattdessen der
elektrischer Anschlusssatz verwendet werden. Dieser beinhaltet
Anschlusskabel mit Schnellkupplung, Widerstand und Tauch-
oder Kontaktfühler.
SILVER C:
Der Ventilsatz TBVA bestehend aus 2(3)-Wegeventil inklusive
Stellantrieb muss separat bestellt werden. Siehe Anleitung für
Zubehör TBVA. Bei der Installation im Freien oder in einem kalten
Raum müssen die Gehäuseschutzklasse des Stellantriebs und die
erlaubte Umgebungstemperatur beachtet werden. Bei Bedarf ist
für eine erforderliche Schutzausrüstung zu sorgen.
3. Pfl ege
Mindestens zweimal im Jahr sollte geprüft werden, ob Reini-
gungsbedarf vorliegt.
Reinigung darf ausschließlich durch Druckluft in der Gegenrich-
tung zur normalen Luftrichtung, Staubsaugen mit weicher Düse
oder mit Wasser und/oder Lösungsmittel erfolgen. Vor Beginn
der Reinigung angrenzende Funktionsteile schützen. Nach dem
Reinigen mit Druckluft trocknen, damit alle Spuren von Reini-
gungsmittel verschwinden.
Änderungen vorbehalten.
TBKA/TBKC
TCKA/TCKAS/TCKC/TCKCS/TCCC
Eventuell verwendete Lösungsmittel dürfen Aluminium oder
Kupfer nicht angreifen. Wir empfehlen den Einsatz von Swegons
Reinigungsmittel. Das Mittel ist bei Swegon oder über Swegon
Service erhältlich.
Im Zusammenhang mit der Reinigung auf Dichtheit kontrollieren
und prüfen, ob das Drainagerohr nicht verstopft ist. Beim Luft-
kühler TBKA/TCKA/TCKAS auch den Glykolgehalt und die Entlüf-
tung kontrollieren.
DE.TBKX.200529
