9.3.2 Außenkompensation
Volumenstrom
Die Außenkompensation des Volumenstroms kann akti-
viert werden, wenn eine Reduzierung des Volumenstroms
im Winter gewünscht wird.
Bei Volumenstromregelung wird der aktuelle Volumenst-
rom reduziert. Bei Druckregelung wird der aktuelle Soll-
wert für den Druck reduziert. Bei Bedarfssteuerung des
Volumenstroms hat die Funktion keine Wirkung.
Der Volumenstrom wird in Prozent des aktuellen Volumen-
stroms/Drucks reduziert.
Einstellungen:
Wert
Y1, max. Reduzierung
X1, Schaltpunkt
X2, Schaltpunkt
32 www.swegon.com
Einstellungs- Werkseitige
bereich Einstellung
0-50% 30 %
-30 – -10 °C -20 °C
-10 – +15 °C +10 °C
INSTALLATION
FUNKTIONEN
*FUNKTIONEN*
TEMPERATUR
VOL. STROM/DRUCK
FILTER
BETRIEB
HEIZUNG
KÜHLUNG
EIN/AUSGÄNGE
IQnomic Plus
0%
-10%
-20%
Y1
-30%
X1
-40%
-50%

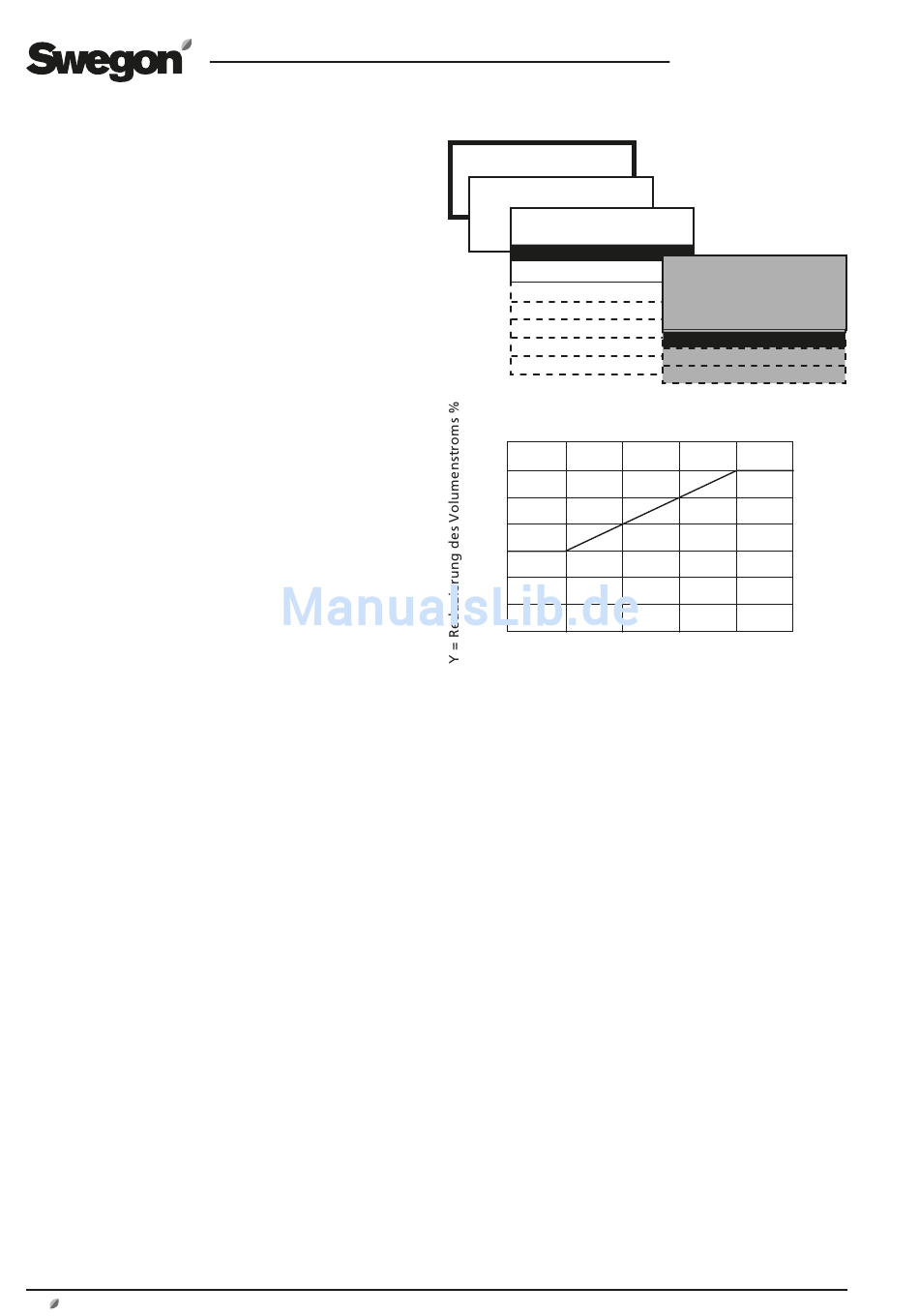

-30 -20 -10
X = Außentemperatur °C
Außenkompensation gem. werkseitiger Einstellung
bedeutet:
Außentemperatur +10 °C (Schaltpunkt X2): Der Aus-
gleich startet und erfolgt schrittweise zwischen 0 und
30% bis herab auf die Außentemperatur von –20 °C.
Außentemperatur –20 °C (Schaltpunkt X1): Konstanter
Ausgleich erfolgt mit 30% (max. Reduzierung Y1).
DE.COMPACTUT.121211
* VOL. STROM/DRUCK *
ZU VENT. REGELUNG
AB VENT. REGELUNG
CLEAN AIR CONTROL
AUSS. KOMPENS.
REDUZIERUNG
SLAVE-STEUERUNG
X2
0 +10 +20
