Installationsanleitung

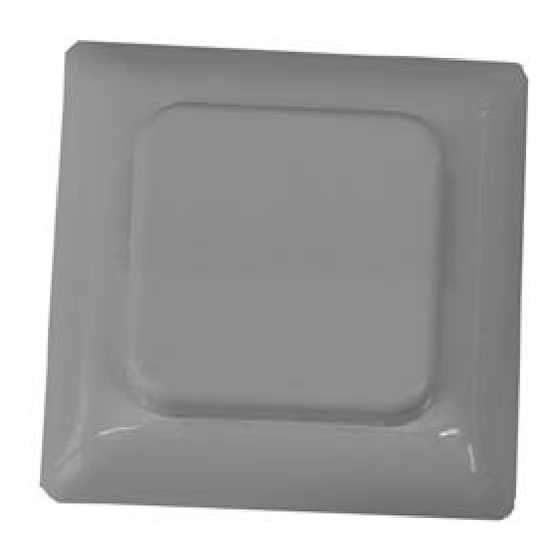

Raumtemperaturfühler TBLZ-1-24-2, Wandmontage IP20/
Außentemperaturfühler TBLZ-1-24-3, Außenmontage IP54
GOLD/COMPACT
1. Allgemeines
Der Temperaturfühler ist für die Wandmontage bestimmt
und mit Schraubklemmen für die Kabel ausgestattet. Tem-
peraturfühler TBLZ-1-24-2 ist für die Messung der Raum-
temperatur vorgesehen und Temperaturfühler TBLZ-1-
24-3 für die Messung der Außentemperatur. Die Funktion
Innen- oder Außenmessung wird am Funktionsschalter
eingestellt.
Ein Adapter für den Übergang vom 4-Leiterkabel auf das 3
Meter lange Modularkabel wird mitgeliefert.
2. Anwendungsbereich
2.1 GOLD RX/PX/CX/SD Version E/F, GOLD LP,
COMPACT
Raumtemperaturfühler
Der Raumtemperaturfühler dient als Ergänzung des
Ablufttemperaturfühlers im Gerät.
Der Raumtemperaturfühler wird verwendet, wenn die
Temperatur in einem Raum Priorität eingeräumt wird.
Er kann auch verwendet werden, wenn Temperaturver-
luste im Abluftkanal bis zum Messpunkt des Gerätes
vorliegen.
Außentemperaturfühler
Der Außentemperaturfühler dient als Ergänzung des
Außenlufttemperaturfühlers im Gerät.
Der Außentemperaturfühler wird verwendet, wenn bei still-
stehendem Gerät oder geschlossenem Außenluftkanal eine
Messung der Außentemperatur erforderlich ist.
Änderungen vorbehalten.

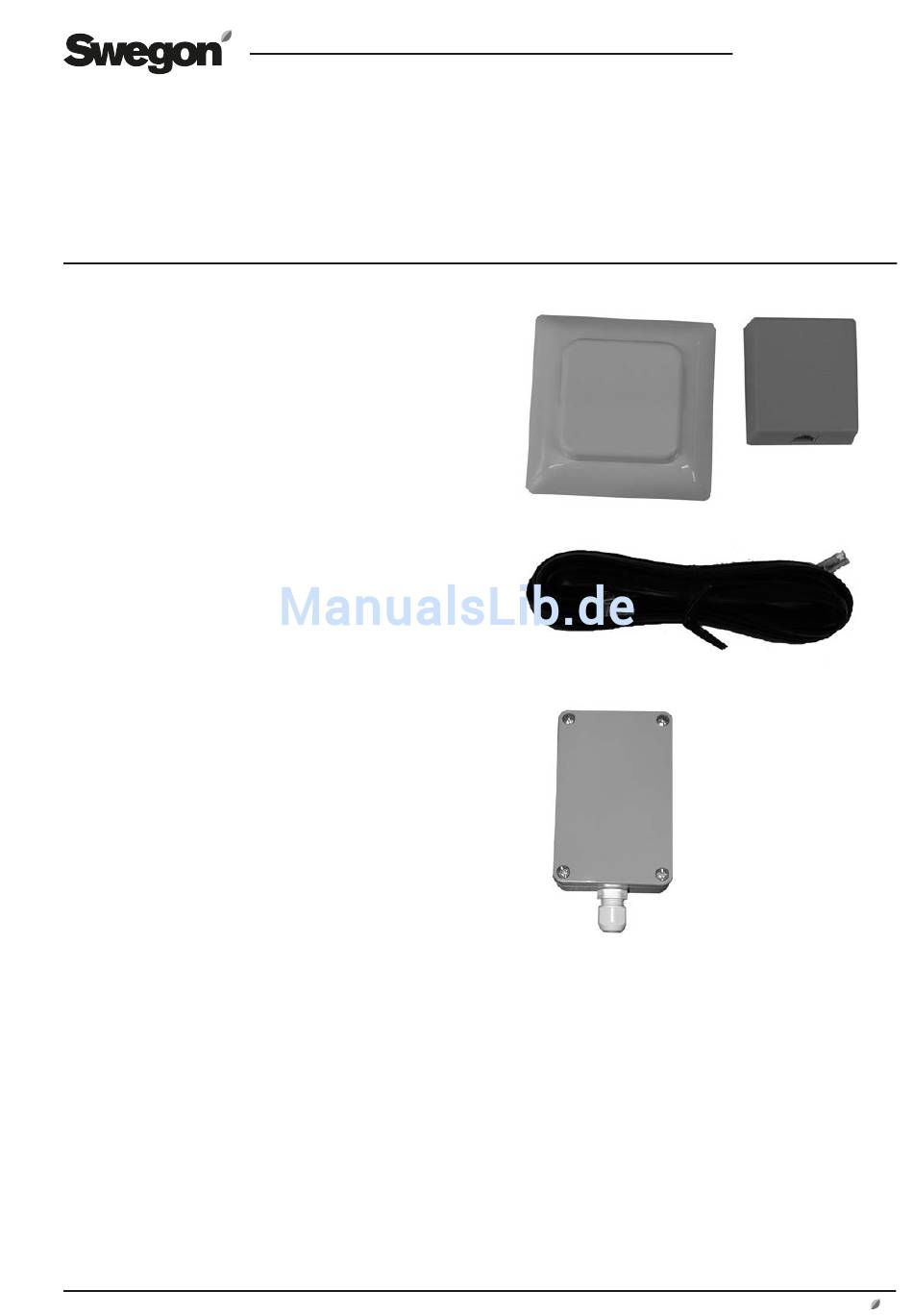

Temperaturfühler TBLZ-1-24-2
Modularkabel
Temperaturfühler TBLZ-1-24-3
DE.TBLZ242.160408
Adapter
www.swegon.com
1
Werbung
Verwandte Anleitungen für Swegon TBLZ-1-24-2
Inhaltszusammenfassung für Swegon TBLZ-1-24-2
- Seite 1 1. Allgemeines Der Temperaturfühler ist für die Wandmontage bestimmt und mit Schraubklemmen für die Kabel ausgestattet. Tem- peraturfühler TBLZ-1-24-2 ist für die Messung der Raum- temperatur vorgesehen und Temperaturfühler TBLZ-1- 24-3 für die Messung der Außentemperatur. Die Funktion Innen- oder Außenmessung wird am Funktionsschalter eingestellt.
- Seite 2 Das Modularkabel vom Gerät wird an den Modularan- lung usw. vermeiden. schluss des Adapters angeschlossen. Ein 4-Leiterkabel 3.1.2 Funktion Außentemperaturfühler (nicht Swegon) wird zwischen den Schraubklemmen am Der Temperaturfühler wird an einem repräsentativen Adapter und dem Temperaturfühler angeschlossen. Bei Messpunkt montiert. Dabei Störquellen wie beispielsweise Montage in einer Dose wird das Kabel durch die Rückseite...
- Seite 3 Montage in Kabel auf der Rückseite einführen Dose Maximale Länge 100 Meter, minimaler Querschnitt 0,5 mm2. Paarweise verdrillte Kabel werden empfoh- len, wenn 24 V DC als Paar und Bus-Kommunikation Temperaturfühler (A und B) als Paar verlegt werden. www.swegon.com Änderungen vorbehalten.
- Seite 4 BUS 1 angeschlossen Wand 5 6 7 8 9 10 1112 13 Internal BUS 1 Steuereinheit Kabel durch die Durchfüh- rungen an Abdeckung und Befestigungsplatte einführen 1415 16 17 18 19 20 21 22 2324 2526 272829 303132 3334353637 www.swegon.com Änderungen vorbehalten.
