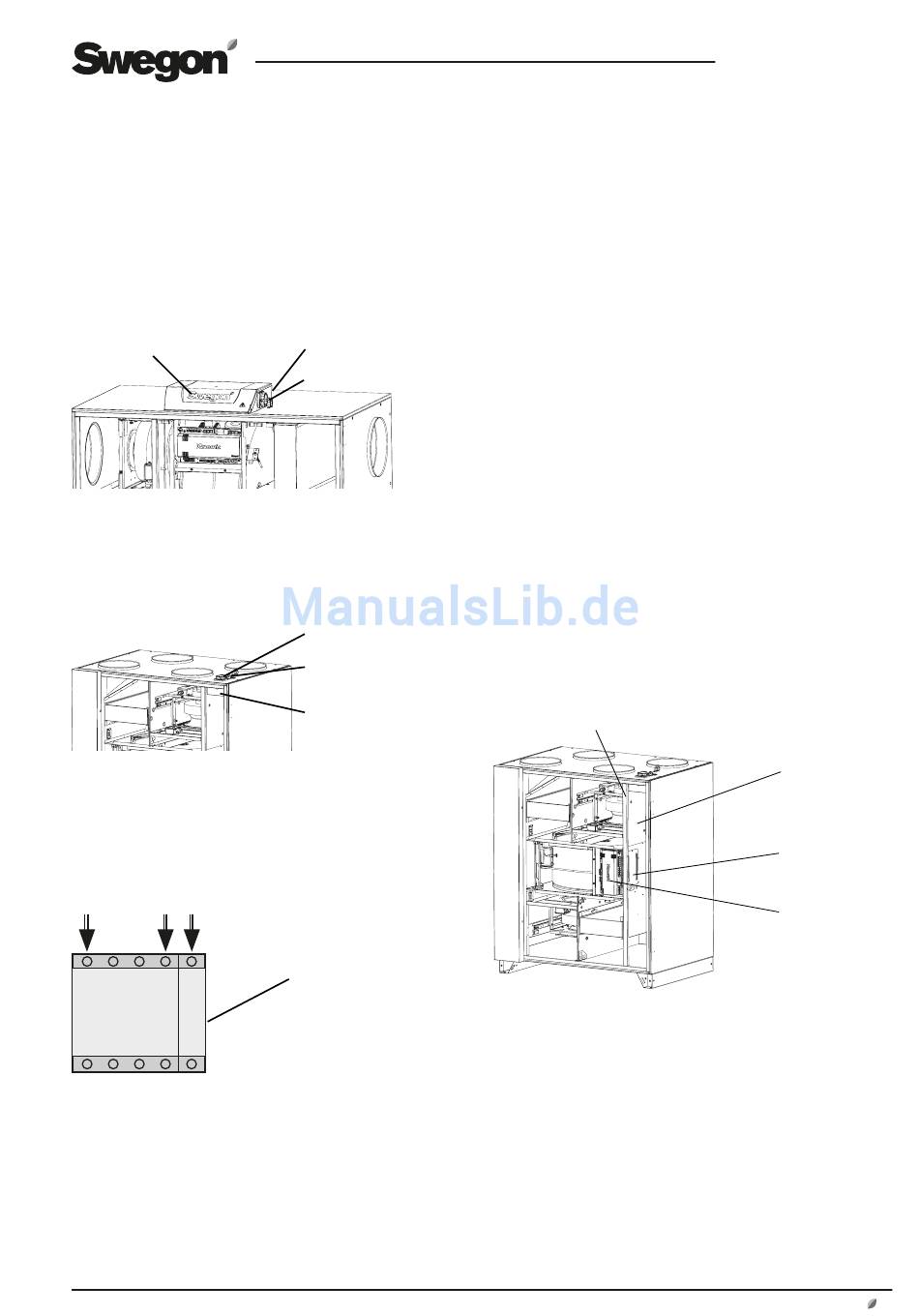

3.7 Elektrischer Anschluss

Netzkabel werden am Sicherheitsschalter angeschlossen.
3.7.1 Zugänglichkeit
COMPACT Unit
Oberteil der Anschlusshaube lösen. Kabel durch die Ver-
schraubung an der Rückseite der Anschlusshaube führen.
Anschlusshaube
COMPACT Top
Revisionstür öffnen und Abdeckkappe demontieren. Die
Kabel werden durch die Verschraubung am Sicherheits-
schalter geführt.

3.7.2 Anschluss

1-phasig, 3-Leiter, 230 V –10/+15%, 50 Hz, 10 AT.
L1 N PE
L1 L2 L3 N PE
Änderungsrechte vorbehalten.
Verschraubung
Sicherheitsschalter
Sicherheitsschalter
Verschraubung
Abdeckkappe
Sicherheitsschalter

3.8 Anschluss externer Kabel

3.7.1 COMPACT Unit
Das Abdeckblech vor den Wärmetauschern demontie-
ren, damit die Steuereinheit zugänglich ist. Oberteil der
Anschlusshaube lösen. Externe Kabel durch die Gummi-
dichtungen an der Rückseite der Anschlusshaube zum
elektrischen Schaltkasten führen.
Bitte beachten! Außerhalb des Gerätes müssen externe
Kommunikationskabel immer mit einem Abstand von min-
destens 100 mm von Stromkabeln verlegt werden.
3.7.2 COMPACT Top
Das Abdeckblech im Abluftkanal demontieren, damit die
Krafteinheit zugänglich ist.
Externe Kabel werden durch die Gummidichtung am Ab-
lufteinlass an der Oberseite in das Gerät geführt.
Externe Kabel werden in dem vorhandenen Kabelschutz
im Abluftkanal des Gerätes verlegt. Im Kabelkanal befin-
den sich vormontierte Kabelbinder. Nach dem Verlegen
der Kabel die Kabelbinder anziehen.
Die Kabel werden durch passende Gummidichtungen zum
elektrischen Schaltkasten geführt.
Bitte beachten! Außerhalb des Gerätes müssen externe
Kommunikationskabel immer mit einem Abstand von min-
destens 100 mm von Stromkabeln verlegt werden.
Kabelschutz
DE.COMPACTUT.121211
Abluftkanal des
Gerätes
Abdeckblech
Elektrischer
Schaltkasten
