9.2.4 Intermittente Nachtheizung

Das Gerät wird zum Heizen des Raums genutzt, wenn es
im Normalfall durch die Schaltuhr gestoppt wurde.
Die Funktion erfordert einen angeschlossenen externen
Raumfühler und dass das Gerät mit einem Lufterhitzer
für das Nachheizen Gerät ausgerüstet ist. Der Raumfühler
TBLZ-1-24-2 wird mit dem mitgelieferten Modularkabel an
einen wahlfreien Anschluss mit der Kennzeichnung Inter-
nal BUS 1 angeschlossen. Die beste Leistung erzielt man,
wenn das COMPACT-Gerät mit einer Umluftklappe (nicht
Swegon) und Absperrklappe für Außenluft und Fortluft
versehen ist.
Bei aktivierter Funktion erkennt das Gerät, dass die
Raumtemperatur unter die eingestellte Starttemperatur
abgesunken ist. Das Gerät startet mit den eingestellten
Volumenströmen und Sollwert für Zulufttemperatur.
Der Abluftvolumenstrom kann auf 0 eingestellt werden,
wenn kein entsprechender Betrieb gewünscht wird.
Der Klappenausgang kann auf 0 gesetzt werden. Dies
bedeutet, dass angeschlossene Klappen (z.B. Absperrklap-
pe für Außenluft und Fortluft) nicht beeinflusst werden.
Normalerweise sind diese Klappen geschlossen, wenn das
Gerät gestoppt wurde, und sie verbleiben geschlossen.
Gleichzeitig wird die Umluftklappe geöffnet, falls eine
solche installiert ist.
Bedingungen für den Start von diskontinuierlicher Nacht-
heizung:
• Das Gerät muss sich im Zeitkanal/Schaltuhr Stopp
befinden.
• Die Raumtemperatur muss die eingestellte Starttempe-
ratur unterschreiten.
Bedingungen für den Stopp von diskontinuierlicher Nach-
theizung:
• Normal Volumenstrom oder externer/manueller Stopp
werden aktiviert.
• Die Raumtemperatur überschreitet die eingestellte
Stopptemperatur.
• Alarm mit eingestellter Stopp-Priorität wird ausgelöst.
(Bei Bedarf wird der Betrieb für Nachkühlung des elek-
trischen Erhitzers fortgesetzt, auch wenn die übrigen
Bedingungen für Stopp erfüllt sind.)
Änderungsrechte vorbehalten.
INSTALLATION
FUNKTIONEN
*FUNKTIONEN*
TEMPERATUR
VOL. STROM/DRUCK
FILTER
BETRIEB
HEIZUNG
KÜHLUNG
EIN/AUSGÄNGE
IQnomic Plus

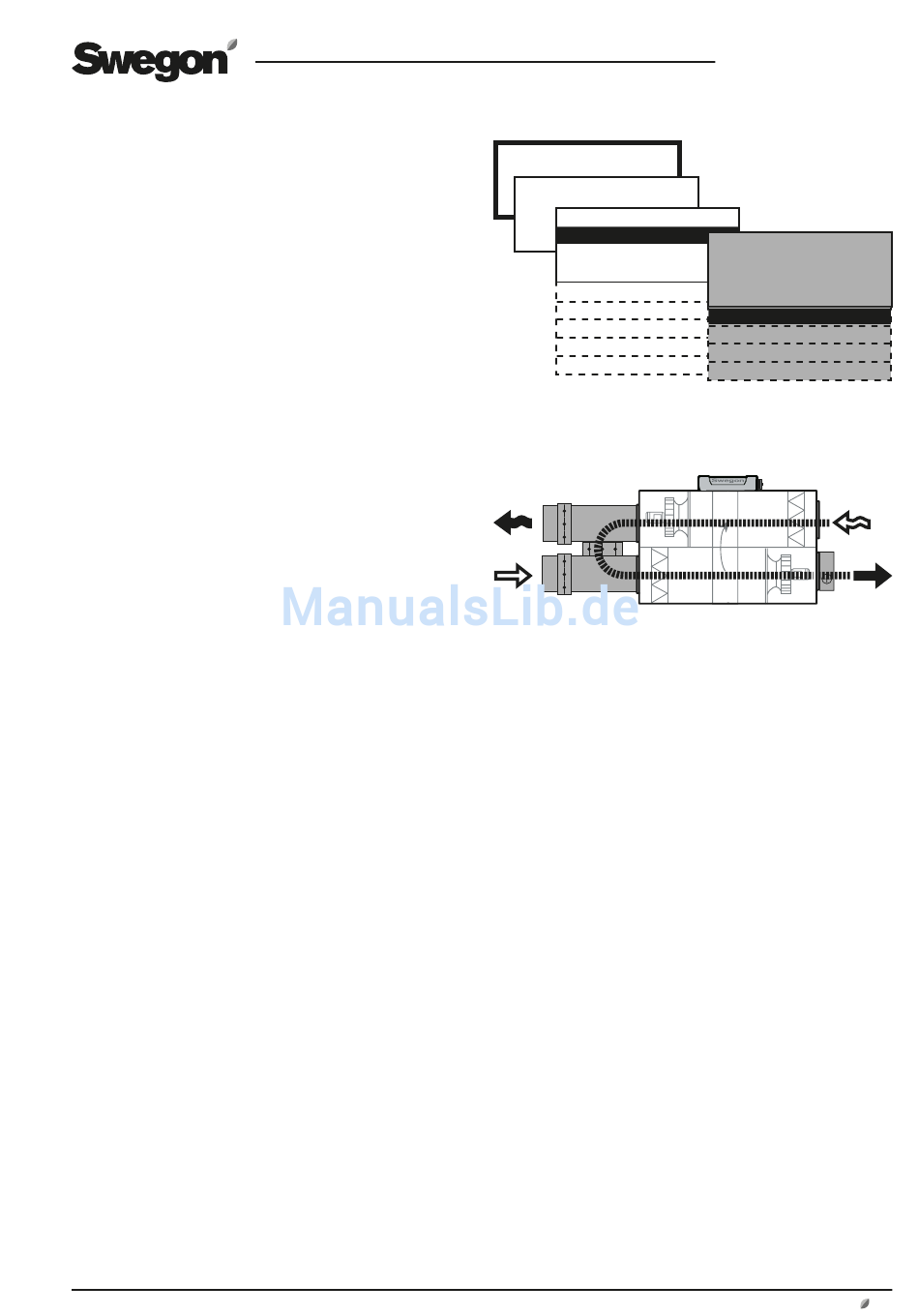

Diskontinuierliche Nachtheizung mit Umluftteil:
Wenn der Abluftvolumenstrom auf 0 gesetzt und der
Klappenausgang nicht aktiviert ist, geschieht folgendes:
Sind die Startbedingungen erfüllt, bleiben die Absperr-
klappen für Außenluft und Fortluft geschlossen. Die
Klappe im Umluftteil wird geöffnet. Der Abluftventilator
steht still.
Der Zuluftventilator arbeitet gemäß eingestelltem Zuluft-
volumenstrom, und das Nachheizregister arbeitet gemäß
eingestelltem Sollwert für die Zulufttemperatur bis die
Bedingungen für Stopp erfüllt sind.
Einstellungen:
Wert
Raumtemperatur für Start
Raumtemperatur für Stopp
Sollwert Zulufttemperatur
Zuluftvolumenstrom
Abluftvolumenstrom
Klappenausgang
Reglerausgang
*) Einstellbereich ist gleichbedeutend mit Min.-/Max.-
Einstellung des Gerätes.
**) Gemäß Einstellung für niedrig Volumenstrom im ANWEN-
DERNIVEAU unter VOLUMENSTROM/DRUCK.
DE.COMPACTUT.121211
* TEMPERATUR *
TEMPERATUR REG.
AUSS. KOMPENS.
SOMMERNACHTKÜHL
INT. NACHTHEIZUNG
MORNING BOOST
SOLLWERTVERSCHIEB.
EXT. FUHLER
ABLUFT
ZULUFT
Einstellungs- Werkseitige
bereich Einstellung
5 - 25 °C 16 °C
5 - 25 °CC 18 °C
10 - 40 °C 28 °C
*) m /s/Pa **) m /s/Pa
3 3
*) m /s/Pa 0 m /s/Pa
3 3
0=nicht aktiv 0
1= aktiv
0 = IQnomic 0
1 = IQnomic Plus
